FRONT STEERING GEAR & LINK

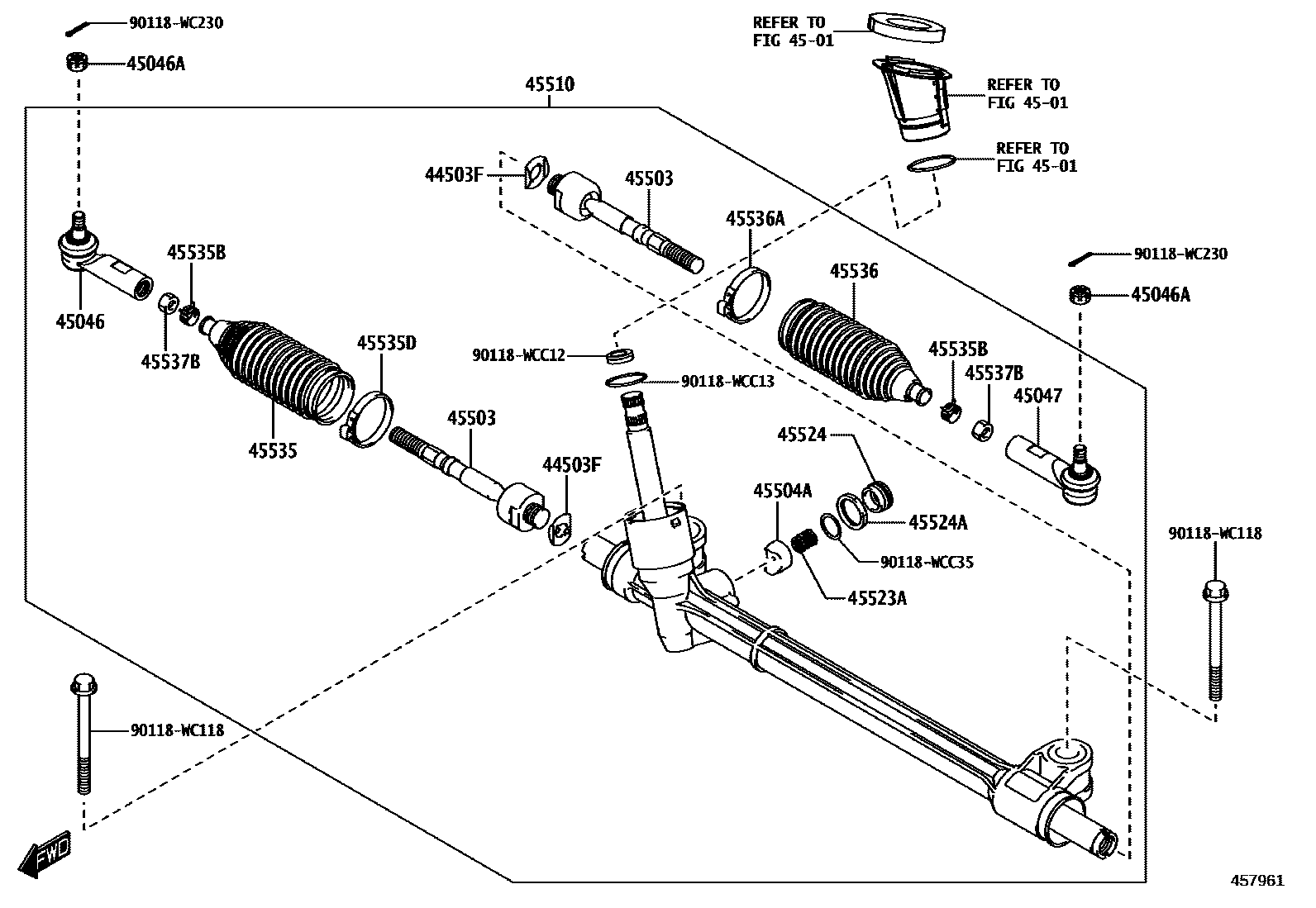

Parts diagram
44503FWASHER, CLAW(FOR POWER STEERING RACK END)
main90118-WCB24i202012
4501
45046END SUB-ASSY, TIE ROD, RH
main45046-WC002i202012
45046ANUT, CASTLE(FOR TIE ROD END)
main90118-WC148i202012
45047END SUB-ASSY, TIE ROD, LH
main45046-WC002i202012
45503END SUB-ASSY, STEERING RACK
main45503-WC002i202012
45504AGUIDE SUB-ASSY, RACK
main45524-WC002i202012
45510GEAR ASSY, STEERING
main45510-WC003i202012
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90118-WCB21i202012
45524CAP, STEERING RACK GUIDE SPRING
main45524-WC003i202012
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90118-WCB22i202012
45535BOOT, STEERING RACK, NO.1
main45535-WC002i202012
45535BCLIP(FOR STEERING RACK BOOT)
main90118-WCB25i202012
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90118-WCC11i202012
45536BOOT, STEERING RACK, NO.2
main45535-WC002i202012
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90118-WCC11i202012
45537BNUT, RACK END LOCK
main90118-WCB23i202012
90118WC118
90118WC230
90118WCC12
90118WCC13
90118WCC35

22 parts on this diagram · 1 diagram in section
