EPC Data

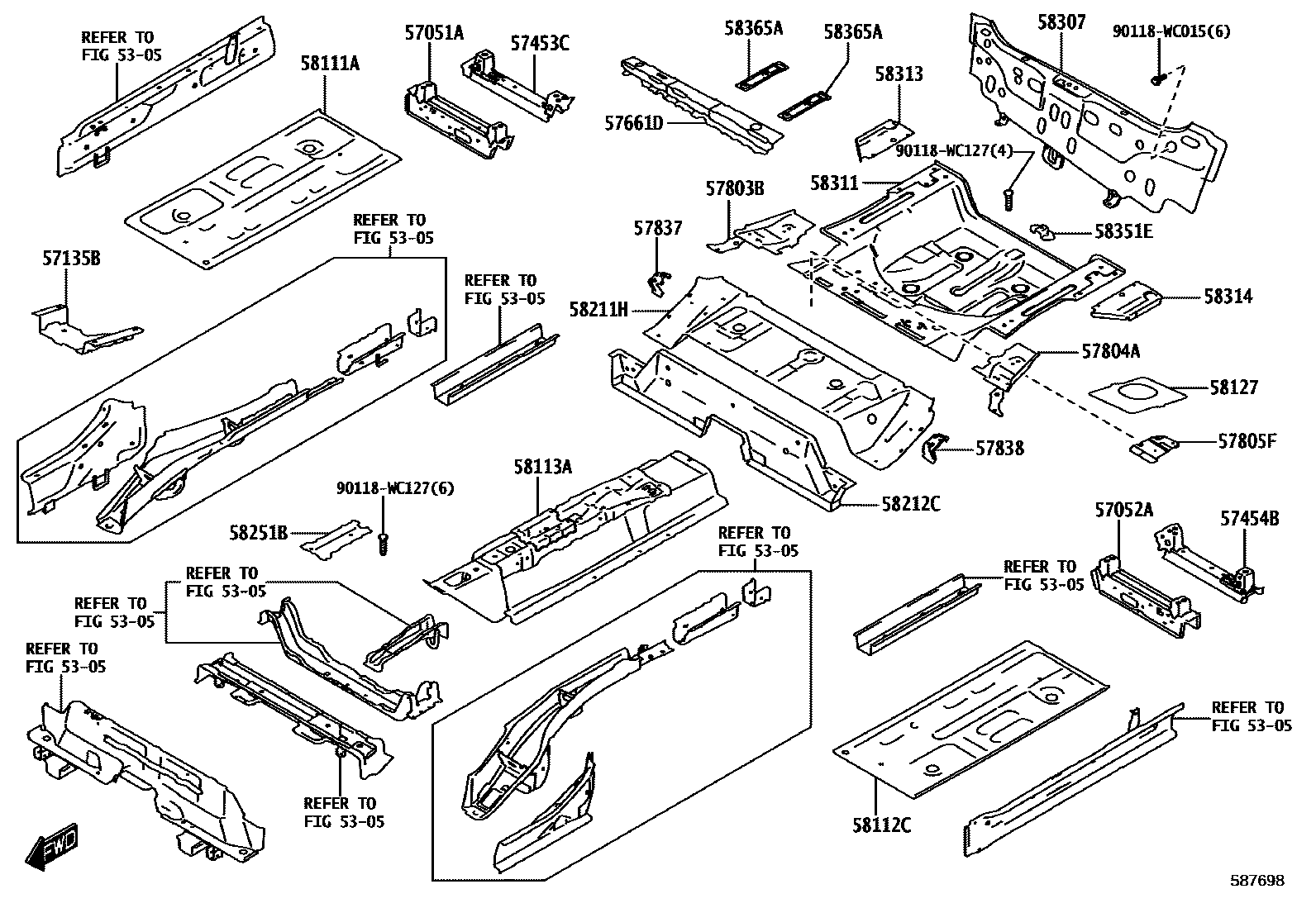

FLOOR PAN & LOWER BACK PANEL

Parts diagram
5305
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-WC003i202010
POS.8
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-WC003i202010
POS.8
main57052-WC004i202010
POS.2
57135BBRACKET, FRONT FLOOR SIDE, RH
main57135-WC002i202010
POS.2
57453CMEMBER, FRONT FLOOR CROSS SIDE, RH
main57453-WC002i202010
POS.8
57454BMEMBER, FRONT FLOOR CROSS SIDE, LH
main57454-WC001i202010
POS.8
main57454-WC002i202010
POS.2
57661DMEMBER, REAR FLOOR CROSS, FRONT
main57661-WC005i202010
POS.8
57803BREINFORCE SUB-ASSY, BELT ANCHOR, NO.2 RH
main57803-WC001i202010
POS.8
57804AREINFORCE SUB-ASSY, BELT ANCHOR, NO.2 LH
main57804-WC001i202010
POS.8
57805FREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.1
main57805-WC001i202010
POS.8
57837REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.3
main57837-WC001i202010
POS.8
57838REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.4
main57838-WC001i202010
POS.8
58111APAN, FRONT FLOOR, RH
main58111-WC003i202010
POS.8
58112CPAN, FRONT FLOOR, LH
main58112-WC004i202010
POS.8
main58112-WC005i202010
POS.2
58113APANEL, FRONT FLOOR, CENTER
main58113-WC005i202010
POS.8
58127PATCH, FRONT FLOOR PANEL
main58127-WC001i202010
POS.2
58211HPAN, CENTER FLOOR
main58211-WC003i202010
POS.8
58212CPAN, CENTER FLOOR, FRONT
main61511-WC001i202010
POS.2
main61511-WC002i202010
POS.8
58251BBRACE, FLOOR PANEL, FRONT
main58251-WC001i202010
POS.8
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-WC003i202010
POS.8
58311PAN, REAR FLOOR
main58311-WC005i202010
POS.8
58313PANEL, REAR FLOOR SIDE, RH
main58313-WC001i202010
POS.8
58314PANEL, REAR FLOOR SIDE, LH
main58314-WC001i202010
POS.8
58351EBRACKET, SPARE WHEEL CLAMP
main58351-WC002i202010
POS.8
58365ABRACKET, FUEL TANK SUPPORT, RH
main58365-WC002×2i202010
POS.8
90118WC015
90118WC127

27 parts on this diagram · 2 diagrams in section
