E
EPC Data

BRAKE TUBE & CLAMP

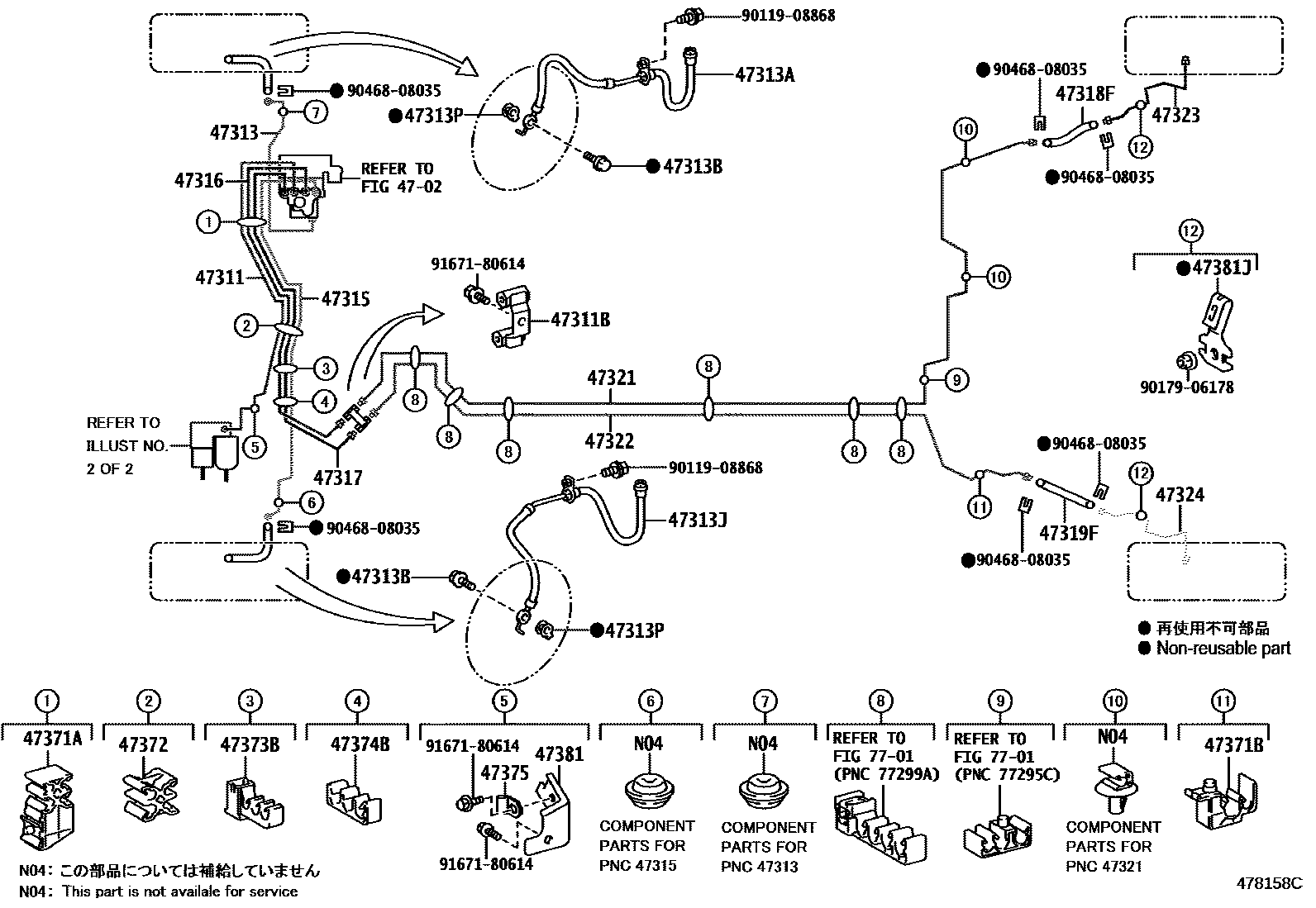

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-52720i201112-201211
main47311-52730i201112-201211
main47311-52750i201212-201408
main47311-52751i201408-201412
main47311-52760i201212-201408
main47311-52761i201412-201706
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10285i201112-201412
47313TUBE, FRONT BRAKE, NO.3
main47313-52300i201112-201408
main47313-52301i201412-201706
main47313-52310i201112-201408
main47313-52311i201408-201412
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02G34i201112-201408
main90947-02H35i201408-201412
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201112-201412
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02G35i201112-201408
main90947-02H36i201408-201412
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i201112-201412
47315TUBE, FRONT BRAKE, NO.5
main47315-52270i201112-201408
main47315-52271i201706
main47315-52280i201112-201408
main47315-52281i201412-201706
47316TUBE, FRONT BRAKE, NO.6
main47316-52260i201112-201408
main47316-52261i201706
main47316-52270i201112-201408
main47316-52271i201408-201412
47317TUBE, FRONT BRAKE, NO.7
main47317-52270i201112-201408
main47317-52271i201408-201412
main47317-52280i201112-201408
main47317-52281i201706
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02G36i201112-201408
main90947-02H31i201412-201706
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02G38i201112-201408
main90947-02H32i201408-201412
47321TUBE, REAR BRAKE, NO.1
main47321-52420i201112-201408
main47321-52421i201408-201412
47322TUBE, REAR BRAKE, NO.2
main47322-52360i201112-201408
main47322-52361i201408-201412
47323TUBE, REAR BRAKE, NO.3
main47323-52130i201112-201408
main47323-52131i201408-201412
47324TUBE, REAR BRAKE, NO.4
main47324-52120i201112-201408
main47324-52121i201408-201412
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00904×2i201112-201412
main90949-01D64i201706
47371BCLAMP, BRAKE TUBE, NO.6
main77286-52180i201412-201706
47372CLAMP, BRAKE TUBE, NO.2
main90461-10840i201112-201412
main90464-00876i201412-201706
47373BCLAMP, BRAKE TUBE, NO.3
main90461-10840i201112-201212
main90461-10854i201212-201412
main90949-01D08i201412-201706
47374BCLAMP, BRAKE TUBE, NO.4
main90464-00857i201706
47375CLAMP, BRAKE TUBE, NO.5
main90461-10840i201112-201212
main90461-10854i201212-201412
47381BRACKET, BRAKE TUBE CLAMP NO.1
main47381-52030i201112-201212
main47381-52050i201212-201412
47381JBRACKET, BRAKE TUBE CLAMP, NO.2
main47381-52020×2i201112-201412
7701
9011908868
9017906178
9046808035
9167180614

30 parts on this diagram · 4 diagrams in section
