HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

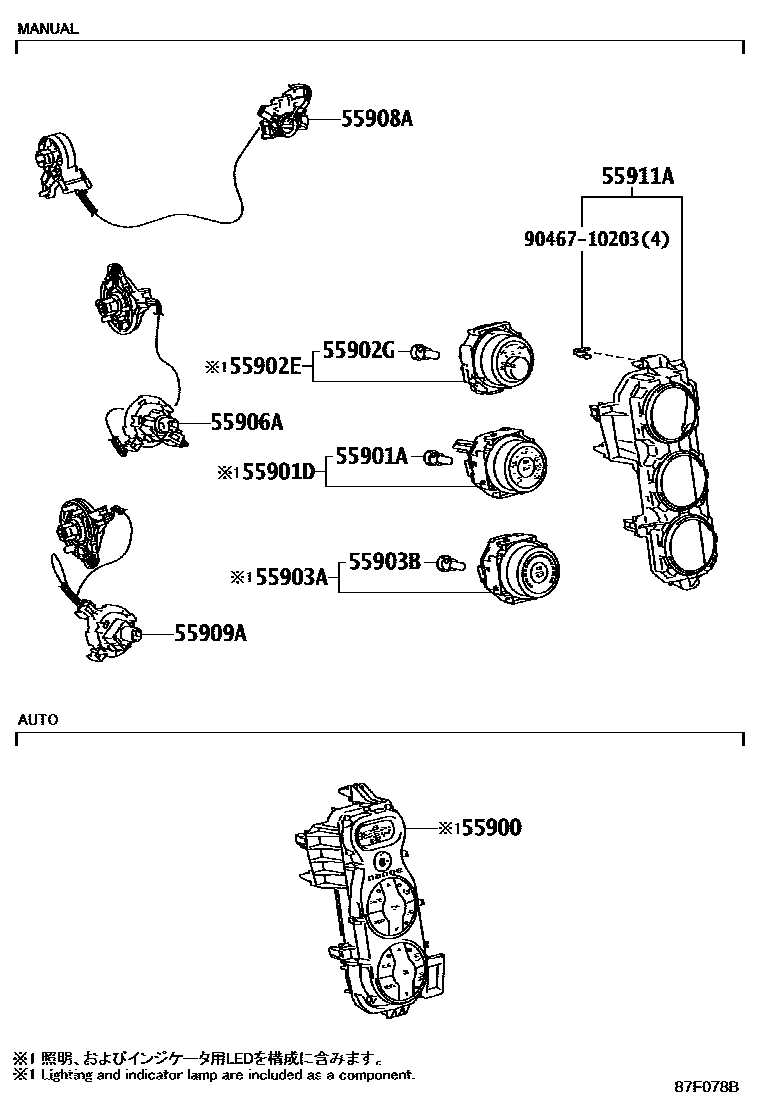

Parts diagram
55900CONTROL ASSY, AIR CONDITIONER
main55900-52780-C0i201507
BLACK,TRIM4#
main55900-52780-E0i201507
PLUM,TRIM0#
55901ABULB, HEATER CONTROL SUB-ASSY, NO.1
main90010-01142i201507
55901DCONTROL SUB-ASSY, HEATER, NO.1
main55901-52370i201507
55902ECONTROL SUB-ASSY, HEATER, NO.2
main55902-52210i201507
55902GBULB, HEATER CONTROL SUB-ASSY, NO.2
main90010-01142i201507
55903ACONTROL SUB-ASSY, HEATER, NO.3
main55903-52700i201507
55903BBULB, HEATER CONTROL SUB-ASSY, NO.3
main90010-01142i201507
55906ACABLE SUB-ASSY, DEFROSTER DAMPER CONTROL
main55906-52132i201507
55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL
main55908-52130i201507
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-52120i201507
55911ABASE, HEATER CONTROL
main55911-52020i201507
9046710203

12 parts on this diagram · 3 diagrams in section
