FRONT DOOR LOCK & HANDLE

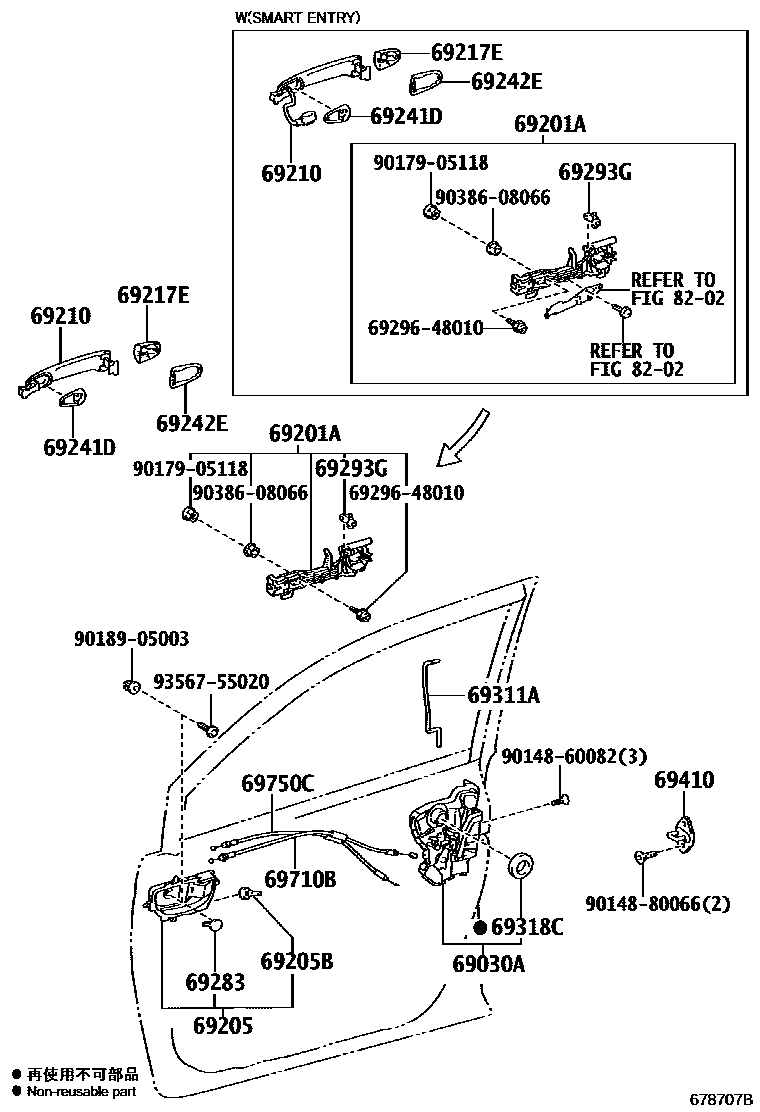

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-42210i201507
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-30020i201507
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-52180-E0i201507
PLUM,TRIM0#,4#
main69205-52180-E0i201507
PLUM,TRIM4#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i201507
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69211-28070-P2i201507
SILVER ME.,070 ,1F7 ,202 ,209 ,221 ,3P0 ,3R9 ,4U3 ,588 ,5B8 ,6W2 ,8S1 ,8T7
main69211-28070-P2i201507
SILVER ME.,070 ,1F7 ,202 ,209 ,221 ,3P0 ,3R9 ,4U3 ,4V6 ,588 ,5B8 ,6W2 ,8S1 ,8T7 ,8W2
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-28010-P2i201507
SILVER ME.,070 ,1F7 ,202 ,209 ,221 ,3P0 ,3R9 ,4U3 ,588 ,5B8 ,6W2 ,8S1 ,8T7
main69217-28010-P2i201507
SILVER ME.,070 ,1F7 ,202 ,209 ,221 ,3P0 ,3R9 ,4U3 ,4V6 ,588 ,5B8 ,6W2 ,8S1 ,8T7 ,8W2
69241DPAD, FRONT DOOR OUTSIDE HANDLE, RH
main69241-28060i201507
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-60030i201507
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-52010-E0i201507
PLUM,TRIM0#,4#
main69283-52010-E0i201507
PLUM,TRIM4#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i201507
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-52220i201507
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201507
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110i201507
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-52210i201507
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-52140i201507
8202
6929648010SCREW, DOOR INSIDE HANDLE
9014860082
9014880066
9017905118
9018905003
9038608066
9356755020

23 parts on this diagram · 2 diagrams in section
