BRAKE BOOSTER & VACUUM TUBE

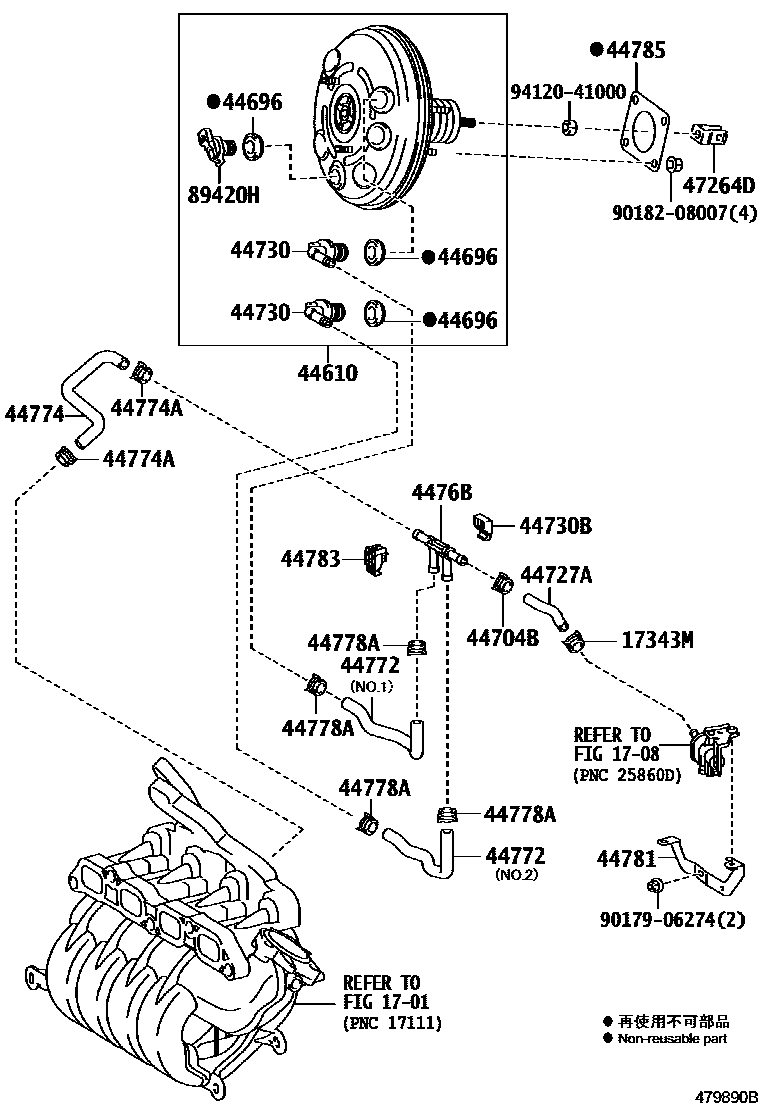

Parts diagram
17343MCLIP(FOR AIR HOSE NO.3)
main96133-41501i¥90201507
44610BOOSTER ASSY, BRAKE
main44610-52G90i¥42,600201507
44696GROMMET, CHECK VALVE
main90480-24439i¥390201507
44704BCLIP(FOR HOSE)
main90467-16014i¥230201507
44727AHOSE, AIR, NO.2
main44727-52010i¥660201507
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-14050i¥1,380201507-201710
main44730-52010i¥1,300201711
44730BCLAMP, VACUUM HOSE
main44783-52100i¥230201507
4476BEJECTOR, BRAKE BOOSTER VACUUM
main4476B-48010i¥1,250201507
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-52220i¥770201507
NO.1
main44772-52230i¥770201507
NO.2
44774HOSE, UNION TO CONNECTOR TUBE
main44774-52170i¥770201507
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90467-16014i¥230201507
44778ACLIP(FOR CONNECTOR TO CHECK VALVE HOSE)
main90467-16014i¥230201507
44781BRACKET, HOSE
main44781-52040i¥510201507
44783CLAMP, VACUUM HOSE
main44783-52090i¥360201507
44785GASKET, BRAKE BOOSTER
main44785-16020i¥220201507
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-52040i¥210201507
89420HSENSOR ASSY, VACUUM
main89421-52020i¥5,900201507
9017906274
main90179-06274¥70
9018208007
main90182-08007¥100
9412041000
main94120-41000¥80

20 parts on this diagram · 2 diagrams in section
