HEATING & AIR CONDITIONING - COOLER UNIT

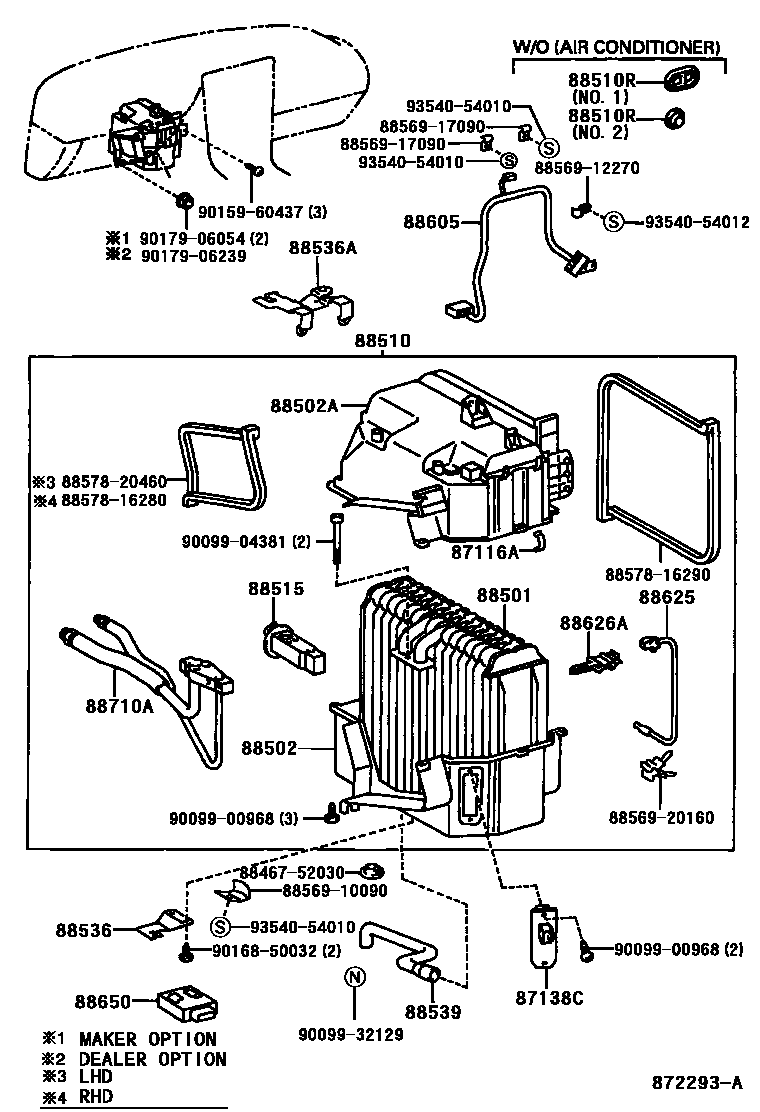

Parts diagram
87116ASPRING, HOLDING (FOR COOLER UNIT CASE)
main87116-14010i199601
87138CRESISTOR, BLOWER
main87138-10130i199601
main87138-10141i199601
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-10140i199601
main88501-10150i199601
88502CASE SUB-ASSY, COOLING UNIT
main88502-10060i199601
main88502-10070i199601
88502ACASE SUB-ASSY, COOLING UNIT
main88502-10040i199601
main88502-10050i199601
88510UNIT ASSY, COOLER
main88510-10510i199601
main88510-10640i199601
88510RGROMMET (FOR COOLER UNIT)
main90480-24008i199601-199901
NO.1
main90480-26022i199601-199901
NO.2
88515VALVE, COOLER EXPANSION
main88515-20100i199601
88536BRACKET, COOLING UNIT, NO.1
main88688-10380i199601
main88688-10390i199601
88536ABRACKET, COOLING UNIT, NO.2
main88688-10400i199601-199712
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-10090i199601
main88539-10100i199601
88605HARNESS SUB-ASSY, COOLER WIRING, NO.1
main88605-1M260i199601
W(POWER STEERING & MANUAL AIR CONDITIONER);W(POWER STEERING & DEALER KIT MANUAL AIR CONDITIONER)
main88605-1M270i199601
MANUAL AIR CONDITIONER OR DEALER KIT MANUAL AIR CONDITIONER
main88605-1M300i199601
MANUAL AIR CONDITIONER OR DEALER KIT MANUAL AIR CONDITIONER
main88605-1M310i199601
COOLER BOOST VENTILATOR OR DEALER KIT BOOST VENTILATOR
main88605-1M340i199601
MANUAL AIR CONDITIONER OR DEALER KIT MANUAL AIR CONDITIONER
main88605-1M350i199601
COOLER BOOST VENTILATOR OR DEALER KIT BOOST VENTILATOR
88625THERMISTOR, COOLER, NO.1
main88625-16210i199601
DEALER OPTION
main88625-24050i199601
main88625-24050i199712
MAKER OPTION
88626AHOLDER, THERMISTOR
main88626-28010i199601
88650AMPLIFIER ASSY, COOLER STABILIZER
main88650-10450i199601
main88650-10470i199601
W(POWER STEERING & MANUAL AIR CONDITIONER);W(POWER STEERING & DEALER KIT MANUAL AIR CONDITIONER)
main88650-1A890i199601
MANUAL AIR CONDITIONER OR DEALER KIT MANUAL AIR CONDITIONER
88710ATUBE ASSY, AIR CONDITIONER
main88710-10150i199803
W(AIR CONDITIONER);W(BOOST VENTILATOR)
main88710-10160i199803
main88710-16250i199803
W(POWER STEERING & AIR CONDITIONER---DEALER OPT)
main88710-16250i199601-199803
main88710-16260i199601-199803
8846752030CUSHION, COOLER CONDENSER, NO.1
8856910090CLAMP (FOR COOLER RELAY)
8856912270CLAMP (FOR COOLER RELAY)
8856917090CLAMP (FOR COOLER RELAY)
8856920160CLAMP (FOR COOLER RELAY)
8857816280PAKING, COOLER AIR DUCT
8857816290PAKING, COOLER AIR DUCT
8857820460PAKING, COOLER AIR DUCT
9009900968
9009904381
9009932129
9015960437
9016850032
9017906054
9017906239
9354054010
9354054012

33 parts on this diagram · 2 diagrams in section
