FUEL INJECTION SYSTEM

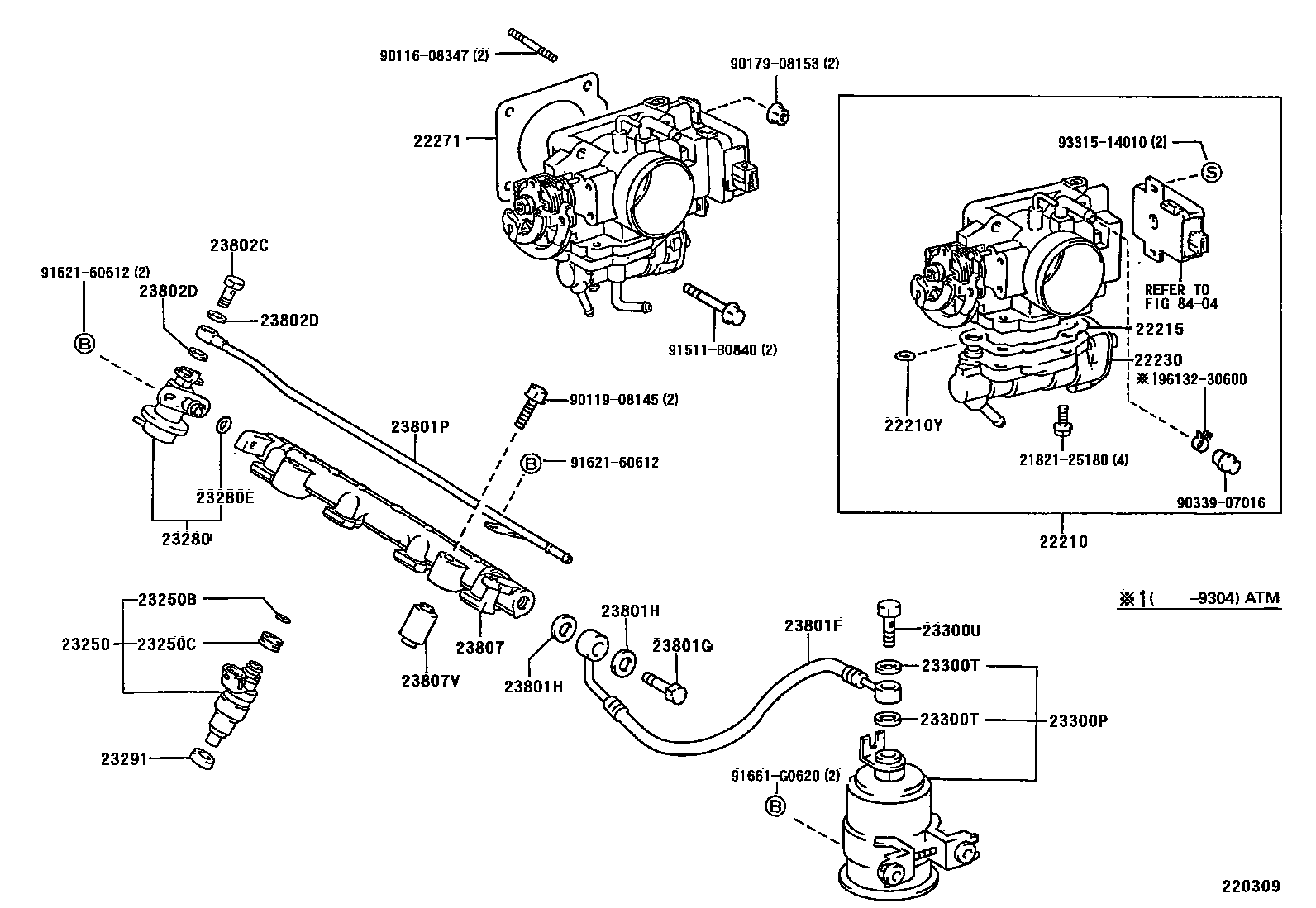

Parts diagram
22210BODY ASSY, THROTTLE
main22210-11270i199201-199601
main22210-11280i199201-199601
22210YRING, O(FOR AIR TUBE)
main96711-19009i199201-199601
22215GASKET, THROTTLE BODY COVER
main22215-11110i199201-199601
22230VALVE ASSY, AUXILIARY AIR
main22230-11080i199201-199601
main22230-11100i199201-199601
22271GASKET, THROTTLE BODY
main22271-11020i199201-199407
main22271-11030i199407-199601
23250INJECTOR ASSY, FUEL
main23209-11050×4i199201-199601
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001×4i199201-199601
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005×4i199201-199601
23280REGULATOR ASSY, FUEL PRESSURE
main23280-11040i199201-199601
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i199201-199601
23291INSULATOR, INJECTOR VIBRATION
main23291-41010×4i199201-199601
23300PFILTER, FUEL(FOR EFI)
main23300-19255i199201-199405
main23300-19395i199405-199601
23300TGASKET(FOR FUEL FILTER)
main90430-12005×2i199201-199405
main90430-12026×2i199405-199601
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199201-199601
23801FHOSE, FUEL, NO.1
main90923-01372i199201-199601
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12029i199201-199601
23801HGASKET(FOR FUEL PIPE)
main90430-12026×2i199201-199601
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-11050i199201-199308
main23801-11080i199308-199601
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08004i199305-199601
main90401-08010i199201-199305
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-08012×2i199201-199305
main90430-08014×2i199305-199601
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-11030i199201-199601
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main23890-11010×2i199201-199601
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
9011608347
9011908145
9017908153
9033907016
91511B0840
9162160612
91661G0620
9331514010
9613230600

33 parts on this diagram · 2 diagrams in section
