FRONT DOOR LOCK & HANDLE

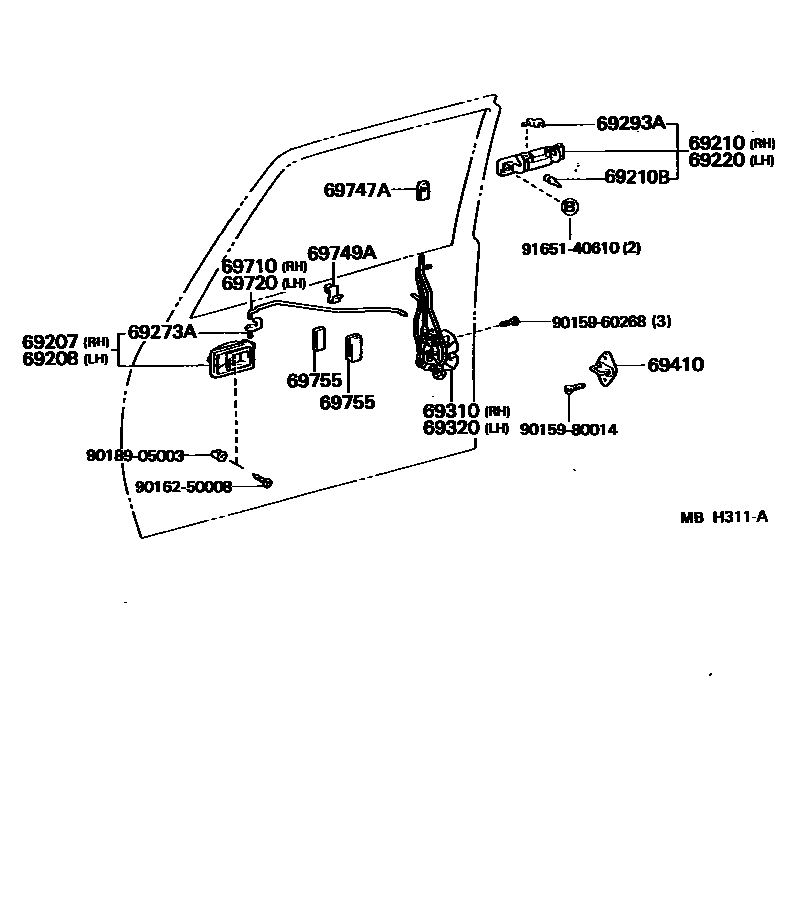

Parts diagram
69207HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-10030-03i198410-198411
GRAY,GRAY
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10030-04i198410-198411
BLUE,BLUE
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-03i198411-198612
GRAY,GRAY
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-04i198411-198612
BLUE,BLUE
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-06i198612-198912
BROWN,SEPIA BROWN
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-13i198612-198912
GRAY,GRAY
sub69205-10040¥1,440
sub69205-10030¥1,430
69208HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-10030-03i198410-198411
GRAY,GRAY
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10030-04i198410-198411
BLUE,BLUE
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-03i198411-198612
GRAY,GRAY
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-04i198411-198612
BLUE,BLUE
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-06i198612-198912
BROWN,SEPIA BROWN
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-13i198612-198912
GRAY,GRAY
sub69206-10040¥1,440
sub69206-10030¥1,430
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69240-12070i¥2,520198410-198912
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-03021i¥310198410-198912
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69230-12070i¥2,520198410-198912
69273ASNAP, DOOR INSIDE HANDLE ROD(FOR FRONT DOOR)
main69759-20060i¥240198410-198912
RH
main69759-20070i¥140198410-198912
LH
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i¥160198410-198912
RH
main69293-12040i¥160198410-198912
LH
69310LOCK ASSY, FRONT DOOR, RH
main69310-10110i¥8,800198410-198912
main69310-10120i¥8,800198410-198912
69320LOCK ASSY, FRONT DOOR, LH
main69320-10110i¥8,800198410-198912
main69320-10120i¥8,800198410-198912
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-87001i¥710198410-198912
69710LINK ASSY, FRONT DOOR OPEN CONTROL, RH
main69711-10030i¥590198410-198912
main69711-10040i¥670198410-198912
69720LINK ASSY, FRONT DOOR OPEN CONTROL, LH
main69712-10040i¥590198410-198912
main69712-10050i¥670198410-198912
69747ABUTTON, DOOR LOCKING(FOR FRONT DOOR)
main69741-32010-01i198410-198612
BLACK
sub69741-32010¥340
sub69741-90K00¥360
main69741-90K00-01i198612-198912
BLACK
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
69749ACLAMP, FRONT DOOR LOCK LINK, NO.1
main69749-20010i¥180198410-198912
main69749-30020i¥280198410-198912
69755SILENCER, FRONT DOOR LOCK LINK
main69759-12011i¥270198410-198912
40X80
main69759-12060i¥300198410-198912
40X68
9015960268
main90159-60268¥130
9015980014
main90159-80014¥120
9016250008
main90162-50008¥70
9018905003
main90189-05003¥130
9165140610
main91651-40610¥160

20 parts on this diagram · 2 diagrams in section
