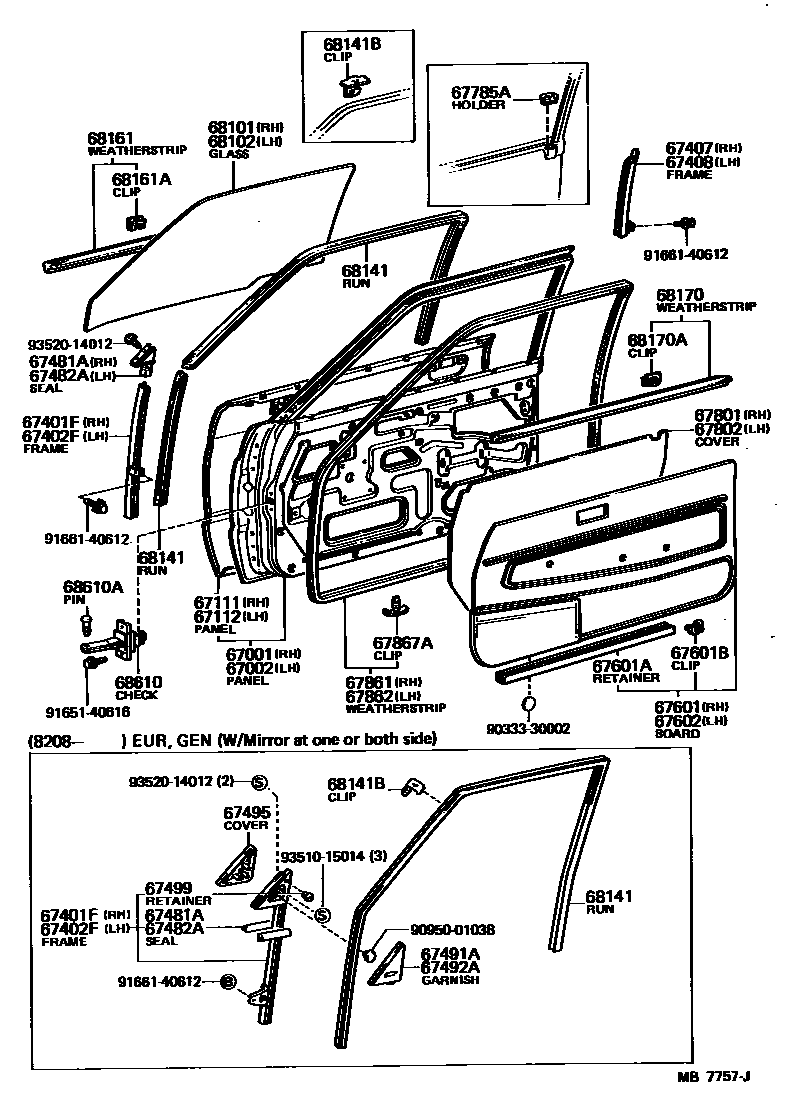

FRONT DOOR PANEL & GLASS

67001PANEL SUB-ASSY, FRONT DOOR, RH
W/O MIRROR
W/MIRROR
W/MIRROR
W/MIRROR
W/MIRROR
*GIS
W/MIRROR
*GIS
67002PANEL SUB-ASSY, FRONT DOOR, LH
W/O MIRROR
W/MIRROR
W/MIRROR
W/MIRROR
W/MIRROR
*GIS
W/MIRROR
*GIS
67111PANEL, FRONT DOOR, OUTER RH
67112PANEL, FRONT DOOR, OUTER LH
67401FFRAME SUB-ASSY, FRONT DOOR, FRONT LOWER RH
W/MIRROR AT ONE OR BOTH SIDE
67402FFRAME SUB-ASSY, FRONT DOOR, FRONT LOWER LH
W/MIRROR AT ONE OR BOTH SIDE
67407FRAME SUB-ASSY, FRONT DOOR, REAR LOWER RH
67408FRAME SUB-ASSY, FRONT DOOR, REAR LOWER LH
67481ASEAL, FRONT DOOR FRONT LOWER FRAME, RH
W/O MIRROR AT BOTH SIDE
W/MIRROR AT ONE OR BOTH SIDE
67482ASEAL, FRONT DOOR FRONT LOWER FRAME, LH
W/MIRROR AT ONE OR BOTH SIDE
67491AGARNISH, FRONT DOOR LOWER FRAME BRACKET, RH
W/O REMOCON MIRROR
W/REMOCON MIRROR
67492AGARNISH, FRONT DOOR LOWER FRAME BRACKET, LH
W/O REMOCON MIRROR
W/REMOCON MIRROR
67495COVER, FRONT DOOR FRONT LOWER FRAME, UPPER
RH
RH
LH
67499RETAINER, FRONT DOOR LOWER FRAME BRACKET GARNISH
67601BOARD SUB-ASSY, FRONT DOOR TRIM, RH
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,BLACK,BLACK,TRIM2#
W/ARMREST,BLUE,BLUE,TRIM8#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,BLACK,BLACK,TRIM2#
W/ARMREST,BLUE,BLUE,TRIM8#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/POCKET,BLACK,BLACK,TRIM2#
W/POCKET,BLUE,BLUE,TRIM8#
W/POCKET,LIGHT BROWN,BROWN,TRIM4#
W/POCKET,BLACK,BLACK,TRIM2#
W/POCKET,BLUE,BLUE,TRIM8#
W/POCKET,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,POCKET,BLACK,BLACK,TRIM2#
W/ARMREST,POCKET,BLUE,BLUE,TRIM8#
W/ARMREST,POCKET,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,POCKET,BLACK,BLACK,TRIM2#
W/ARMREST,POCKET,BLUE,BLUE,TRIM8#
W/ARMREST,POCKET,LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
67601ARETAINER(FOR FRONT DOOR TRIM BOARD)
67601BCLIP(FOR FRONT DOOR TRIM BOARD)
67602BOARD SUB-ASSY, FRONT DOOR TRIM, LH
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,BLACK,BLACK,TRIM2#
W/ARMREST,BLUE,BLUE,TRIM8#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,BLACK,BLACK,TRIM2#
W/ARMREST,BLUE,BLUE,TRIM8#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,LIGHT BROWN,BROWN,TRIM4#
W/POCKET,BLACK,BLACK,TRIM2#
W/POCKET,BLUE,BLUE,TRIM8#
W/POCKET,LIGHT BROWN,BROWN,TRIM4#
W/POCKET,BLACK,BLACK,TRIM2#
W/POCKET,BLUE,BLUE,TRIM8#
W/POCKET,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,POCKET,BLACK,BLACK,TRIM2#
W/ARMREST,POCKET,BLUE,BLUE,TRIM8#
W/ARMREST,POCKET,LIGHT BROWN,BROWN,TRIM4#
W/ARMREST,POCKET,BLACK,BLACK,TRIM2#
W/ARMREST,POCKET,BLUE,BLUE,TRIM8#
W/ARMREST,POCKET,LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
BLACK,BLACK,TRIM2#
BLUE,BLUE,TRIM8#
LIGHT BROWN,BROWN,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,RED/MAROON,TRIM3#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
LIGHT GRAY,GRAY,TRIM1#
BEIGE,BEIGE,TRIM4#
DARK WINE,DARK WINE,TRIM3#
DARK WINE,DARK WINE,TRIM3#
67785AHOLDER, DOOR LOCKING BUTTON COLLAR(FOR FRONT DOOR)
BLACK
67861WEATHERSTRIP, FRONT DOOR, RH
67862WEATHERSTRIP, FRONT DOOR, LH
67867ACLIP, DOOR WEATHERSTRIP(FOR FRONT DOOR)
68101GLASS SUB-ASSY, FRONT DOOR, RH
main68111-10100iKP60..3D;KP62..RHD..3D;KP62..LHD..3D..5F;KP62..LHD..3D..4F..GEN;KP62..LHD..3D..4F..EUG197802-198005
*TT,T=4.0
*TEM,T=4.0
*TT,T=4.0
*TEM,T=4.0
*TEM,T=3.5
*TT,T=3.5,*39
*TT,T=3.5
*TEM,T=3.5
*TEM,T=3.5,*38
*TEM,T=3.5,*38
*TT,T=3.5
*TT,T=3.5
68102GLASS SUB-ASSY, FRONT DOOR, LH
main68112-10060iKP60..3D;KP62..RHD..3D;KP62..LHD..3D..5F;KP62..LHD..3D..4F..GEN;KP62..LHD..3D..4F..EUG197802-198005
*TT,T=4.0
*TEM,T=4.0
*TT,T=4.0
*TEM,T=4.0
*TEM,T=3.5,*39
*TT,T=3.5,*39
*TT,T=3.5
*TEM,T=3.5,*39
*TEM,T=3.5,*38
*TEM,T=3.5,*38
*TT,T=3.5
*TT,T=3.5
68141RUN, FRONT DOOR GLASS
L=1958
main68141-10060×2iKP60..3D;KP61..3D..EUG;KP62..RHD..3D;KP62..LHD..3D..5F;KP62..3D..4F..EUG;KP62..LHD..3D..4F..GEN198005-198208
L=1958
*39,L=1615
L=2338
*38,L=1995
L=1615
main68143-96440×2iKP60;KP61..EUG;KP62..RHD;KP62..LHD..5F;KP62..4F..EUG;KP62..LHD..4F..GEN198005-198208
L=430
68161WEATHERSTRIP, FRONT DOOR GLASS, OUTER
RH
RH
RH
RH
RH,*38
RH,*38
RH
RH,*39
LH
LH
LH
LH
LH,*38
LH,*38
LH
LH,*39
68161ACLIP(FOR FRONT DOOR GLASS OUTER WEATHERSTRIP)
68170WEATHERSTRIP ASSY, FRONT DOOR GLASS, INNER
LH
LH,*39
RH,*39
RH
LH,*38
RH
RH
LH,*39
LH,*38
RH
68170ACLIP(FOR FRONT DOOR GLASS INNER WEATHERSTRIP SET)
68610CHECK ASSY, FRONT DOOR
9033330002
main90333-30002
9095001038
main90950-01038
9165140616
main91651-40616
9166140612
main91661-40612
9351015014
main93510-15014
9352014012
main93520-14012
40 parts on this diagram · 1 diagram in section
