BRAKE BOOSTER & VACUUM TUBE

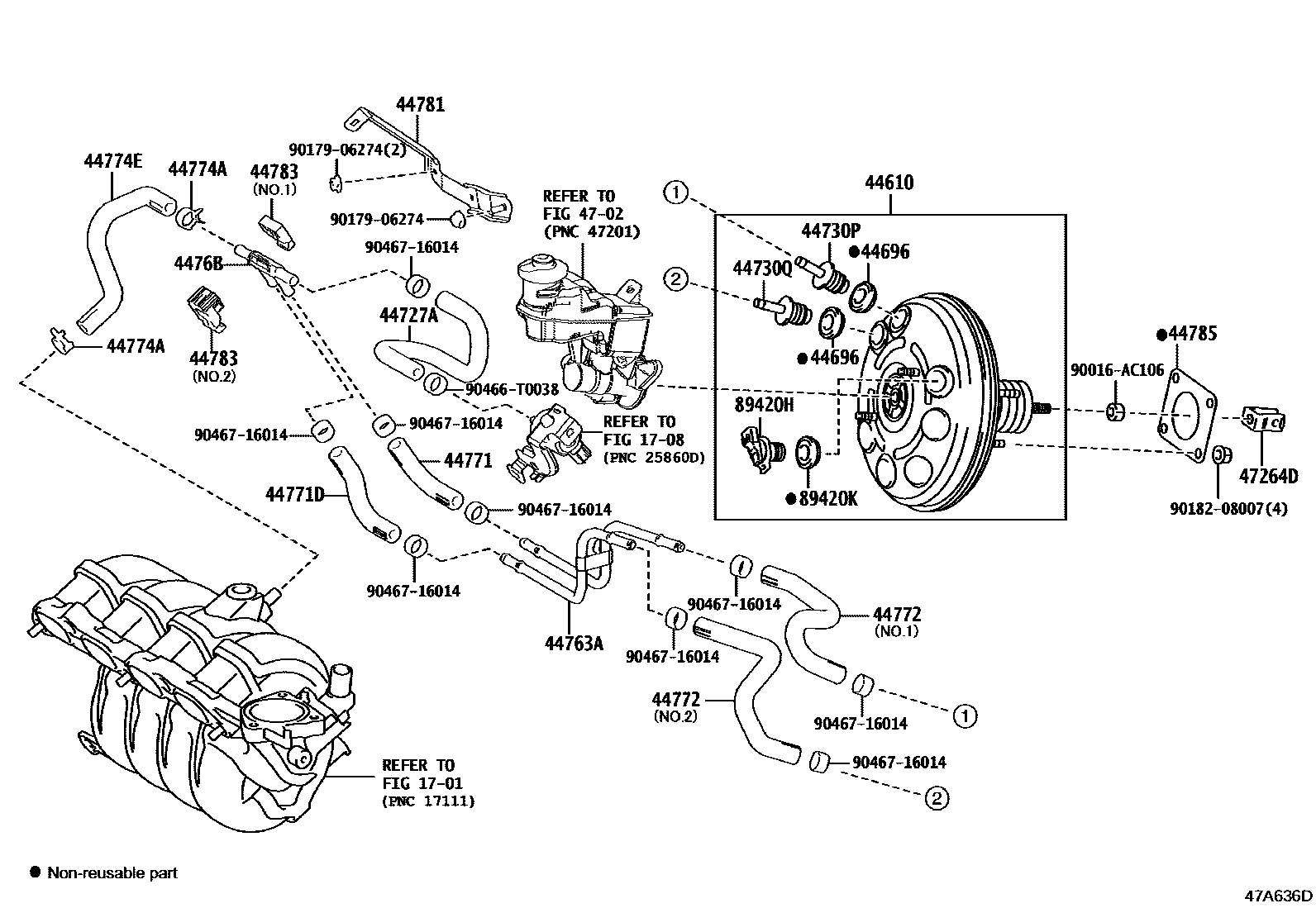

Parts diagram
1701
1708
44610BOOSTER ASSY, BRAKE
main44610-0DA40i201611-201911
main44610-0DA50i201611-201911
main44610-0DE30i201911-202306
44696GROMMET, CHECK VALVE
main90480-24439i¥390201611-202306
44727AHOSE, AIR, NO.2
main17342-0Y110i201611-202306
44730PVALVE ASSY, VACUUM CHECK, NO.1
main44730-20080i¥1,360201611-201911
main44730-30060i¥1,300201906-202306
44730QVALVE ASSY, VACUUM CHECK, NO.2
main44730-30060i¥1,300201911-202306
main44730-60070i¥1,300201611-201911
44763ATUBE, HOSE TO HOSE, NO.1
main44763-0D340i201611-202306
4476BEJECTOR, BRAKE BOOSTER VACUUM
main4476B-48010i¥1,250201611-202306
44771HOSE, VACUUM TUBE CONNECTOR
main44771-0D250i201611-202306
44771DHOSE, VACUUM TUBE CONNECTOR
main44771-0D240i201611-202306
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-0D490i201611-202306
NO.2:REFER ILLUST.
main44772-0D500i201611-202306
NO.1:REFER ILLUST.
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90467-16014i¥230201611-202306
44774EHOSE, UNION TO CONNECTOR TUBE
main44774-0D250i201611-202306
44781BRACKET, HOSE
main44781-0D170i201611-202306
44783CLAMP, VACUUM HOSE
main44783-0D020i201611-202306
NO.2
main44783-0D030i201611-202306
NO.1
44785GASKET, BRAKE BOOSTER
main44785-16020i¥220201611-202306
4702
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-0D090i201611-202306
89420HSENSOR ASSY, VACUUM
main89421-52020i¥5,900201611-202306
89420KGROMMET, VACUUM SENSOR
main90480-24439i¥390201611-202306
90016AC106
9017906274
main90179-06274¥70
9018208007
main90182-08007¥100
90466T0038
9046716014
main90467-16014¥230

26 parts on this diagram · 2 diagrams in section
