FUEL TANK & TUBE

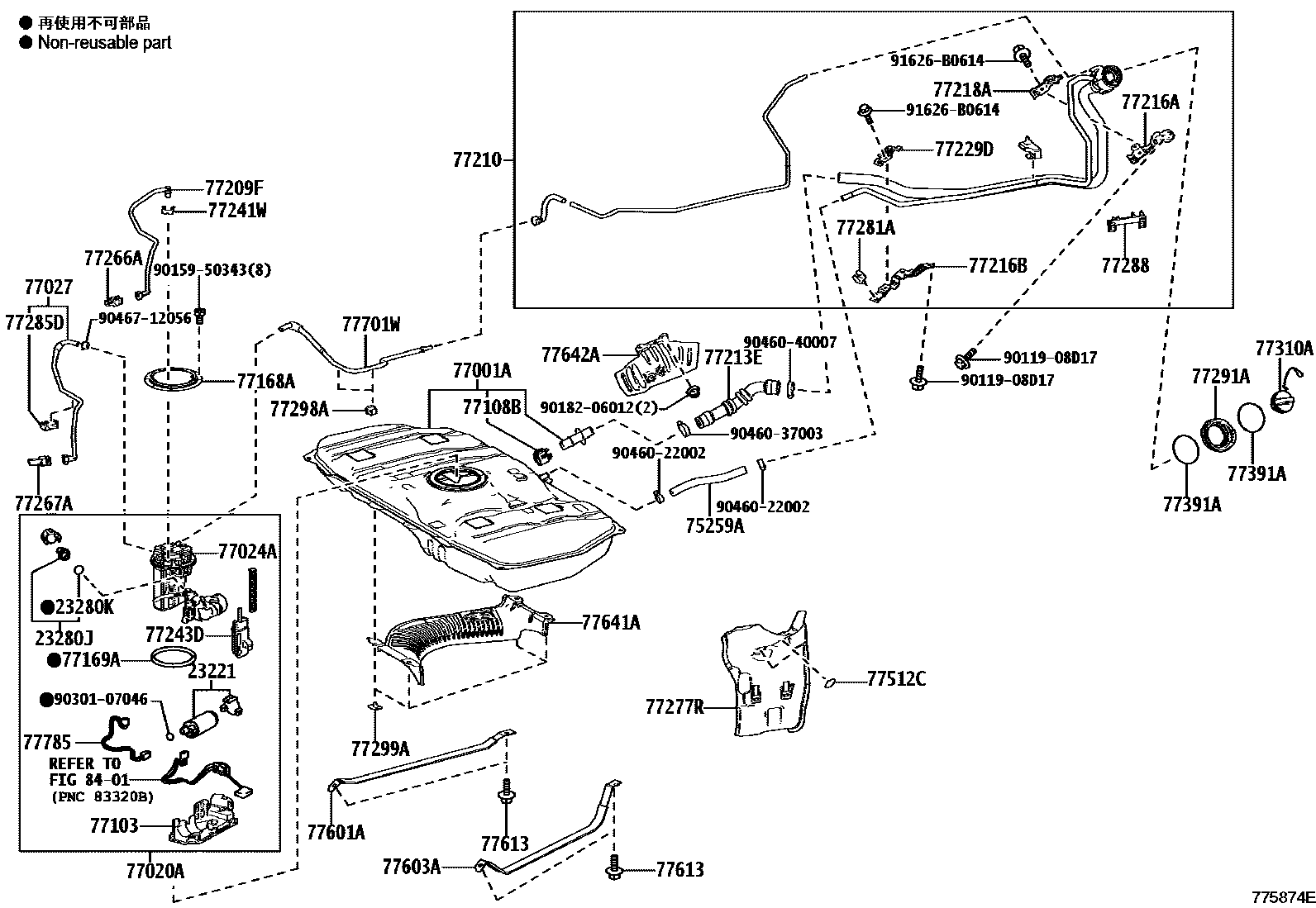

Parts diagram
23221PUMP, FUEL
main23210-24010i¥23,400202207-202405
main23210-37020i¥23,400202207
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-15040i¥4,830202207-202405
main23280-15050i¥4,830202207
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-15024i¥140202207-202405
75259AHOSE, FUEL
main77259-52210i¥930202207-202405
77001ATANK SUB-ASSY, FUEL
main77001-52720i¥27,100202207-202405
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-52640i¥53,100202207-202309
sub77020-52641¥48,200
main77020-52641i¥48,200202309
main77020-52670i¥53,100202207-202309
main77020-52671i¥48,200202309-202405
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-52350i¥6,500202207-202405
main77024-52370i¥6,500202207
77027TUBE SUB-ASSY, FUEL EVAPORATION, NO.2
main77027-52240i¥1,060202207-202405
main77027-52270i¥1,090202207
77103SUB-TANK SUB-ASSY, FUEL
main77103-52090i¥2,920202207-202405
main77103-52100i¥2,920202207
77108BVALVE SUB-ASSY, FUEL TANK FILLER CHECK
main77108-48010i¥910202207-202405
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i¥1,170202207-202405
77169AGASKET, FUEL SUCTION TUBE SET
main77169-53010i¥1,170202207-202405
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-52320i¥970202207-202405
77210PIPE ASSY, FUEL TANK FILLER
main77210-52810i¥10,200202207-202405
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-52320i¥1,700202207-202405
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-52340i¥880202207-202405
77216BSUPPORT, FUEL TANK FILLER PIPE, NO.2
main77216-52350i¥910202207-202405
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77217-52200i¥440202207-202405
77229DSUPPORT, FUEL TANK FILLER PIPE, NO.4
main77217-52210i¥440202207-202405
77241WCLIP, TUBE JOINT
main77241-60550i¥50202207-202405
77243DJOINT, FUEL TUBE, NO.1
main77176-52010i202309-202405
77266APROTECTOR, FUEL TUBE, NO.1
main77266-52120i¥410202207-202405
77267APROTECTOR, FUEL TUBE, NO.2
main77266-52130i¥460202207-202405
main77266-52150i¥730202207
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-52190i¥2,880202207-202405
77281ACLAMP, FUEL FILLER PIPE
main77281-30110i¥190202207-202405
77285DCLAMP, FUEL TUBE, NO.1
main77285-52200i¥210202207-202405
77288CLAMP, BREATHER HOSE
main77229-52120i¥730202207-202405
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-K0010i¥980202207-202405
77298ACLAMP, FUEL TUBE, NO.4
main77298-48140i¥210202207-202405
77299ACLAMP, FUEL TUBE, NO.5
main77299-52010i¥130202207-202405
77310ACAP ASSY, FUEL TANK
main77300-12020i¥1,660202207-202405
77391ARING, FUEL INLET BOX
main77391-12020i¥180202207-202405
77512CBRACKET, FUEL TANK
main77512-35140i¥230202207-202405
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-52090i¥990202207-202405
77603ABAND SUB-ASSY, FUEL TANK, NO.2
main77602-52070i¥1,270202207-202405
77613BOLT, FUEL TANK BAND SET
main90119-10A05i¥120202207-202405
77641APROTECTOR, FUEL TANK, NO.1
main77641-52200i¥2,300202207-202405
77642APROTECTOR, FUEL TANK, NO.2
main77642-52140i¥720202207-202405
77701WHOSE SUB-ASSY, CANISTER OUTLET, NO.1
main77701-52100i¥1,730202207-202405
77785HARNESS, FUEL PUMP
main77785-52141i¥870202207
main77785-76010i¥870202207-202405
8401
9011908D17
main90119-08D17¥100
9015950343
main90159-50343¥60
9018206012
main90182-06012¥60
9030107046
main90301-07046¥170
9046022002
main90460-22002¥530
9046037003
main90460-37003¥190
9046040007
main90460-40007¥190
9046712056
main90467-12056¥70
91626B0614
main91626-B0614¥60

50 parts on this diagram · 5 diagrams in section
