EXHAUST PIPE

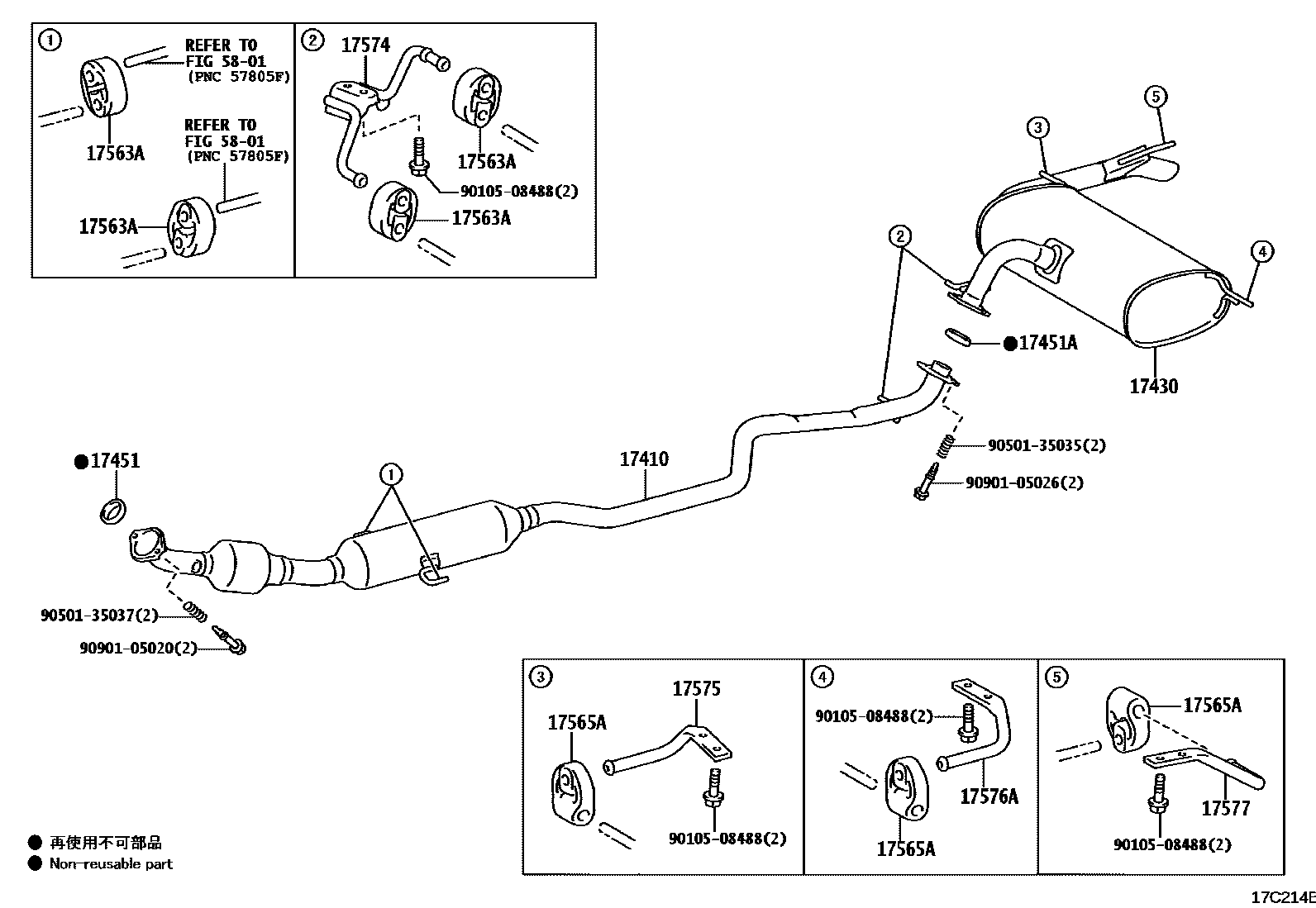

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-15360i202207-202405
main17410-15370i202207-202405
main17410-15550i202405
main17410-15560i202405
17430PIPE ASSY, EXHAUST, TAIL
main17430-15780i202207-202405
17451GASKET, EXHAUST PIPE
main17451-21070i202207-202405
17451AGASKET, EXHAUST PIPE, NO.2
main17451-23042i202207-202311
main17451-23043i202311-202405
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-47010i202207-202405
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-28020i202207-202405
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-15080i202207-202405
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-15060i202207-202405
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-15060i202207-202405
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-15010i202207-202405
5801
9010508488
9050135035
9050135037
9090105020
9090105026

16 parts on this diagram · 1 diagram in section
