FUEL TANK & TUBE

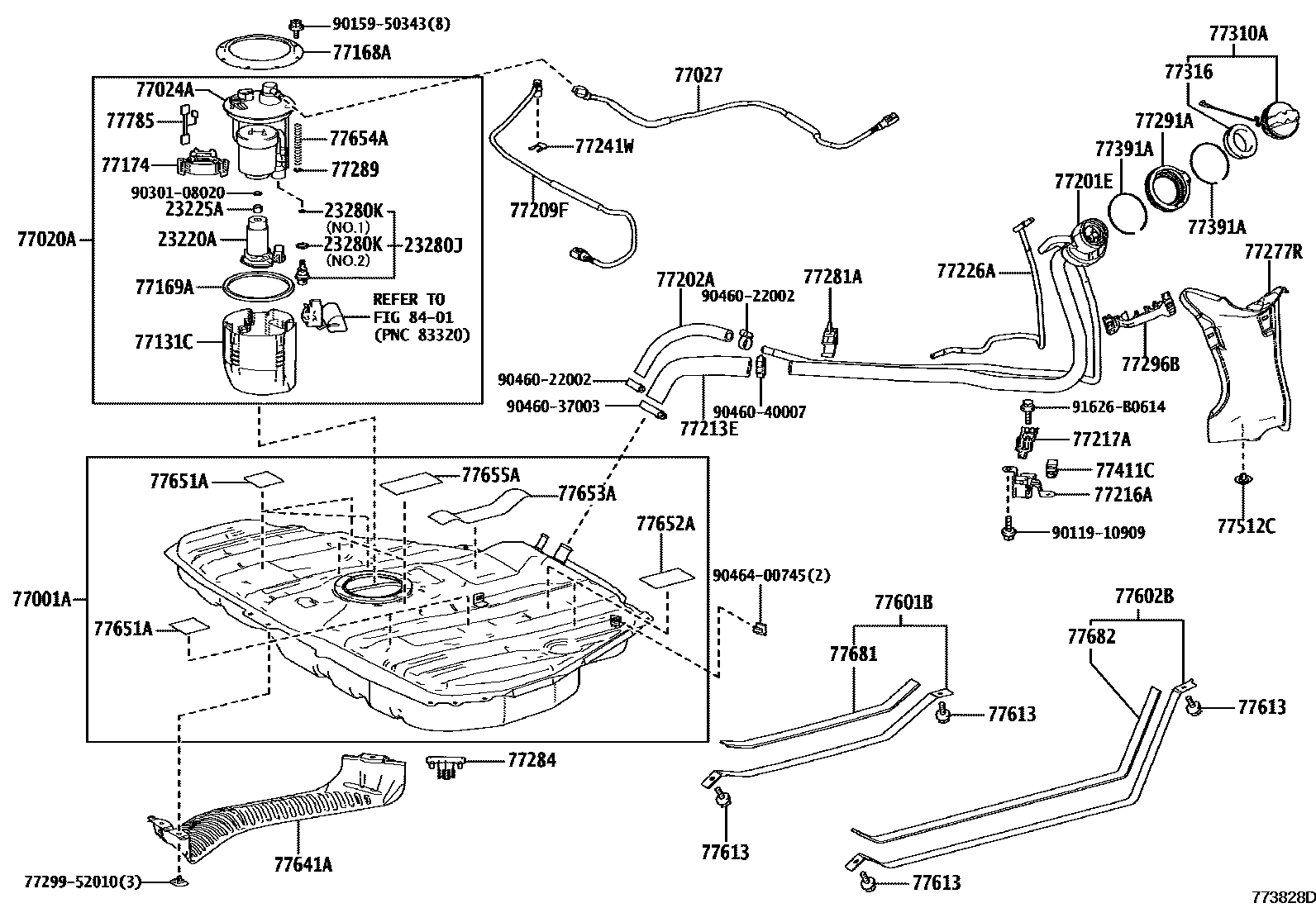

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-28440i¥26,400201506-202207
23225ASPACER, FUEL PUMP
main23225-21020i¥120201506-202207
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i¥6,000201506-202207
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201506-202207
NO.1:REFER ILLUST.
main90301-15024i¥140201506-202207
NO.2:REFER ILLUST.
77001ATANK SUB-ASSY, FUEL
main77001-52530i¥27,300201506-202207
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-52500i¥46,700201506-202207
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-52280i¥7,000201506-202207
77027TUBE SUB-ASSY, FUEL EVAPORATION, NO.2
main77027-52170i¥1,810201506-202207
77131CSUB-TANK, FUEL, NO.1
main77131-52120i¥1,490201506-202207
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i¥1,170201506-202207
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i¥280201506-202207
77174SUPPORT, FUEL SUCTION, NO.1
main77174-28020i¥450201506-202207
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-52480i¥8,100201506-202207
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main95313-13024i¥430201506-202207
L=240
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-52160i¥1,660201506-202207
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-52230i¥1,530201506-202207
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-52220i¥800201506-202207
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-52120i¥460201506-202207
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-52220i¥820201506-202207
77241WCLIP, TUBE JOINT
main77241-33011i¥80201506-202207
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-52160i¥1,250201506-202207
77281ACLAMP, FUEL FILLER PIPE
main77281-52070i¥600201506-202207
77284CLAMP, FUEL TUBE
main77289-52070i¥520201506-202207
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52090i¥470201506-202207
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-52100i¥1,020201506-202207
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-52090i¥800201506-202207
77310ACAP ASSY, FUEL TANK
main77300-12020i¥1,660201506-202207
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201506-202207
77391ARING, FUEL INLET BOX
main77391-12020i¥180201506-202207
77411CSUPPORT, FUEL TUBE GROMMET, NO.1
main77411-20050i¥240201506-202207
77512CBRACKET, FUEL TANK
main77512-35140i¥230201506-202207
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-52040i¥1,090201506-202207
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-52030i¥1,700201506-202207
77613BOLT, FUEL TANK BAND SET
main90119-10971i¥120201506-202207
77641APROTECTOR, FUEL TANK, NO.1
main77641-52040i¥1,940201506-202207
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i¥250201506-202207
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i¥590201506-202207
77653ACUSHION, FUEL TANK, NO.3
main77652-52060i¥270201506-202207
77654ACUSHION, FUEL TANK, NO.4
main77652-52020i¥400201506-202207
77655ACUSHION, FUEL TANK, NO.5
main77653-60060i¥500201506-202207
77681SEAT, FUEL TANK BAND, RH
main77681-52030i¥480201506-202207
77682SEAT, FUEL TANK BAND, LH
main77681-52040i¥700201506-202207
77785HARNESS, FUEL PUMP
main77785-48040i¥950201506-202207
8401
7729952010CLAMP, FUEL TUBE W/GROMMET, NO.5
main77299-52010¥130
9011910909
main90119-10909¥100
9015950343
main90159-50343¥60
9030108020
main90301-08020¥250
9046022002
main90460-22002¥530
9046037003
main90460-37003¥190
9046040007
main90460-40007¥190
9046400745
main90464-00745¥200
91626B0614
main91626-B0614¥60

53 parts on this diagram · 4 diagrams in section
