VACUUM PIPING

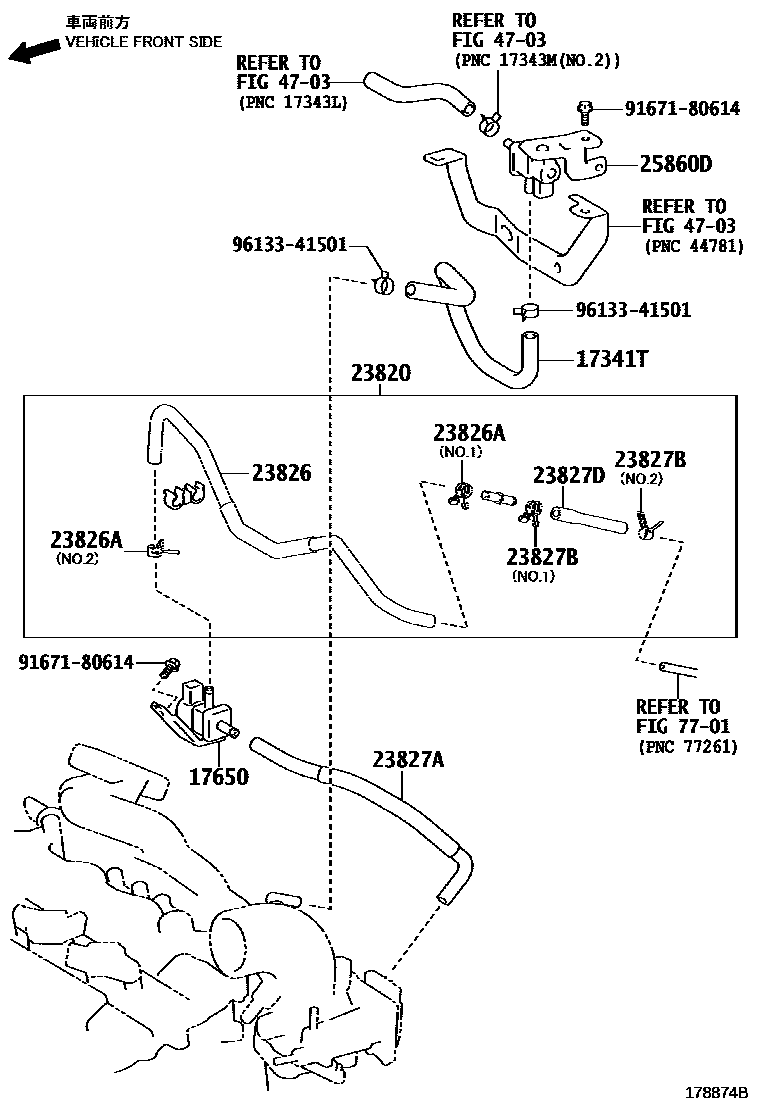

Parts diagram
17341THOSE, AIR, NO.1
main44726-52010i201506-201702
main44726-52011i201703-202207
17650VALVE ASSY, VACUUM SWITCHING
main25860-47030i201506-202207
23820HOSE ASSY, FUEL VAPOR FEED
main23820-21160i201507-202207
main23820-47070i201506-202207
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-21200i201507-202207
main23826-47120i201506-202207
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96132-51100i201506-202207
NO.2:REFER ILLUST.,NO.1:REFER ILLUST.
main96132-51100i201506-201607
NO.2:REFER ILLUST.
main96132-51300i201507-201607
NO.1:REFER ILLUST.
main96133-51101i201608-202207
NO.2:REFER ILLUST.
main96133-51301i201608-202207
NO.1:REFER ILLUST.
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-21170i201507-202207
main23827-47090i201506-202207
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main96132-51000i201506-202207
NO.2:REFER ILLUST.
main96132-51100i201506-202207
NO.1:REFER ILLUST.
main96132-51100i201507-201607
main96133-51101i201608-202207
23827DHOSE, FUEL VAPOR FEED, NO.2
main23827-21180i201507-202207
main23827-47120i201506-202207
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-21130i201507-202207
25860DVALVE ASSY, VACUUM SWITCHING, NO.2
main25860-47040i201506-202207
4703
7701
9167180614
9613341501

14 parts on this diagram · 2 diagrams in section
