HEATING & AIR CONDITIONING - COOLER UNIT

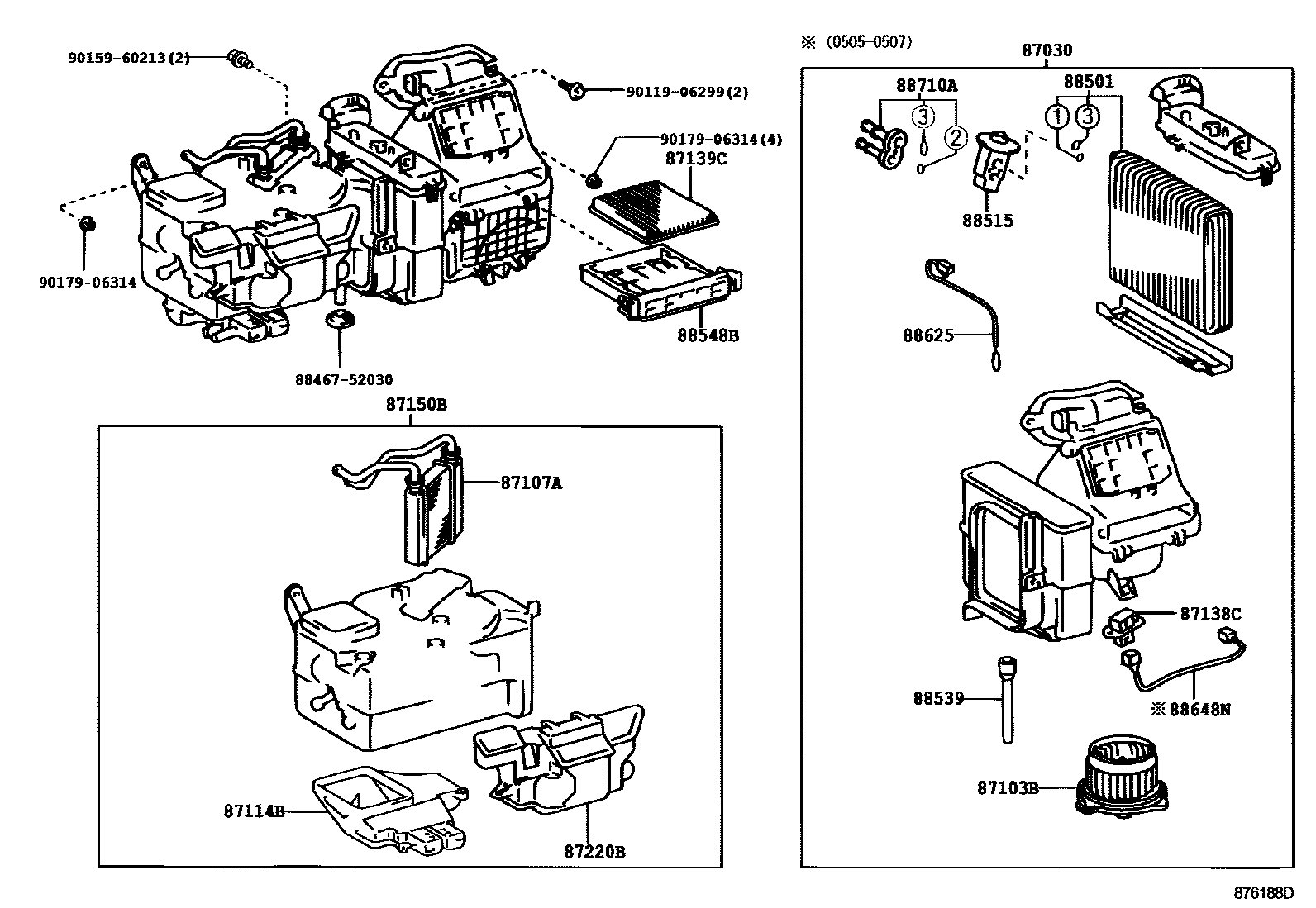

Parts diagram
87030BLOWER ASSY, AIR CONDITIONER
main87030-52510i200308-200505
main87030-52511i200505-200507
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-52060i200308-200507
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-52020i200308-200507
87114BCOVER, HEATER
main87114-52040i200308-200507
87138CRESISTOR, BLOWER
main87138-52010i200308-200507
87139CFILTER, CLEAN AIR
main88568-52010i200308-200507
87150BRADIATOR ASSY, HEATER
main87150-52070i200308-200401
main87150-52071i200401-200507
87220BDUCT ASSY, AIR
main87220-52020i200308-200507
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-52080i200308-200507
88515VALVE, COOLER EXPANSION
main88515-52020i200308-200401
main88515-52040i200401-200507
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-52010i200505-200507
88548BCASE, AIR FILTER
main88548-52010i200308-200507
88625THERMISTOR, COOLER, NO.1
main88625-52070i200308-200505
main88625-52120i200505-200507
88648NWIRING, COOLER, NO.2
main88648-52020i200308-200507
88710ATUBE ASSY, AIR CONDITIONER
main88710-52010i200308-200507
8846752030CUSHION, COOLER CONDENSER, NO.1
9011906299
9015960213
9017906314

19 parts on this diagram · 2 diagrams in section
