REAR SEAT & SEAT TRACK

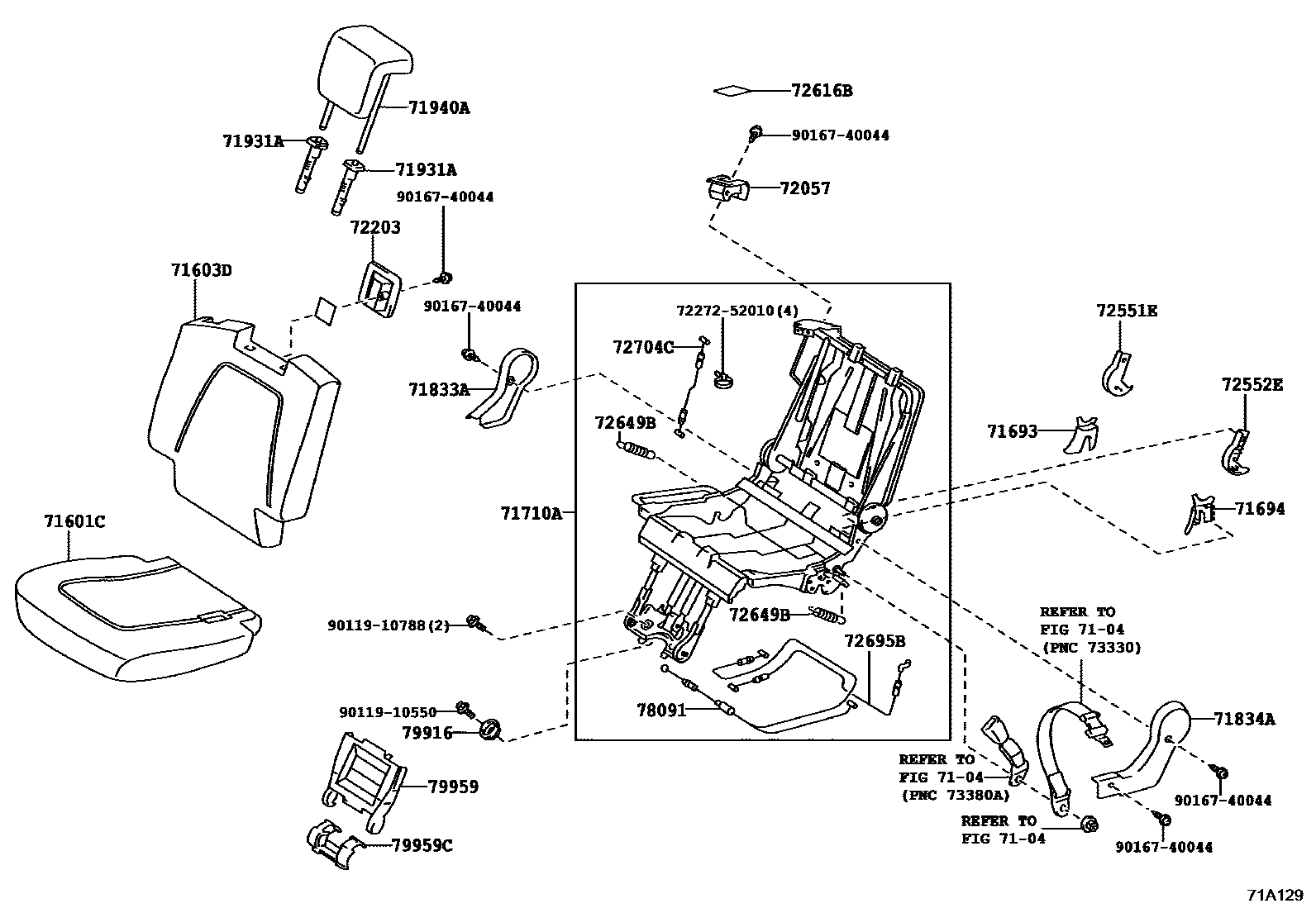

Parts diagram
7104
71601CPAD SUB-ASSY, REAR SEAT CUSHION W/COVER, RH
main71601-52J30-B2i200910-201008
GREGE,TRIM1#
71603DPAD SUB-ASSY, REAR SEATBACK W/COVER, RH
main71603-52L40-B2i200910-201008
GREGE,TRIM1#
71693COVER, REAR SEAT CUSHION HINGE, LOWER RH
main71693-52070-E0i200910-201008
GREGE,TRIM1#
71694COVER, REAR SEAT CUSHION HINGE, LOWER LH
main71694-52060-E0i200910-201008
GREGE,TRIM1#
71710AFRAME ASSY, REAR SIDE SEAT, RH
main71710-52010i200910
71833ACOVER, REAR SEAT RECLINING, NO.1 RH
main71833-52090-E0i200910-201008
GREGE,TRIM1#
71834ACOVER, REAR SEAT RECLINING, NO.1 LH
main71878-52110-E0i200910-201008
GREGE,TRIM1#
71931ASUPPORT, REAR SEAT HEADREST
main71930-44020-E0i200910-201008
W(LOCK),GREGE,TRIM1#
main71931-47010-E4i200910-201008
W/O(LOCK),GREGE,TRIM1#
71940AHEADREST ASSY, REAR SEAT
main71940-52520-E2i200910-201008
GREGE,TRIM1#
72057LEVER SUB-ASSY, REAR SEAT LOCK CONTROL, RH
main72057-52060-E0i200910-201008
GREGE,TRIM1#
72203HANDLE SUB-ASSY, REAR SEAT TRACK
main72203-52040-B0i200910-201008
DK.GRAY,TRIM1#
72551ECOVER, RECLINING HINGE, RH
main72551-52040-E0i200910-201008
GREGE,TRIM1#
72552ECOVER, RECLINING HINGE, LH
main72552-52040-E0i200910-201008
GREGE,TRIM1#
72616BCOVER, REAR SEAT LOCK STRIKER
main72615-52090-E1i200910-201008
GREGE,TRIM1#
72649BSPRING, REAR SEAT CUSHION SUPPORT
main72649-52030i200910
72695BCABLE, REAR SEAT LOCK CONTROL, RH
main72695-52020i200910
72704CCABLE, REAR NO.2 SEAT RECLINING CONTROL
main72704-52070i200910
78091CABLE SUB-ASSY, FOLD SEAT LOCK CONTROL
main78091-52010i200910
79916BRACKET, SEAT LEG, NO.2
main79916-52010i200910
79959COVER, RR SEAT LEG
main79959-52050-B0i200910-201008
DK.GRAY,TRIM1#
79959CCOVER, REAR SEAT LEG
main79959-52060-B0i200910-201008
DK.GRAY,TRIM1#
7227252010CLAMP, SEAT TRACK CONTROL CABLE
9011910550
9011910788
9016740044

26 parts on this diagram · 2 diagrams in section
