HEADLAMP

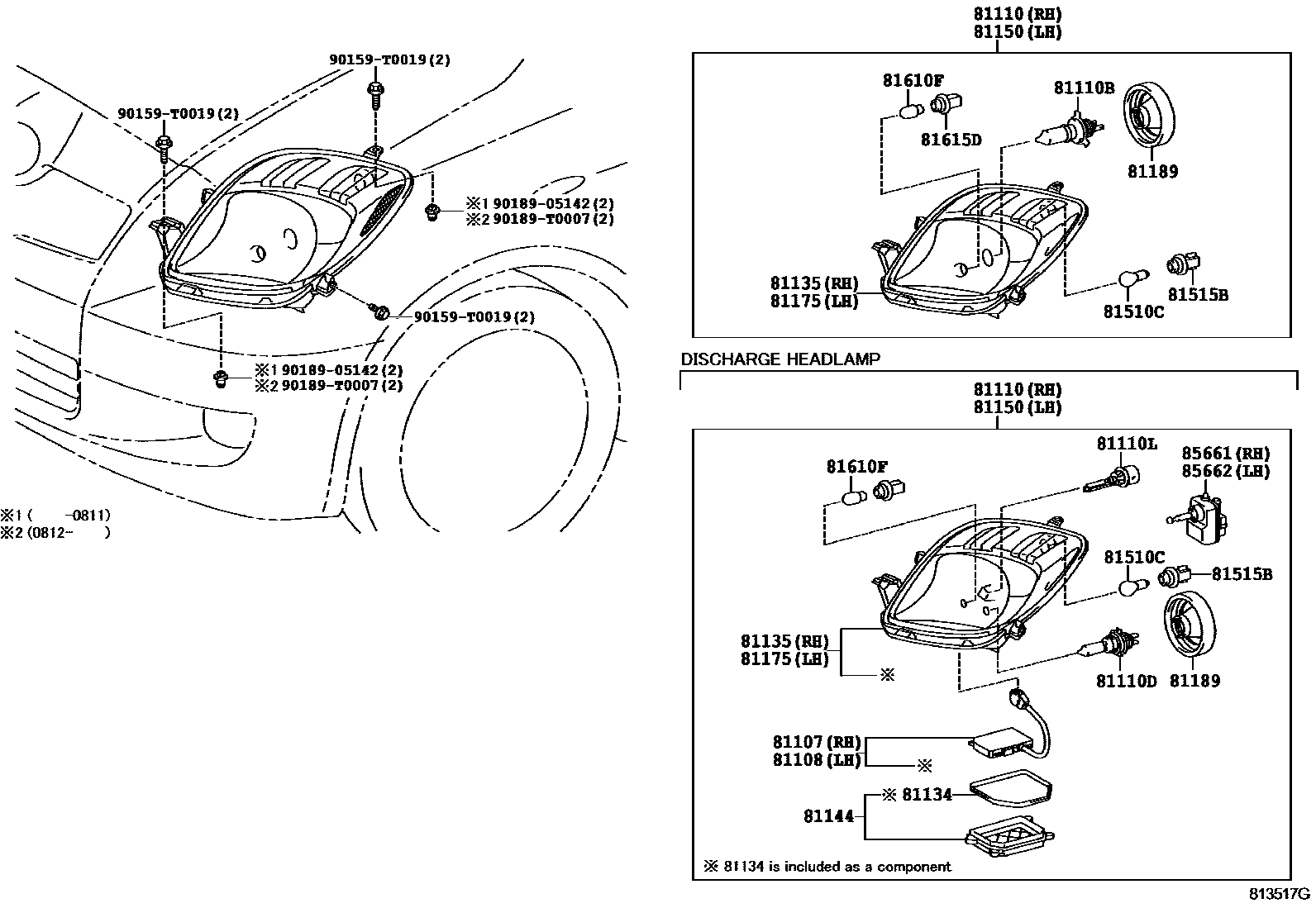

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-0D410i201007
main81107-8C005i200611-200910
main81107-52620i200601-200903
S LIMITED(THAILAND)
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-0D410i201007
main81107-8C005i200910-201007
main81107-52620i200601-200903
S LIMITED(THAILAND)
81110HEADLAMP ASSY, RH
main81110-0D210i200601-200903
main81110-0D240i200611-200910
main81110-0D260i200701-200903
main81110-0D390i200903-201202
main81110-0D400supersedes 81110-0D410i200910
S LIMITED PACKAGE
main81110-0D520i201202-201307
main81110-52620i200601-200903
S LIMITED(THAILAND)
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13058×2i200903-201111
12V 60/55W,HALOGEN
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13063×2i200611-200910
12V 55W,HALOGEN
main90981-13075×2i200910
12V 55W,HALOGEN
main90981-13079×2i200601-200903
12V 55W,HALOGEN,S LIMITED(THAILAND)
81110LBULB, DISCHARGE HEADLAMP
main90981-20015×2i200611-200902
45V 35W
main90981-20029×2i200902-200910
43V 35W
main90981-20009×2i200601-200903
85V 35W,S LIMITED(THAILAND)
81134GASKET, HEADLAMP
main81117-8C001i200611-200910
main90075-68007i201007-201210
main81134-52280i200601-200903
S LIMITED(THAILAND)
81135UNIT ASSY, HEADLAMP, RH
main81130-0D210i200601-200903
main81130-0D260i200701-200903
main81130-0D390i200903-201202
MARK = U
main81130-0D400supersedes 81145-8C007i200910-201409
S LIMITED PACKAGE
main81130-0D520i201202-201307
MARK = R
main81130-52B40i200903-201202
MARK=B4
main81130-52G00i201202-201307
MARK = A3
main81130-8C016i200611-200910
main81145-52620i200601-200903
S LIMITED(THAILAND)
81144COVER, HEADLAMP, NO.1
main81139-13290×2i200601-200903
S LIMITED(THAILAND)
81150HEADLAMP ASSY, LH
main81150-0D210i200601-200903
main81150-0D240i200611-200910
main81150-0D260i200701-200903
main81150-0D390i200903-201307
main81150-0D400supersedes 81150-0D410i200910
S LIMITED PACKAGE
main81150-0D520i201202-201307
main81150-52610i200601-200903
S LIMITED(THAILAND)
81175UNIT ASSY, HEADLAMP, LH
main81170-0D210i200601-200903
main81170-0D260i200701-200903
main81170-0D390i200903-201202
MARK = U
main81170-0D400supersedes 81185-8C007i200910-201409
S LIMITED PACKAGE
main81170-0D520i201202-201307
MARK = R
main81170-52B30i200903-201202
MARK=B4
main81170-52G00i201202-201307
MARK = A3
main81170-8C016i200611-200910
main81185-52610i200601-200903
S LIMITED(THAILAND)
81189COVER, HEADLAMP
main81139-52570×2i200903-201307
main90075-65017×2i200601-200903
main90075-8C008×2supersedes 81135-8C007i200611-200910
main81135-52620×2i200601-200903
S LIMITED(THAILAND)
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15009×2i200601-200903
12V 21W,AMBER
main90981-15020×2i200903-201307
12V 21W,AMBER
main90981-WF005×2i201205-201307
12V 21W
81515BSOCKET, FRONT TURN SIGNAL LAMP
main81515-52570×2i200903-201307
main90075-60069×2i200903
main9008C-07006×2supersedes 90075-60069i200611-200910
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200903
12V 5W
81615DSOCKET, CLEARANCE LAMP
main81138-52570×2i200903-201307
main90075-60046×2i200601-200903
main90075-60077×2i200903-201307
main90075-8C006×2i200611-200910
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12010supersedes 85661-12020i200910-201210
S LIMITED PACKAGE
main85661-52010i200601-200903
S LIMITED(THAILAND)
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12010supersedes 85661-12020i200910-201210
S LIMITED PACKAGE
main85661-52010i200601-200903
S LIMITED(THAILAND)
90159T0019
9018905142
90189T0007

21 parts on this diagram · 5 diagrams in section
