E
EPC Data

LOCK CYLINDER SET

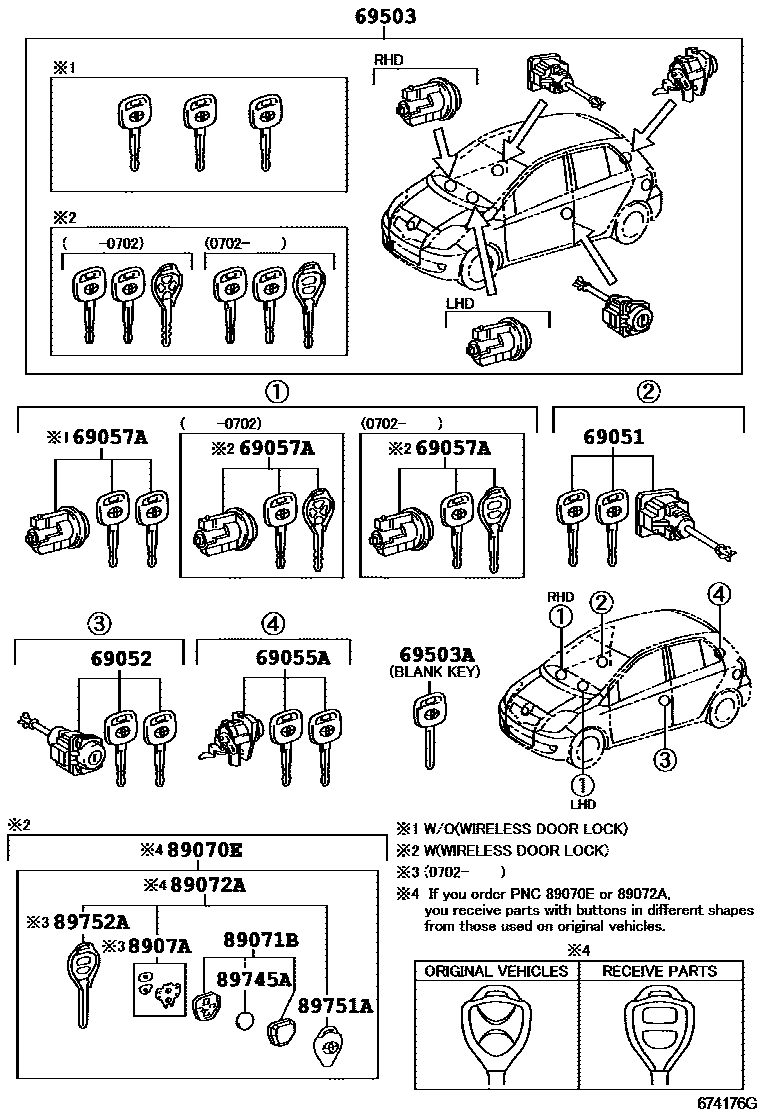

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-0D070i200903-201307
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-0D070i200903-201202
main69052-0D090i200611-200910
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-0D060i200601-200903
main69055-0D080i200910
S LIMITED PACKAGE&WIRELESS DOOR LOCK-WITH
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-0D090i200601-200903
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main69057-0D100i200601-200702
main69057-0D101i200903-201202
TYPE C:REFER ILLUST.
main69057-0D141i200910
S LIMITED PACKAGE&WIRELESS DOOR LOCK-WITH
main69057-0D200i200903-201202
TYPE B:REFER ILLUST.
main69057-0D220i201202-201307
TYPE B:REFER ILLUST.
main69057-0D320i201202-201307
TYPE D:REFER ILLUST.
69503CYLINDER SET, LOCK
main69005-0D110i200903-201202
TYPE A:REFER ILLUST.
main69005-0D120i200601-200702
main69005-0D121i200702-200903
main69005-0D193i200910
S LIMITED PACKAGE&WIRELESS DOOR LOCK-WITH
main69005-0D310i200712-200903
main69005-0D320i200903-201202
TYPE B:REFER ILLUST.
main69005-0D321i201202-201307
TYPE B:REFER ILLUST.
main69005-0D600i201202-201307
TYPE E:REFER ILLUST.
main69005-0D620i201202-201307
TYPE D:REFER ILLUST.
69503AKEY, BLANK
main69515-52120supersedes 69515-52120i200903
MASTER KEY,W(*68)
main90999-00199i200903-201307
MASTER KEY,W(*68)
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-0D210i200611-200910
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89070-0D220i200702-200712
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89070-0D221i200801-200903
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89070-0K341i201202-201307
main89070-0K450i201202-201307
SINGAPORE SPEC
main89070-52740i200601-200701
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89070-0D280i200903-201202
SINGAPORE SPEC
main89070-0K470i201202-201307
SINGAPORE SPEC
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-52180×2i200910
G LIMITED PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89071-71010i200601-200702
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89071-71050i200702-200801
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89071-71051supersedes 89071-71051i200801-200903
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-0D060i200611-200910
WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89072-0D090i200601-200903
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89072-0K101i201202-201307
main89072-0K190i201202-201307
SINGAPORE SPEC
main89072-0D150i200903-201202
SINGAPORE SPEC
main89072-0K200i201202-201307
SINGAPORE SPEC
8907ASWITCH SET, TRANSMITTER
main8907A-71010supersedes 8907A-71010i200903-201307
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
89745ABATTERY, TRANSMITTER
main89745-71010supersedes 89745-52020i200601-200910
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START)
89751ACOVER, TRANSMITTER HOUSING
main89751-0D030×2i200611-200910
WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89751-52120i200601-200702
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89751-52140supersedes 89751-52140i200702-200903
SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT
main89751-0K040×2i201202-201307
SINGAPORE SPEC
main89751-52150×2i200903-201202
SINGAPORE SPEC
89752ACASE, TRANSMITTER HOUSING
main89752-0K040i201202-201307
main89752-0K070i201202-201307
SINGAPORE SPEC
main89752-12080i200611-200910
WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)

13 parts on this diagram · 5 diagrams in section
