BRAKE TUBE & CLAMP

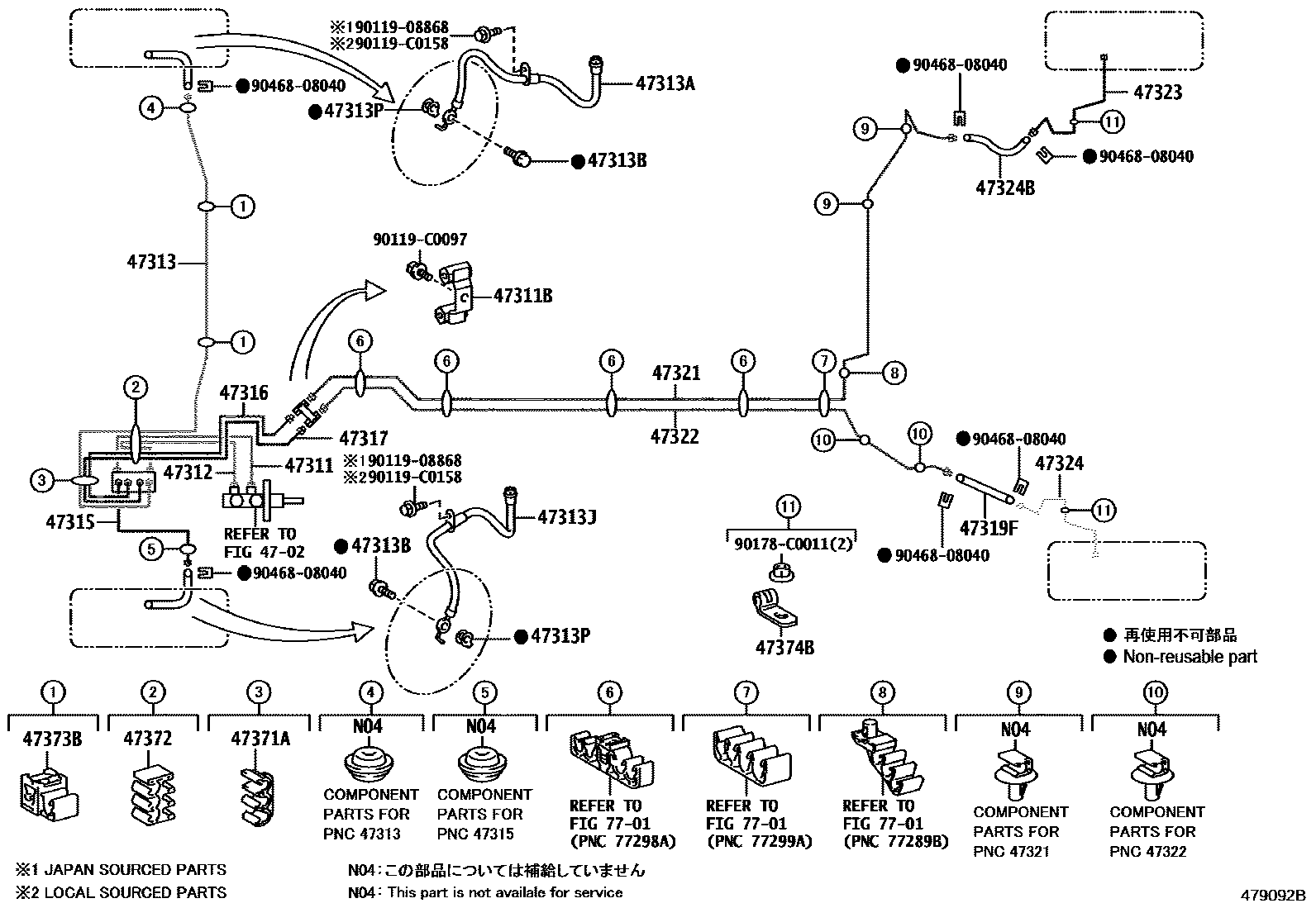

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-0D590i201312-201608
main47311-0D760i201608-202111
main47311-0D770i201608-201911
main47311-0DB30i201812-202111
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-C0001i201312-201911
main90412-C0004i201908-202111
47312TUBE, FRONT BRAKE, NO.2
main47312-0D520i201312-201608
main47312-0D690i201608-202111
main47312-0D700i201608-201911
main47312-0DA60i201812-202111
47313TUBE, FRONT BRAKE, NO.3
main47313-0D510i201312-202111
main47313-0D680i201608-201911
main47313-0D880i201812-202111
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-C2055i201312-202111
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i201312-201608
JAPAN SOURCED PARTS
main90401-10058i201608-202111
(J)
main90401-C0001i201608-202111
(L)
main90401-C0001i201312-201608
LOCAL SOURCED PARTS
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-C2056i201312-202111
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i201312-202111
47315TUBE, FRONT BRAKE, NO.5
main47315-0D510i201312-202111
main47315-0D660i201608-201911
main47315-0D860i201812-202111
47316TUBE, FRONT BRAKE, NO.6
main47316-0D400i201312-202111
main47316-0D420i201608-201911
main47316-0D770i201812-202111
47317TUBE, FRONT BRAKE, NO.7
main47317-0D410i201312-202111
main47317-0D570i201608-201911
main47317-0D770i201812-202111
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-C2060i201312-202111
47321TUBE, REAR BRAKE, NO.1
main47321-0D380i201312-202111
47322TUBE, REAR BRAKE, NO.2
main47322-0D380i201312-202011
main47322-0D470i202011-202111
47323TUBE, REAR BRAKE, NO.3
main47323-0D260i201312-202111
47324TUBE, REAR BRAKE, NO.4
main47324-0D260i201312-202111
47324BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE, NO.2)
main90947-C2059i201312-202111
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00857i201608-201911
main90464-00868i201312-202111
main90464-00892i201812-202111
47372CLAMP, BRAKE TUBE, NO.2
main90464-00925i201608-202111
main90949-01969i201312-201608
main90949-01D34i201812-202111
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D18i201312-202111
47374BCLAMP, BRAKE TUBE, NO.4
main90461-C0002i201502-202111
main90461-C0003i201312-201501
7701
9011908868
90119C0097
90119C0158
90178C0011
9046808040

28 parts on this diagram · 7 diagrams in section
