BRAKE PEDAL & BRACKET

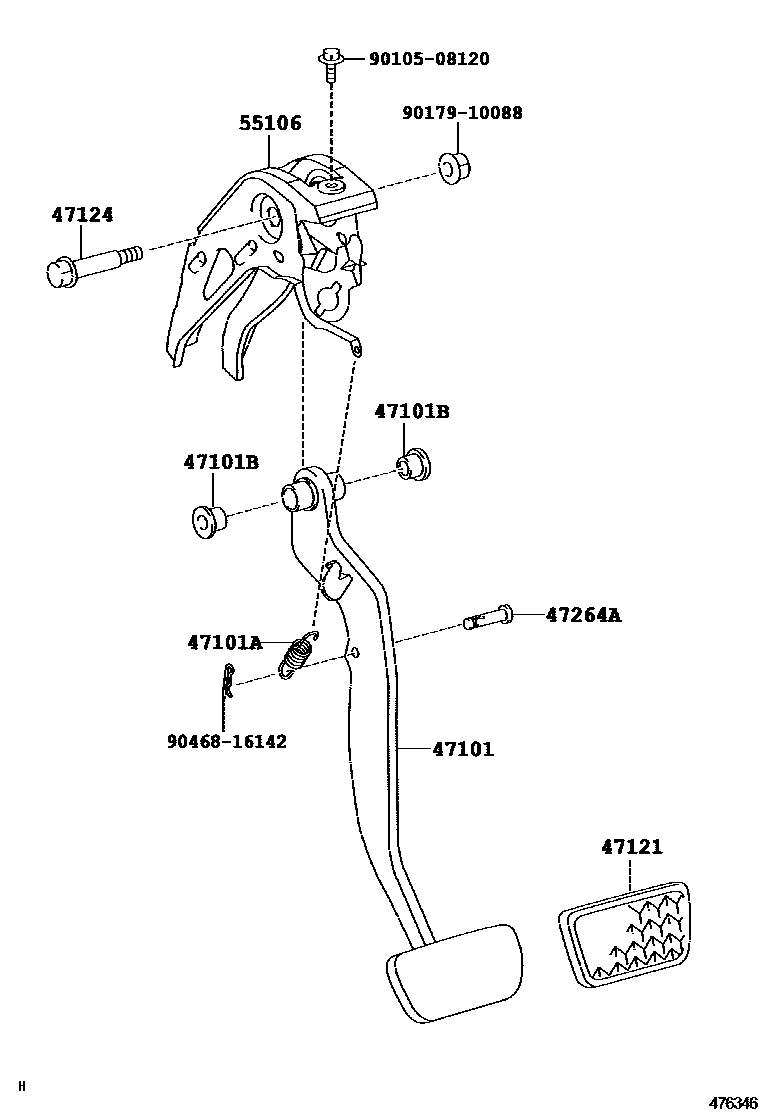

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-0D160i200805
main47101-0D170i200805
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14077i¥180200805-201008
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i¥120200805
47121PAD, BRAKE PEDAL
main31321-0D080i201305
main31321-52010i¥200200805-201304
main47121-0D080i201305
main47121-52010i¥260200805-201304
47124SHAFT, BRAKE PEDAL
main90105-10444i¥160201305
main90109-10167i¥190200805-201305
47264APIN(FOR PUSH ROD)
main90249-08051i¥170200805-201008
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-0D120i200805-201305
main55106-0D280i201305
9010508120
main90105-08120¥90
9017910088
main90179-10088¥100
9046816142
main90468-16142¥70

10 parts on this diagram · 2 diagrams in section
