STARTER

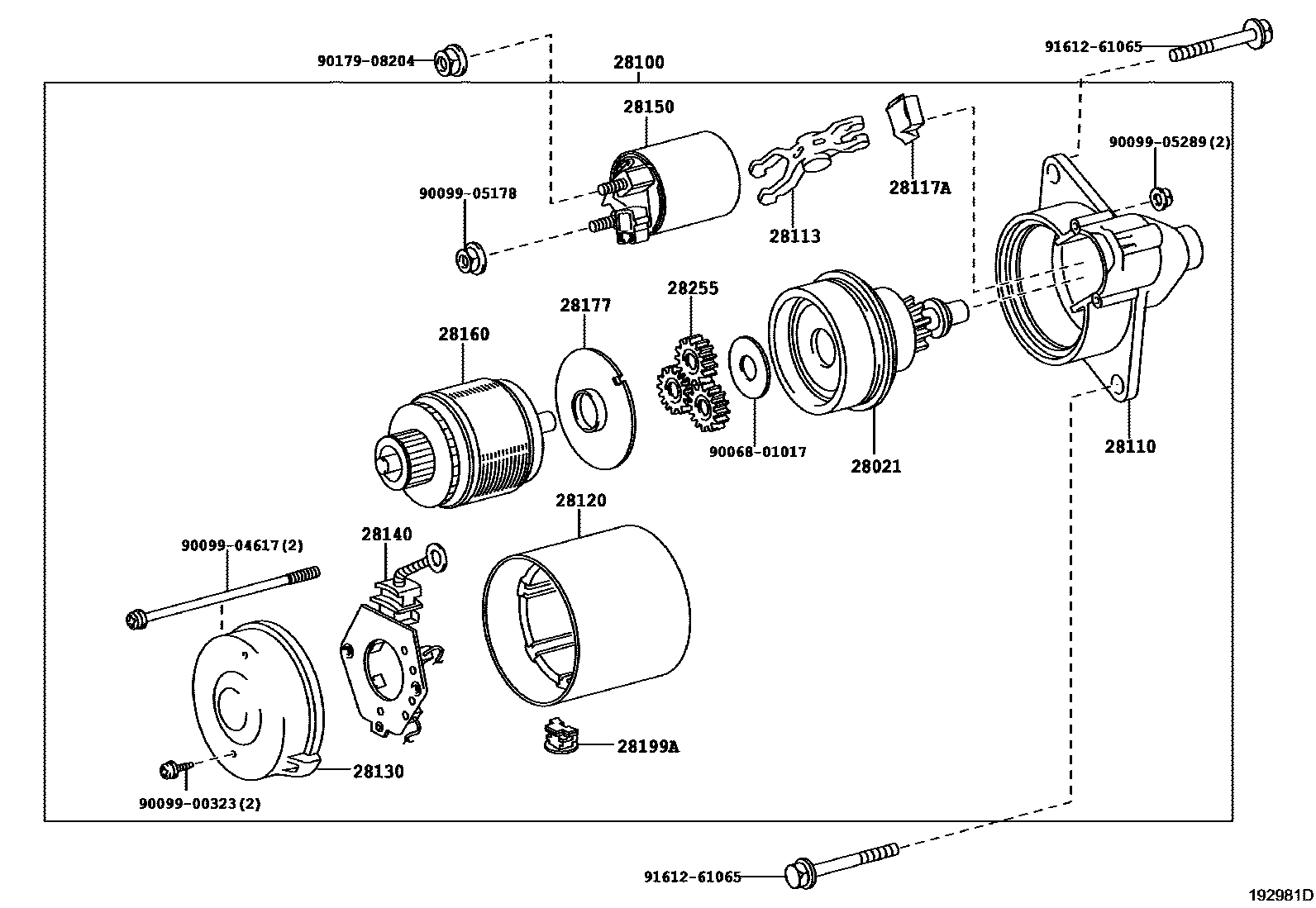

Parts diagram
28021CLUTCH SUB-ASSY, STARTER CENTER BEARING
main28021-21060i201304-201308
main28021-37050i200805-201308
28100STARTER ASSY
main28100-0M070i200805-201308
12V 1.6KW
main28100-0T020i200805-201304
12V 1.6KW
main28100-0T300i201304-201308
12V 1.6KW
28110HOUSING ASSY, STARTER DRIVE
main28110-0M070i200805-201201
main28110-0T020i200805-201304
main28110-37040i201304-201308
28113LEVER, STARTER PINION DRIVE
main28113-0T020i200805-201304
28117ASEAL, RUBBER
main28117-0T020i200805-201304
28120YOKE ASSY, STARTER
main28120-0M070i200805-201308
main28120-28060i201304-201308
main28120-37050i200805-201304
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-0M070i200805-201201
main28130-0T020i200805-201304
main28130-37120i201304-201308
28140HOLDER ASSY, STARTER BRUSH
main28140-0T020i200807-201308
main28140-37050i200805-200807
28150SWITCH ASSY, MAGNET STARTER
main28150-0M070i200905-201308
main28150-0T020i200805-201304
main28150-37020i200805-200905
28160ARMATURE ASSY, STARTER
main28160-0T020i200905-201308
main28160-21060i201304-201308
main28160-37050i200805-200905
28177PLATE(FOR STARTER ARMATURE)
main28177-0T020i200805-201304
main28177-28040i201304-201308
28199APROTECTOR, DUST STARTER
main28199-0M070i200805-201201
main28199-37050i200805-201304
28255GEAR, PLANET
main28255-28040i201304-201308
main28255-37050i200805-201304
9006801017
9009900323
9009904617
9009905178
9009905289
9017908204
9161261065

20 parts on this diagram · 4 diagrams in section
