FRONT STEERING GEAR & LINK

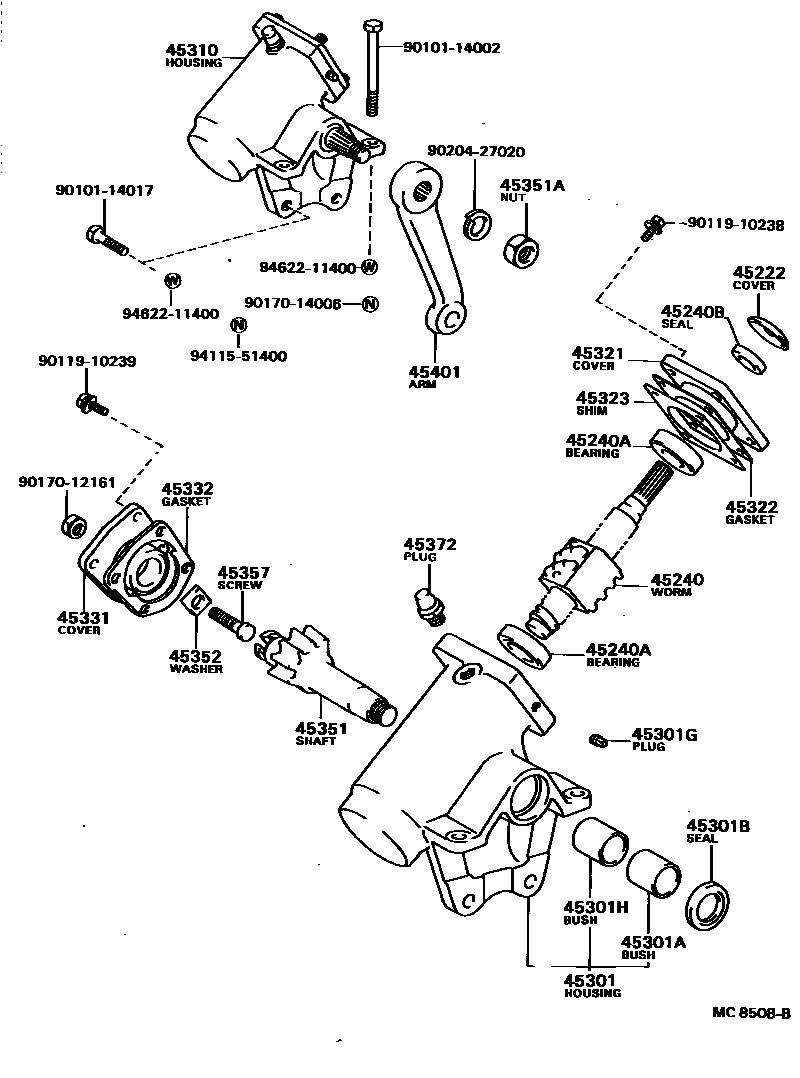

Parts diagram
45222COVER, STEERING GEAR DUST
main45222-26010i198205-199301
45240WORM ASSY, STEERING
main45240-36090i198205-199301
main45240-36100i198205-199301
45240ABEARING(FOR STEERING WORM)
main90363-25046i198205-199301
45240BSEAL, OIL(FOR STEERING WORM)
main90311-22103i198205-199301
45301HOUSING SUB-ASSY, STEERING GEAR
main45301-36120i198205-199301
main45301-36130i198205-199301
45301ABUSH OR BEARING, SECTOR SHAFT, NO.1
main90999-73060i198205-199301
45301BSEAL, OIL(FOR SECTOR SHAFT)
main90311-36104i198205-199301
45301GPLUG, STEERING GEAR BOX OIL
main90345-51001i198205-199301
45301HBUSH OR BEARING, SECTOR SHAFT, NO.2
main90999-73060i198205-199301
45310HOUSING ASSY, STEERING GEAR
main45310-36140i198205-199301
main45310-36150i198205-199301
45321COVER, GEAR HOUSING END
main45321-36030i198205-199301
45322GASKET, GEAR HOUSING END COVER
main45322-37010i198205-199301
45323SHIM, GEAR HOUSING END COVER
main45323-37010i198205-199301
T=0.05,T=0.05
main45323-37020i198205-199301
T=0.06,T=0.06
main45323-37030i198205-199301
T=0.07,T=0.07
main45323-37040i198205-199301
T=0.10,T=0.10
main45323-37050i198205-199301
T=0.20,T=0.20
main45323-37060i198205-199301
T=0.50,T=0.50
45331COVER, SECTOR SHAFT END
main45304-36040i198205-199301
45332GASKET, SECTOR SHAFT END COVER
main45332-36030i198205-199301
45351SHAFT, STEERING SECTOR
main45351-36040i198205-199301
45351ANUT, HEXAGON(FOR SECTOR SHAFT TO PITMAN ARM SETTING)
main90170-27033i198205-199301
45352WASHER, SECTOR SHAFT THRUST
main45352-37010i198205-199301
T=1.95,T=1.95
main45353-37010i198205-199301
T=2.00,T=2.00
main45354-37010i198205-199301
T=2.05,T=2.05
45357SCREW, SECTOR SHAFT ADJUSTING
main45357-36010i198205-199301
45372PLUG, STEERING GEAR HOUSING OIL
main90930-03058i198205-199301
45401ARM SUB-ASSY, PITMAN
main45411-36210i198205-199301
main45411-36220i198205-199301
9010114002
9010114017
9011910238
9011910239
9017012161
9017014006
9020427020
9411551400
9462211400

30 parts on this diagram · 3 diagrams in section
