WATER PUMP

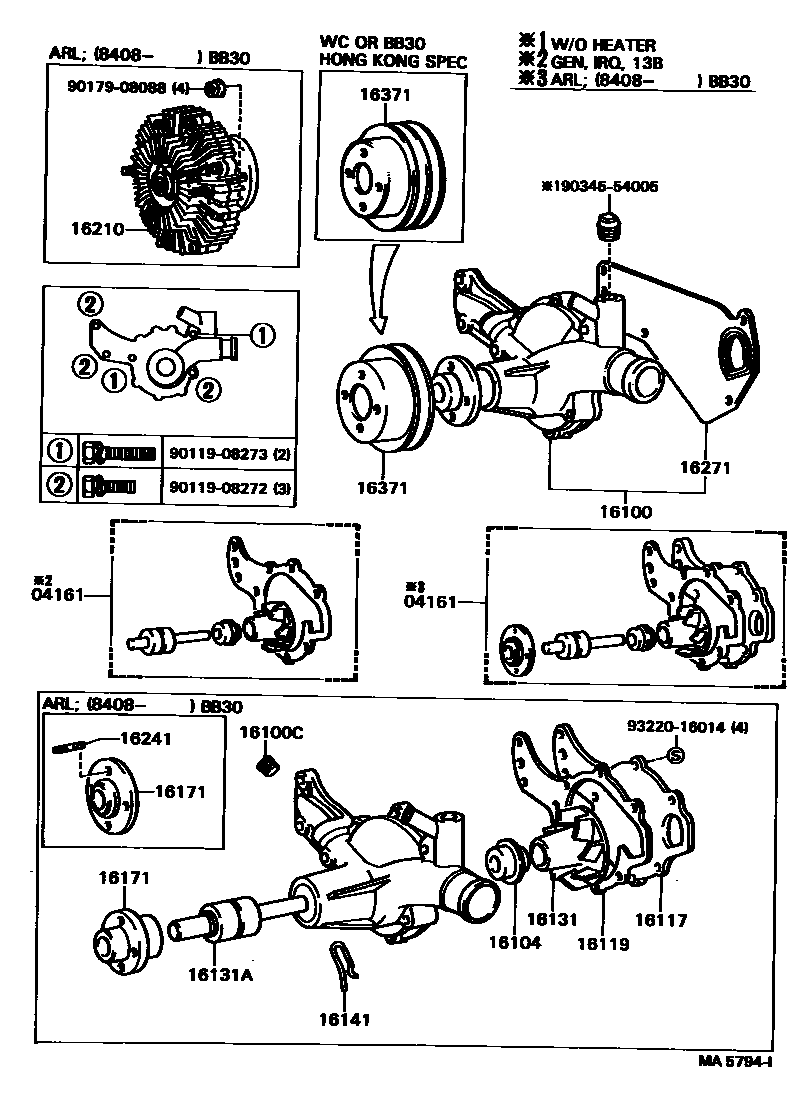

Parts diagram
04161PUMP KIT, WATER
main04161-35020i¥4,020198205-198408
sub04161-35021¥4,000
main04161-56040i¥6,700198205-198808
sub04161-56041¥5,600
main04161-56070i¥6,100198405-198610
HONG KONG SPEC
main04161-56070i¥6,100198205-198808
main04161-56080i¥6,600198205-198808
main04161-68010i¥6,100198610-199001
16100PUMP ASSY, ENGINE WATER
main16100-19235i¥11,700199001-199301
main16100-39315i¥9,800198205-198212
sub16100-39316¥11,900
main16100-39335i¥12,500198205-198212
W/PS
main16100-39335i¥12,500198212-198408
main16100-39355i¥13,600198408-198812
sub16100-39356¥11,200
main16100-39356i¥11,200198812-199301
main16100-59075i¥17,900198205-198704
sub16100-59076¥14,800
main16100-59076i¥14,800198704-198808
main16100-59085i¥16,300198205-198808
main16100-59085i¥16,300198405-198610
HONG KONG SPEC
main16100-59105i¥16,600198205-198808
main16100-59175i¥14,200198808-199301
main16100-59185i¥14,200198808-199301
sub16100-59186¥14,900
main16100-59195i¥14,200198808-199301
sub16100-59196¥13,900
main16100-69035i¥18,700198610-199301
main16100-69175i¥18,900198610-199001
sub16100-69176¥18,800
main16100-69176i¥18,800199001-199301
16100CPLUG, W/HEAD TAPER SCREW
main15184-15010i¥450198205-198808
16104SEAL SET, WATER PUMP
main16104-15020i¥2,490198507-199001
main16104-41111i¥2,350198205-198507
sub16104-15020¥2,490
main16104-52011i¥4,920198405-198507
HONG KONG SPEC
sub16104-52012¥4,650
main16104-52011i¥4,920198205-198507
sub16104-52012¥4,650
main16104-52013i¥4,710198507-198610
HONG KONG SPEC
main16104-52013i¥4,710198507-198808
16117PLATE, WATER PUMP
main16117-56040i¥1,650198205-198808
main16117-58010i¥1,010198808-199301
main16117-61110i¥2,890198610-199301
16119GASKET, WATER PUMP BODY
main16119-56040i¥640198205-198808
sub16119-56041¥550
16131ROTOR, WATER PUMP
main16131-35010i198205-198408
main16131-56030i¥1,060198205-198808
main16131-56040i198405-198610
HONG KONG SPEC
main16131-56040i198205-198808
main16131-68010i¥880198610-199001
16131ABEARING, WATER PUMP
main90369-30011i¥3,600198205-198212
sub90029-36816¥3,270
main90369-30028i¥2,170198205-198704
main90369-30060i¥1,920198704-198804
sub90369-30061¥1,920
main90369-30061i¥1,920198804-198808
main90369-35007i¥3,810198205-198212
W/PS
sub90029-36839¥4,840
main90369-35007i¥3,810198212-199301
sub90029-36839¥4,840
main90369-35016i¥3,000198610-199001
sub90029-36842¥3,810
main90369-38001i¥3,050198205-198808
main90369-38001i¥3,050198405-198610
HONG KONG SPEC
16141WIRE, WATER PUMP BEARING RETAINING
main16141-60010i¥440198205-198808
main16141-68010i¥210198610-199001
main16141-76010i¥330198405-198610
HONG KONG SPEC
main16141-76010i¥330198205-198808
16171SEAT, WATER PUMP PULLEY
main16171-13020i¥1,850198205-198212
W/PS
main16171-13020i¥1,850198212-199301
main16171-38022i¥1,780198205-198212
main16171-41170i¥1,050198610-199001
main16171-56010i¥1,800198205-198808
main16171-57011i¥1,680198405-198610
HONG KONG SPEC
main16171-57011i¥1,680198205-199301
main16171-61071i¥1,780198205-199301
16210COUPLING ASSY, FLUID
main16210-17030i¥37,900199001-199301
main16210-35010i¥29,000198205-198210
W/PS
sub16210-35011¥29,000
main16210-35011i¥29,000198210-198212
W/PS
main16210-35011i¥29,000198212-199301
main16210-38050i¥28,900198205-198212
main16210-58011i¥37,900198205-198307
sub16210-58012¥38,300
main16210-58012i¥38,300198307-198808
main16210-58040i¥38,300198808-199005
sub16210-58041¥31,700
main16210-58041i¥31,700199005-199301
main16210-61130i¥37,600198610-199301
main16210-68040i¥38,200198610-199001
sub16210-17040¥37,900
16241BOLT, STUD(FOR WATER PUMP COUPLING)
main16193-33030i¥390198205-198212
main16198-41050i¥330198610-199301
main16198-41170i¥230198205-198808
main16241-28020i¥330198205-198212
W/PS
main16241-28020i¥330198212-199301
main90116-08112i¥140198610-199001
16271GASKET, WATER PUMP
main16271-17010i¥580199001-199301
main16271-56020i¥1,470198205-198808
sub16271-56030¥930
main16271-56030i¥930198808-199301
sub16271-56031¥930
main16271-61010i¥510198610-199001
sub16271-61020¥520
main16271-61020i¥520199001-199301
main16271-68010i¥1,000198610-199001
sub16271-68020¥1,000
16371PULLEY, FAN
main16173-35010i¥4,280198205-198212
W/PS
main16173-35010i¥4,280198212-198408
main16173-35030i¥4,030198408-199301
main16173-38011i¥2,770198205-198212
main16173-61210i¥3,910198610-199301
main16371-17010i¥2,730199001-199301
main16371-56020i¥2,270198205-198211
sub16371-56021¥2,280
main16371-56021i¥2,280198211-198808
main16371-56040i¥3,370198205-198808
main16371-56060i¥5,200198808-199301
main16371-56070i¥3,530199001-199301
main16371-58010i¥23,800198205-198808
main16371-58010i¥23,800198405-198610
HONG KONG SPEC
main16371-58020i¥3,620198205-198808
main16371-58030i¥3,230198808-199301
main16371-58040i¥4,000198808-199301
sub16371-58041¥3,330
main16371-58050i¥4,000198808-199301
main16371-68010i¥3,010198610-199001
main16371-68030i¥17,300198610-199001
9011908272
main90119-08272¥190
9011908273
main90119-08273¥210
9017908088
main90179-08088¥160
9034554005
main90345-54005¥270
9322016014
main93220-16014¥80

19 parts on this diagram · 7 diagrams in section
