BRAKE BOOSTER & VACUUM TUBE

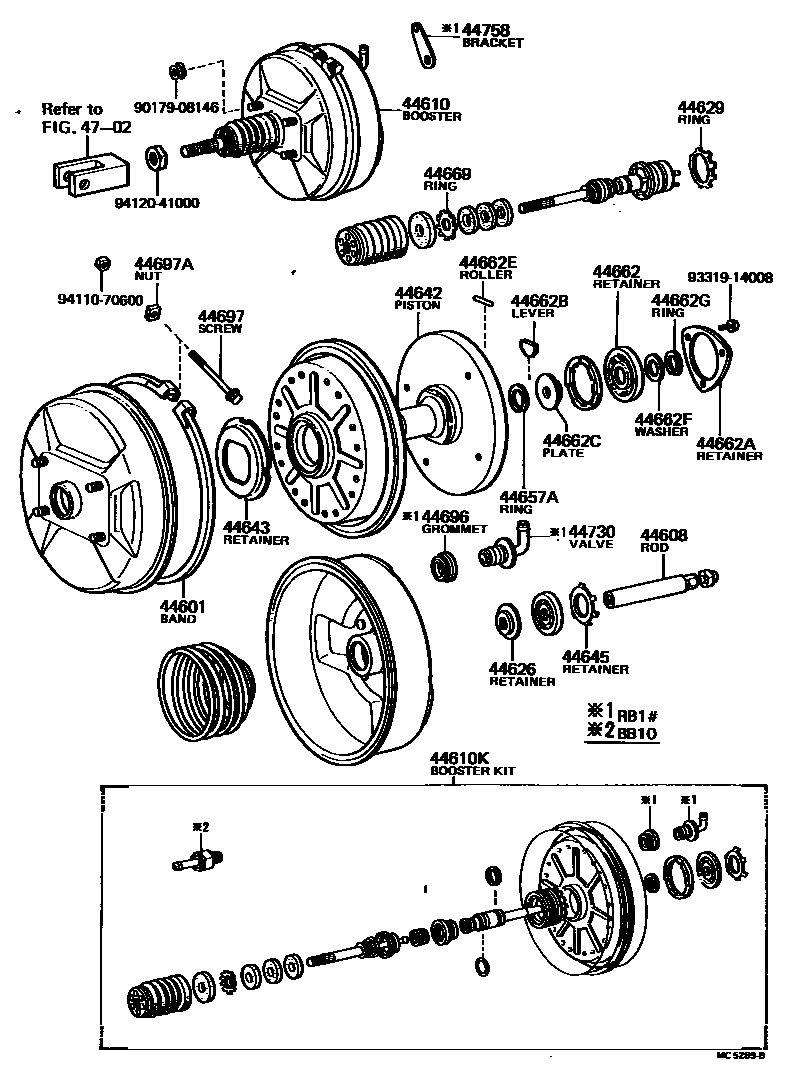

Parts diagram
44601BAND SUB-ASSY, BOOSTER BODY
main44605-36120i197708-198204
44608PUSH ROD SUB-ASSY, BOOSTER
main44606-36120i197708-198204
44610BOOSTER ASSY, BRAKE
main44610-36170i197708-198204
main44610-36180i197708-198204
44610KBOOSTER KIT, BRAKE
main04443-36020i197708-198204
main04443-36030i197708-198204
44626RETAINER, BOOSTER ROD CUP
main44626-60010i197708-198204
44629RING, CIRCULAR INTERNAL
main44629-30090i197708-198204
44642PISTON, BRAKE BOOSTER
main44642-36120i197708-198204
44643RETAINER, DIAPHRAGM
main44643-60010i197708-198204
44645RETAINER, BOOSTER PUSH ROD SEAL
main44628-60010i197708-198204
44657ARING, SNAP(FOR BOOSTER AIR VALVE STOPPER)
main96150-01600i197708-198204
44662RETAINER, REACTION, NO.1
main44662-36120i197708-198204
44662ARETAINER, REACTION, NO.2
main44663-60010i197708-198204
44662BLEVER, REACTION
main44661-60010i197708-198204
44662CPLATE, REACTION, NO.1
main44653-36160i197708-198204
44662EROLLER(FOR REACTION LEVER)
main44667-36120i197708-198204
44662FWASHER(FOR REACTION LEVER)
main90201-19272i197708-198204
44662GRING, SNAP(FOR REACTION RETAINER)
main96150-01800i197708-198204
44669RING, CIRCULAR INTERNAL(FOR AIR CLEANER ELEMENT STOPPER)
main44669-60010i197708-198204
44696GROMMET, CHECK VALVE
main90480-24439i197708-198204
44697SCREW, BOOSTER BAND SET
main44681-30170i197708-198204
44697ANUT(FOR BOOSTER BAND SET)
main44686-30030i197708-198204
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-20060i197708-198204
BOOSTER SIDE
main44730-36050i197708-198204
RESERVOIR SIDE
main44730-60040i197708-198204
44758BRACKET, VACUUM CHECK VALVE
main44758-36020i197708-198204
4702
9017908146
9331914008
9411070600
9412041000

28 parts on this diagram · 5 diagrams in section
