CONTROL SHAFT & CROSSSHAFT

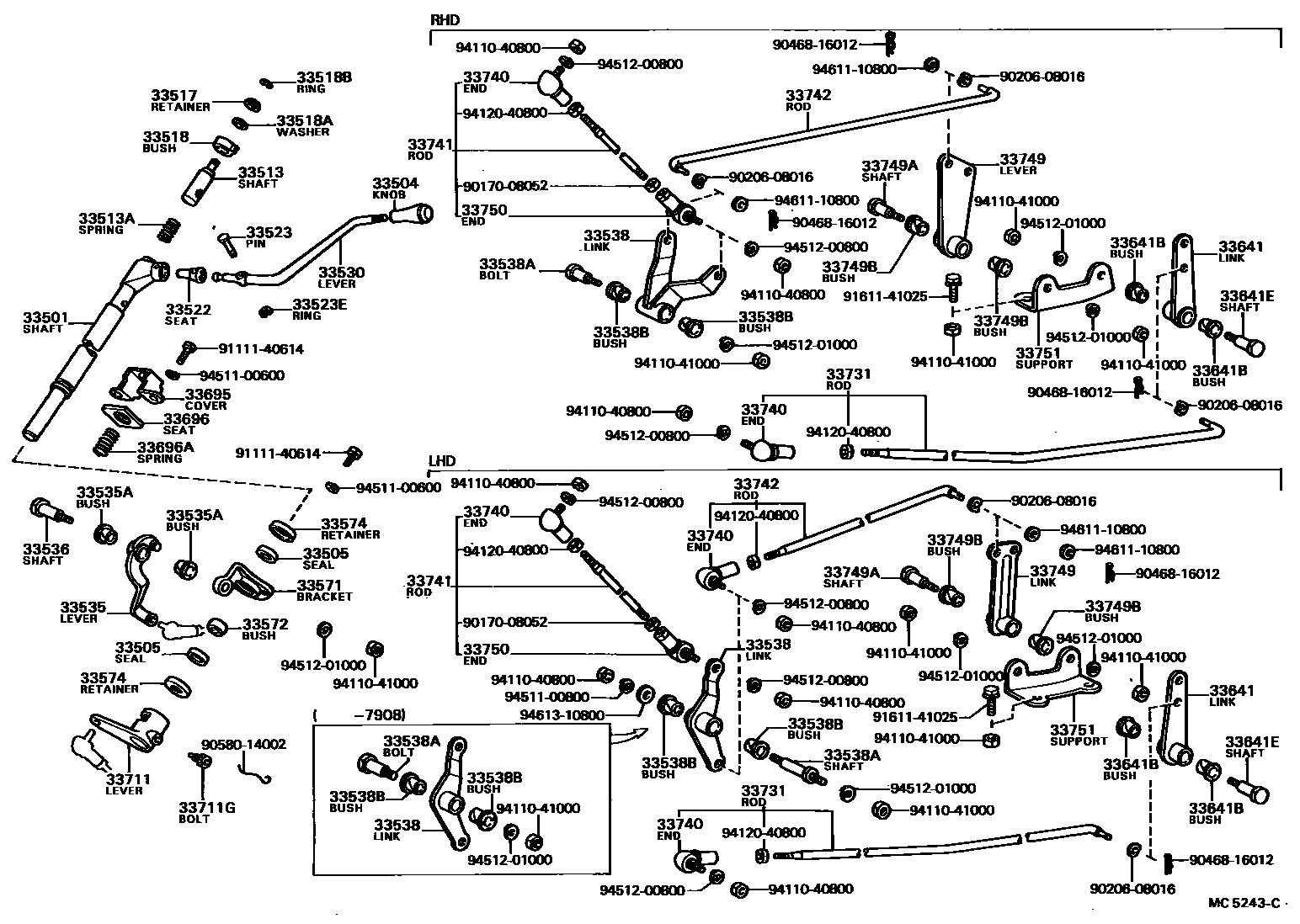

Parts diagram
33501SHAFT SUB-ASSY, CONTROL (FOR COLUMN SHIFT)
main33501-36120i197708-197911
main33501-36130i197708-197911
33504KNOB SUB-ASSY, SHIFT LEVER (FOR COLUMN SHIFT)
main33504-30110i197708-197911
33505SEAL SUB-ASSY, CONTROL SHAFT DUST (FOR COLUMN SHIFT)
main90303-17005i197708-197911
33513SHAFT, CONTROL SHAFT BRACKET, UPPER
main33513-36020i197708-197911
33513ASPRING, COMPRESSION (FOR BRACKET UPPER SHAFT)
main90501-14395i197708-197711
main90501-16034i197711-197911
33517RETAINER, CONTROL SHAFT UPPER SPRING
main33517-30010i197708-197911
33518BUSH, UPPER CONTROL SHAFT PIECE
main33518-36010i197708-197911
33518AWASHER, PLATE (FOR UPPER CONTROL SHAFT PIECE BUSH)
main33515-30010i197708-197911
33518BRING, E (FOR UPPER CONTROL SHAFT PIECE BUSH)
main90523-06019i197708-197911
33522SEAT, SHIFT LEVER PLATE (FOR COLUMN SHIFT)
main33522-36010i197708-197911
33523PIN, SHIFT LEVER (FOR COLUMN SHIFT)
main90249-07001i197708-197911
33523ERING, E (FOR SHIFT LEVER PIN)
main96160-00500i197708-197911
33530LEVER ASSY, SHIFT (FOR COLUMN SHIFT)
main33541-36080i197708-197911
main33541-36090i197708-197911
33535LEVER, CONTROL SELECT (FOR COLUMN SHIFT)
main33535-36010i197708-197911
main33535-36020i197708-197911
33535ABUSH (FOR CONTROL SELECT LEVER)
main90386-13007i197708-197911
33536SHAFT, CONTROL SELECT LEVER (FOR COLUMN SHIFT)
main33536-25010i197708-197911
33538LINK, SHIFTING LEVER
main33538-36081i197708-197908
main33538-36082i197908-197911
main33538-36091i197708-197911
33538ABOLT (FOR SHIFTING LEVER LINK SETTING)
main33536-36010i197708-197908
main33536-36070i197908-197911
33538BBUSH (FOR SHIFTING LEVER LINK)
main90386-13007i197708-197911
33571BRACKET, CONTROL SHAFT, LOWER (FOR COLUMN SHIFT)
main33571-36021i197708-197911
33572BUSH, CONTROL SHAFT LOWER (FOR COLUMN SHIFT)
main33572-36010i197708-197911
33574RETAINER, DUST SEAL (FOR COLUMN SHIFT CONTROL SHAFT)
main33574-25010i197708-197911
33641LINK, SELECTING (FOR COLUMN SHIFT)
main33641-36060i197708-197911
RR
main33641-36080i197708-197911
RR
main33641-36120i197708-197911
FR
33641BBUSH (FOR SELECTING LINK)
main90386-13007i197708-197911
33641ESHAFT, SELECTING LINK
main33536-25010i197708-197911
FR
main33536-36020i197708-197911
RR
33695COVER, SELECTING SPRING (FOR COLUMN SHIFT)
main33695-36010i197708-197911
33696SEAT, SELECT SPRING
main33696-36010i197708-197911
33696ASPRING, COMPRESSION
main90501-20713i197708-197911
33711LEVER, CONTROL SHAFT (FOR COLUMN SHIFT)
main33527-36032i197708-197911
33711GBOLT, CONTROL SHAFT LEVER LOCK
main33218-35010i197708-197911
33731ROD, GEAR SELECTING, NO.1 (FOR COLUMN SHIFT)
main33720-36100i197708-197911
main33720-36110i197708-197911
33740END ASSY, CONNECTING ROD, NO.1(FOR COLUMN SHIFT)
main33740-35011i197708-197911
33741ROD, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
main33710-36100i197708-197911
33742ROD, GEAR SHIFTING, NO.2(FOR COLUMN SHIFT)
main33702-36150i197708-197911
RR
main33730-36100i197708-197911
FR
main33742-36073i197708-197911
FR
main33840-36160i197708-197911
RR
33749LEVER, GEAR SHIFTING, NO.3 (FOR COLUMN SHIFT)
main33543-36040i197708-197911
FR
main33602-36010i197708-197911
FR
main33643-36011i197708-197911
RR
main33745-36050i197708-197911
RR
33749ASHAFT, CONTROL SELECT LEVER
main33536-25010i197708-197911
main33536-36010i197708-197911
33749BBUSH (FOR COLUMN SHIFT GEAR SHIFTING LEVER)
main90386-13007i197708-197911
33750END, CONNECTING ROD, NO.2 (FOR COLUMN SHIFT)
main33750-35011i197708-197911
33751SUPPORT, GEAR SHIFT LINK LEVER (FOR COLUMN SHIFT)
main33611-36040i197708-197911
RR
main33617-36011i197708-197911
RR
main33752-36011i197708-197911
FR
main33752-36022i197708-197911
FR
9017008052
9020608016
9046816012
9058014002
9111140614
9161141025
9411040800
9411041000
9412040800
9451100600
9451100800
9451200800
9451201000
9461110800
9461310800

54 parts on this diagram · 2 diagrams in section
