FUEL PIPE & CLAMP

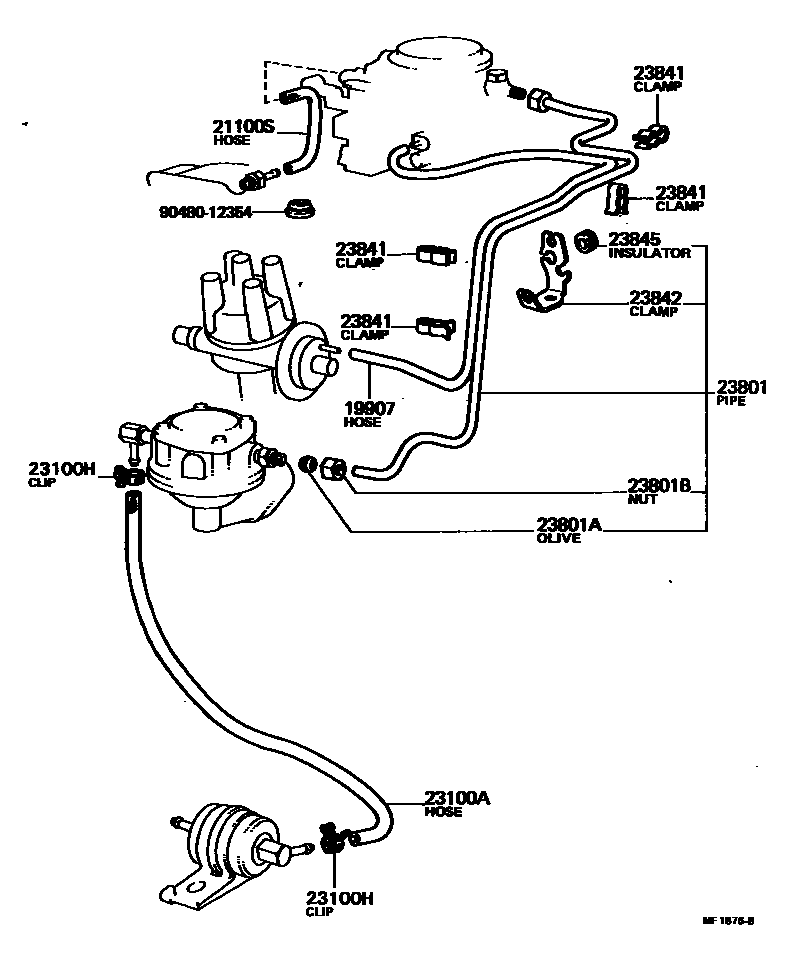

Parts diagram
19907HOSE, VACUUM, NO.1
main90445-07106i197708-197712
L=730
main95411-19995i197712-197911
*H,L=750
21100SHOSE(FOR CARBURETOR TO MANIFOLD)
main90445-07055i197708-197712
L=160
main95411-19930i197712-197911
*H,L=160
23100AHOSE, FUEL
main95332-08020i197708-197911
L=200
main95332-08030i197911-198008
*H,L=240
main95332-08030i198008-198204
*H,L=260
main95335-08046i197708-197911
L=420
23100HCLIP(FOR FUEL HOSE)
main96132-30600i197911-198008
PIPE SIDE
main96132-30600i198008-198204
PUMP SIDE
main96132-30800i197708-198008
FILTER TO PUMP SIDE
main96132-30800i198008-198204
FILTER SIDE
23801PIPE OR HOSE SUB-ASSY, CARBURETOR FUEL, NO.1
main23801-44051i197708-197911
main95332-08020i198008-198204
L=200(*H,L=190)
main95332-08030i197911-198008
L=300(*H,L=260)
23801AOLIVE(FOR FUEL PIPE)
main96395-71400i197708-197911
23801BNUT, UNION(FOR FUEL PIPE)
main90402-13041i197708-197911
23841CLAMP, FUEL PIPE(HOSE), NO.1
main90461-06170i197911-198008
main90468-05025i197708-197911
23842CLAMP, FUEL PIPE(HOSE), NO.2
main23841-44010i197708-197911
23845INSULATOR, FUEL PIPE
main90480-11124i197708-197911
9048012354

11 parts on this diagram · 3 diagrams in section
