WIRING & CLAMP

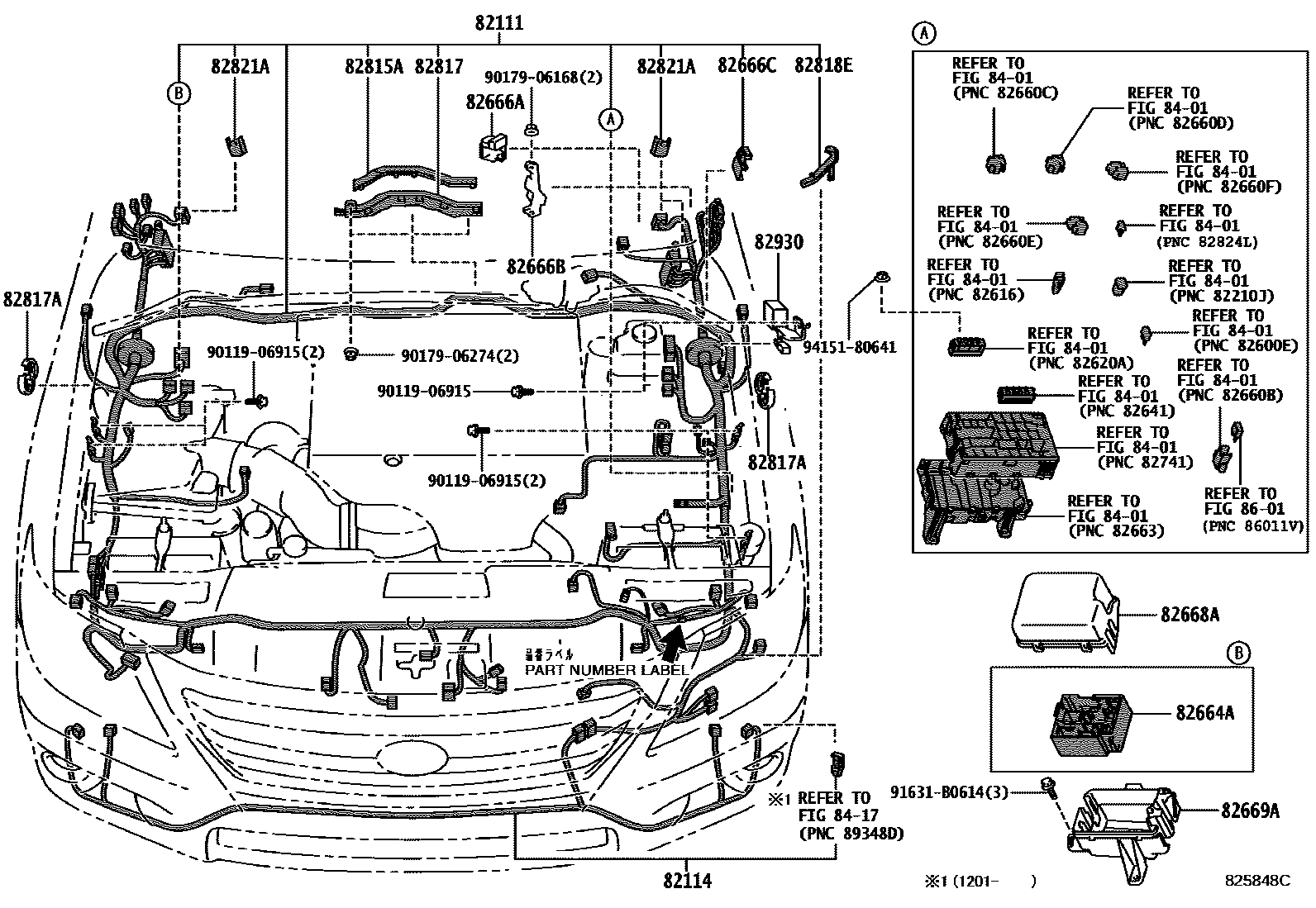

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-60D00i200711-200907
main82111-60D01i200907-201008
main82111-60D02i201008-201201
main82111-60F80i201201-201301
main82111-60F82i201301-201308
CHILE SPEC
main82111-60F82i201301-201308
UKRAINE SPEC
main82111-60F82i201301-201308
KAZAKHSTAN SPEC
main82111-60F82i201301-201308
TAIWAN SPEC
main82111-60F82i201301-201308
AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC
main82111-60F83i201308-201311
TAIWAN SPEC
main82111-60F83i201308-201311
CHILE SPEC
main82111-60F83i201308-201311
AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC
main82111-60N90i201311-201509
main82111-60R80i201311-201408
CHILE SPEC
main82111-60R80i201311-201509
TAIWAN SPEC
main82111-60R80i201311-201509
AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC
main82111-6AD91i201301-201308
main82111-6AD92i201308-201311
main82111-6AM50i201509-201608
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM51i201608-201708
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM52i201708-201808
MOROCCO SPEC
main82111-6AM52i201708-201808
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM53i201808-201812
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM53i201808-201812
MOROCCO SPEC
main82111-6AM54i201901-201908
MOROCCO SPEC
main82111-6AM54i201901-201908
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM55i201908
SOUTH AMERICA SPEC
main82111-6AM55i201908
MOROCCO SPEC
main82111-6AM55i201908
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM60i201509-201608
main82111-6AM80i201509-201608
AZERBAIJAN, GEORGIA, ARMENIA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4, WITH(OBD)
main82111-6AM80i201509-201608
CHILE SPEC
main82111-6AM80i201509-201608
TAIWAN SPEC&EXHAUST EMISSION CONTROL-TAIWAN EURO5
main82111-6AM81i201608-201708
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM81i201608-201708
CHILE SPEC
main82111-6AM81i201608-201708
TAIWAN SPEC&EXHAUST EMISSION CONTROL-TAIWAN EURO5
main82111-6AM82i201708-201808
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM82i201708-201808
TAIWAN SPEC&EXHAUST EMISSION CONTROL-TAIWAN EURO5
main82111-6AM82i201708-201808
CHILE SPEC
main82111-6AM83i201808-201908
TAIWAN SPEC&EXHAUST EMISSION CONTROL-TAIWAN EURO5
main82111-6AM83i201808-201908
CHILE SPEC
main82111-6AM83i201808-201908
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM84i201908-202008
CHILE SPEC
main82111-6AM84i201908-202008
TAIWAN SPEC&EXHAUST EMISSION CONTROL-TAIWAN EURO5
main82111-6AM84i201908-202008
SOUTH AMERICA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4, WITH(OBD)
main82111-6AM84i201908-202008
VIETNAM SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4, WITH(OBD)
main82111-6AM84i201908-202008
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM85i202008
AZERBAIJAN, GEORGIA, ARMENIA SPEC
main82111-6AM85i202008
SOUTH AMERICA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4, WITH(OBD)
main82111-6AM85i202008
VIETNAM SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4, WITH(OBD)
main82111-6AM85i202008
CHILE SPEC
main82111-6AP70i201509-201608
main82111-6AP71i201608-201708
main82111-6AP72i201708-201808
main82111-6AP73i201808-201812
main82111-6AP74i201901-201908
main82111-6AP75i201908-202007
main82111-6AP76i202008
main82111-6AP90i201509-201608
main82111-6AP91i201608-201708
main82111-6AP92i201708-201808
main82111-6AP93i201808-201908
main82111-6AP94i201908
82114WIRE, ENGINE ROOM, NO.4
main82114-60140i200711-201008
main82114-60150i201008-201201
main82114-60200i201201-201308
main82114-60201i201308-201509
main82114-60240i201509
82664ABLOCK, CONNECTOR HOLDER
main82664-60020i200711-201301
82666AHOLDER, CONNECTOR NO.2
main82666-60680i200711-201509
82666BHOLDER, CONNECTOR NO.3
main82666-60690i200711-201509
82666CHOLDER, CONNECTOR NO.4
main82666-60600i200711-201509
82668ACOVER, CONNECTOR HOLDER BLOCK, UPPER
main82668-0C010i200711-201301
82669ACOVER, CONNECTOR HOLDER BLOCK, LOWER
main82669-60020i200711-201301
82815ACOVER, WIRING HARNESS PROTECTOR
main82815-60410i200711-201301
main82815-60490i201301-201509
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-60F70i200711-201301
main82817-60T10i201301-201509
82817APROTECTOR, WIRING HARNESS, NO.2
main82817-32840i200711-201201
82818PROTECTOR, WIRING HARNESS, NO.2
main82817-60D40i200711-201509
NO.1:REFER ILLUST.
main82817-60W70i201509
NO.2:REFER ILLUST.
82818EPROTECTOR, WIRING HARNESS, NO.6
main82817-60S60i201201-201509
82821ACOVER, CONNECTOR
main82821-60210i200711-201509
82930CONDENSER ASSY, WIRING HARNESS, NO.1
main82930-60010i200711-201309
main82930-60020i201310-201509
8401
8417
8601
9011906915
9017906168
9017906274
91631B0614
9415180641

23 parts on this diagram · 18 diagrams in section
