WINDSHIELD WASHER

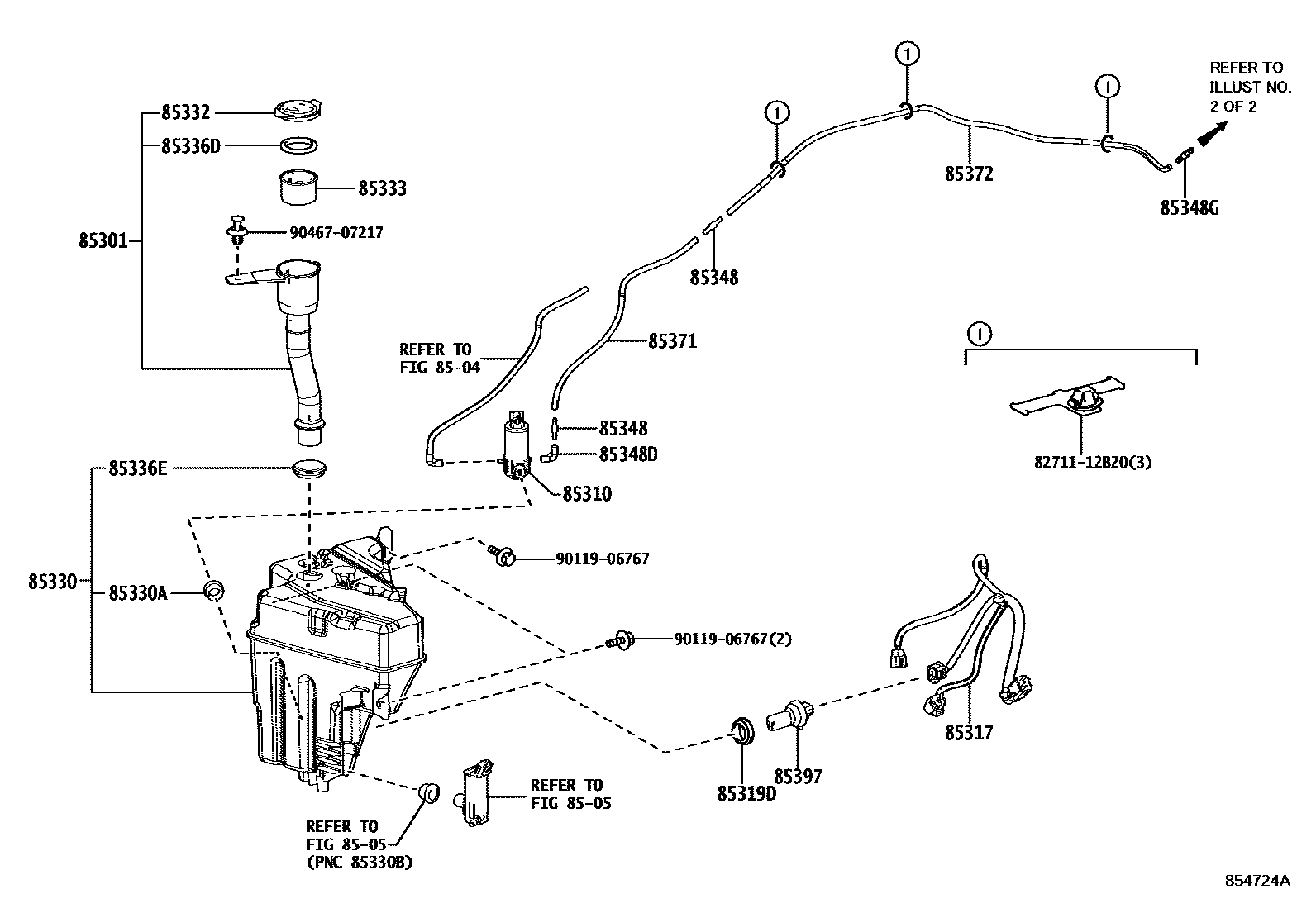

Parts diagram
8504
8505
85301INLET SUB-ASSY, WASHER
main85301-60100i202112-202411
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-47100i202112-202411
85317WIRING ASSY, WASHER
main82374-60050i202112-202411
85319DPACKING, FRONT WASHER
main85319-33230i202112-202411
85330JAR ASSY, WINDSHIELD WASHER
main85355-60331i202112-202411
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i202112-202411
85332CAP, WINDSHIELD WASHER JAR
main85316-60470i202112-202411
85333FILTER, WINDSHIELD WASHER JAR
main85312-60050i202112-202411
85336DPACKING, WINDSHIELD WASHER JAR
main85336-42320i202112-202411
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i202112-202411
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i202112-202411
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i202112-202411
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i202112-202411
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33075i202112-202411
L=1100(*H,L=340)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i202112-202411
L=1450(*H,L=850),WINDSHIELD DEICER-WITHOUT
main90099-33080i202112-202411
L=1450(*H,L=850)
85397SWITCH ASSY,LEVEL WARNING
main85397-30400i202112-202411
8271112B20WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767
9046707217

21 parts on this diagram · 3 diagrams in section
