INJECTION PUMP ASSEMBLY

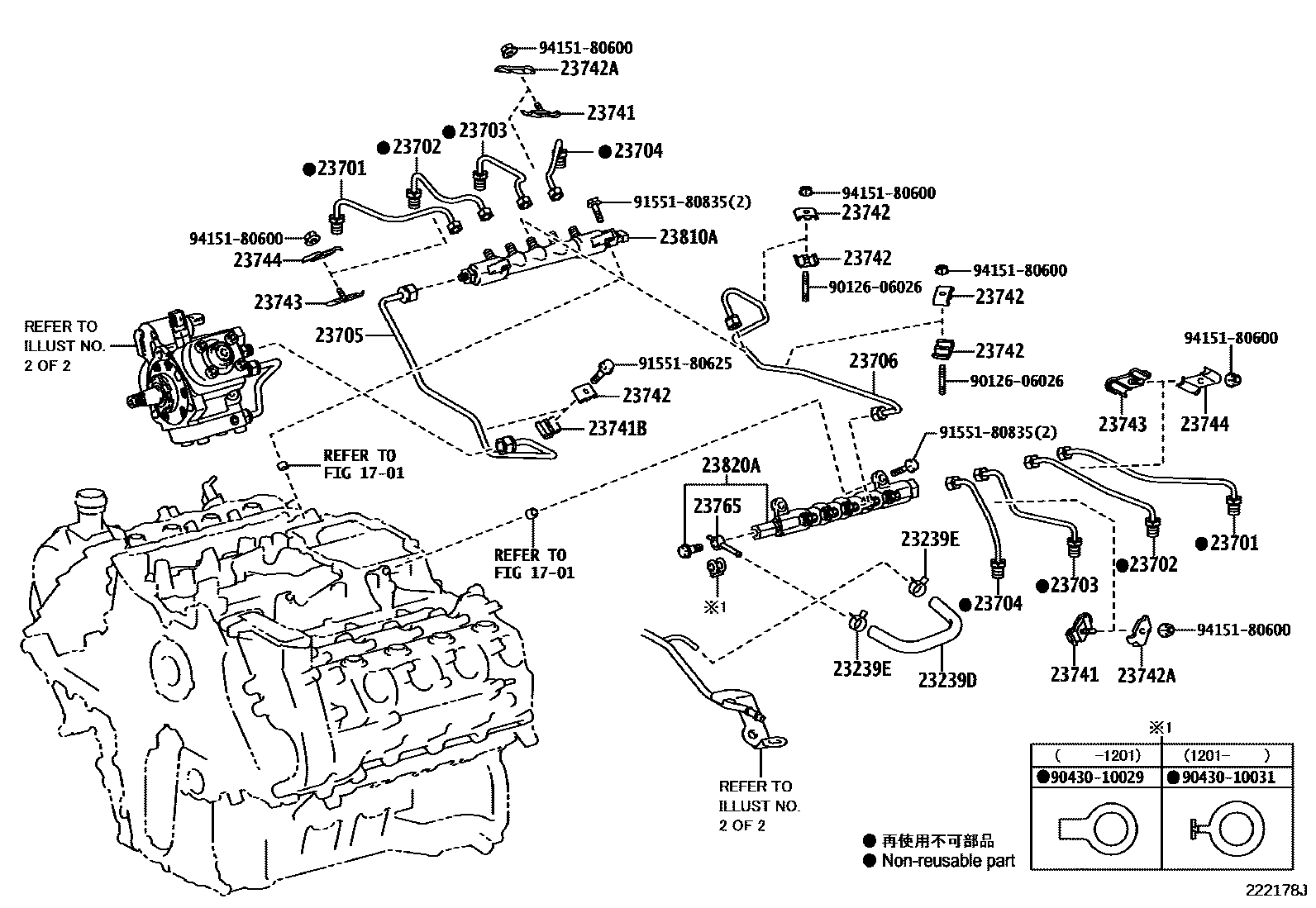

Parts diagram
1701
23239DHOSE, FUEL, NO.1
main23239-51020i200709-202103
main23239-51030i201201-202104
23239ECLIP, FUEL HOSE, NO.1
main90467-11076i200709-202104
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-51010i200709-202103
main23701-51020i201201-202104
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-51010i200709-202103
main23702-51020i201201-202104
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-51010i200709-202103
main23703-51020i201201-202104
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-51010i200709-202103
main23704-51020i201201-202104
23705PIPE SUB-ASSY, INJECTION, NO.5
main23705-51010i200709-201106
main23705-51011i201106-202104
23706PIPE SUB-ASSY, INJECTION, NO.6
main23706-51010i200709-201106
main23706-51011i201106-202104
23741CLAMP, INJECTION PIPE, NO.1
main23741-51010i200709-202104
23741BCLAMP, INJECTION PIPE
main23742-58020i200709-202104
23742CLAMP, INJECTION PIPE, NO.2
main23742-27010i200709-202104
23742ACLAMP, INJECTION PIPE, NO.3
main23742-51010i200709-202104
23743CLAMP, INJECTION PIPE, NO.3
main23743-51010i200709-202104
23744CLAMP, INJECTION PIPE, NO.4
main23744-51010i200709-202104
23765PIPE, NOZZLE LEAKAGE, NO.5
main23765-51010i200709-201103
main23765-51011i201103-202104
23810ARAIL ASSY, COMMON
main23810-0W010i200709-201201
main23810-0W011i201608-202103
main23810-51020i201201-201303
main23810-51021i201303-202104
23820ARAIL ASSY, COMMON
main23820-0W010i200709-202103
main23820-51020i201201-202104
9012606026
9043010029
9043010031
9155180625
9155180835
9415180600

24 parts on this diagram · 6 diagrams in section
