CYLINDER BLOCK

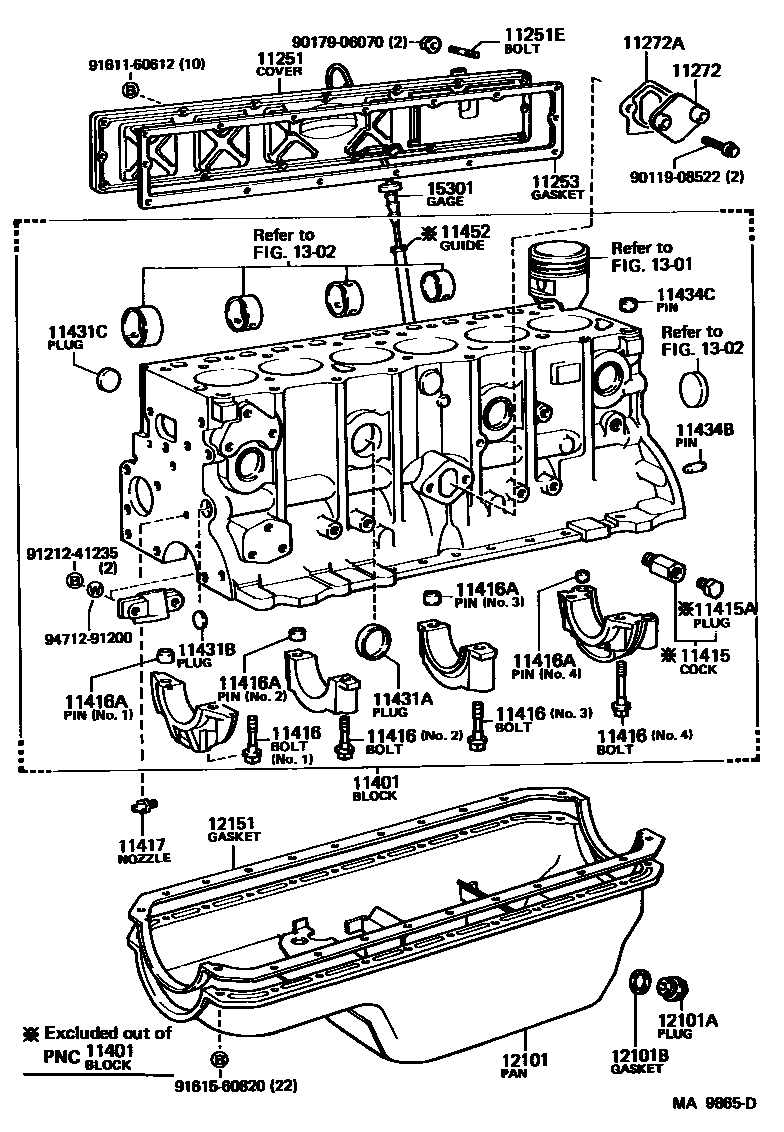

Parts diagram
11251COVER, VALVE PUSH ROD
main11251-61020i199001-199208
11251EBOLT, STUD(FOR VALVE PUSH ROD COVER)
main90116-06022i199001-199208
11253GASKET, VALVE PUSH ROD COVER
main11253-61010i199001-199208
11272COVER, CYLINDER BLOCK SIDE, NO.2
main11495-61020i199001-199208
11272AGASKET, CYLINDER BLOCK SIDE COVER, NO.2
main11496-61010i199001-199208
11401BLOCK SUB-ASSY, CYLINDER
main11401-19615i199001-199208
main11401-19616i199208-199301
main11401-19635i199001-199301
main11401-19636i199301-199411
main11401-19637i199411-199705
main11401-19638i199705-199801
main11401-19795i199301-199411
main11401-19796i199411-199501
main11401-19895i199501-199705
main11401-19896i199705-199801
main11401-69306i199001-199006
main11401-69307i199006-199208
main11401-69535i199208-199711
main11401-69536i199711-199801
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90345-52003i199212-199705
main90910-09075i199705-199801
main90910-09088i199001-199212
main96431-53828i199001-199208
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199001-199801
main96431-23814i199208-199801
main96432-23814i199001-199208
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-14033i199001-199208
NO.1,2,3
main90119-08182i199001-199801
NO.1
main90910-02057i199001-199208
NO.4
main90910-02098i199001-199801
NO.2
main90910-02110i199208-199801
11416APIN, RING(FOR CRANKSHAFT BEARING CAP SET)
main90253-16014i199001-199208
NO.4
main90253-18003i199001-199208
NO.1,2,3
11417NOZZLE, OIL
main90915-01014i199001-199208
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-35002i199001-199801
main96411-45000i199001-199208
main96411-63500i199208-199801
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main90344-54003i199001-199208
main96411-41800i199001-199801
main96411-65000i199208-199801
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-42500i199001-199801
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-08054i199208-199801
L=23,OD=8
main90250-10192i199001-199208
L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-08074i199001-199801
L=15,OD=8
main90253-15007i199208-199801
L=10.5,OD=15
main90253-17003i199001-199208
L=7,OD=16.5
11452GUIDE, OIL LEVEL GAGE
main11409-66010i199208-199801
main11452-17010i199001-199501
main11452-17011i199501-199801
main11452-61010i199001-199208
12101PAN SUB-ASSY, OIL
main12101-17010i199001-199208
main12101-17020i199501-199801
main12101-17070i199208-199501
main12101-17071i199501-199605
main12101-17120i199605-199801
main12101-61050i199001-199208
main12101-66040i199208-199601
main12101-66041i199601-199801
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199001-199208
main90341-12026i199204-199801
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12027i199001-199401
main90430-12031i199309-199801
12151GASKET, OIL PAN
main12151-61011i199001-199208
1301
1302
15301GAGE SUB-ASSY, OIL LEVEL
main15301-17010i199001-199501
main15301-17030i199501-199801
main15301-61040i199001-199208
main15301-66010i199208-199311
main15301-66011i199311-199801
9011908522
9017906070
9121241235
9161160612
9161560820
9471291200

30 parts on this diagram · 5 diagrams in section
