GEAR SHIFT FORK & LEVER SHAFT (MTM)

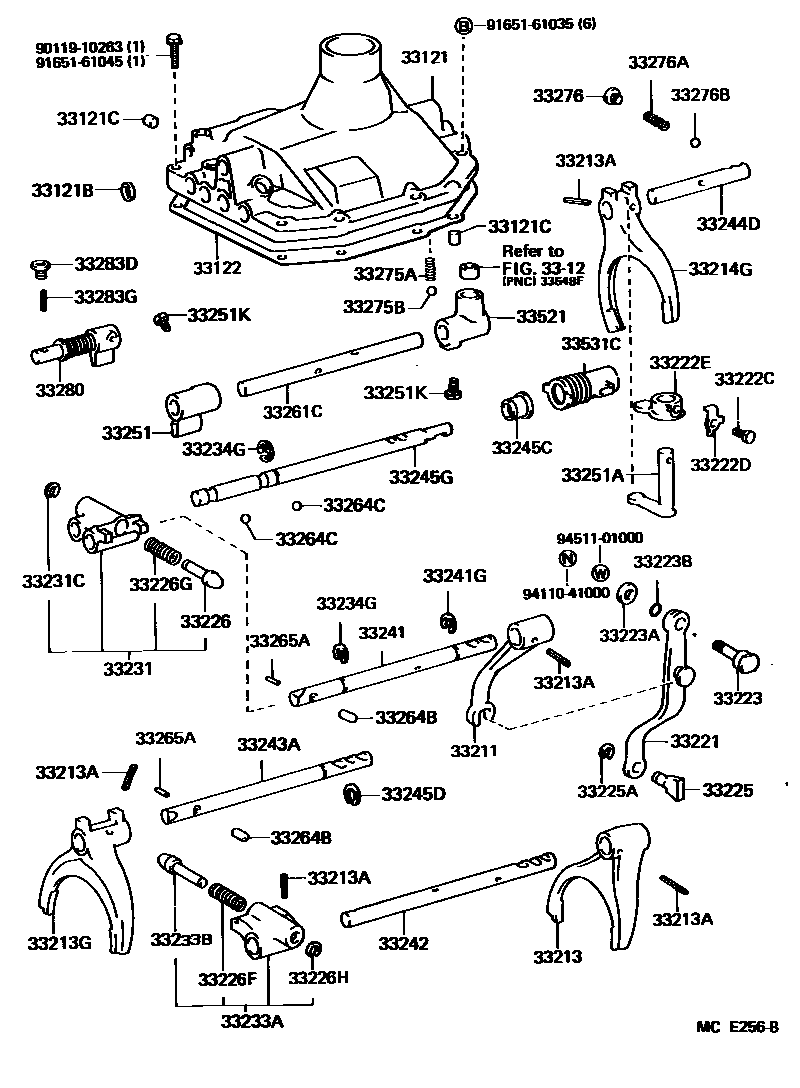

Parts diagram
3312
33121COVER, MANUAL TRANSMISSION CASE
main33102-60080i198708-199001
33121BPLUG, EXPANSION OR TIGHT(FOR TRANSMISSION CASE COVER)
main96411-11600i198708-199001
OD=16
main96411-41200i198708-199001
main96411-41800i198708-199001
33121CPIN(FOR TRANSMISSION CASE COVER)
main90250-10214i198708-199001
L=14,OD=10,L=14,OD=10
main90250-10215i198708-199001
L=9,OD=9,L=8.0,OD=9.67
33122GASKET, MANUAL TRANSMISSION CASE COVER
main33122-60010i198708-199001
33211FORK, REVERSE SHIFT
main33211-36011i198708-199001
33213FORK, 1ST & 2ND SHIFT
main33212-36020i198708-199001
33213APIN, SLOTTED SPRING(FOR SHIFT FORK SET)
main90254-05016i198708-199001
33213GFORK, GEAR SHIFT, NO.2
main33213-60051i198708-199001
33214GFORK, GEAR SHIFT, NO.3
main33214-60021i198708-199001
33221ARM, REVERSE SHIFT
main33201-36030i198708-199001
33222CBOLT(FOR 5TH SHIFT ARM)
main90113-08001i198708-199001
33222DWASHER(FOR 5TH SHIFT ARM)
main90215-09003i198708-199001
33222EARM, 5TH SHIFT
main33222-36030i198708-199001
33223PIVOT, SHIFT ARM
main33223-36020i198708-199001
33223AWASHER(FOR SHIFT ARM PIVOT)
main90201-10092i198708-199001
33223BRING, O(FOR SHIFT ARM PIVOT)
main96711-19010i198708-199001
33225SHOE, SHIFT ARM
main33225-36030i198708-199001
33225ARING, SHAFT SNAP(FOR SHIFT ARM SHOE)
main90520-08098i198708-199001
33226PLUNGER, REVERSE SHIFT RETURN
main33226-60010i198708-199001
33226FSPRING, COMPRESSION(FOR 1ST & 2ND SHIFT RETURN PLUNGER)
main90501-14076i198708-199001
33226GSPRING, COMPRESSION(FOR REVERSE & 5TH SHIFT RETURN PLUNGER)
main90501-14069i198708-199001
33226HRING, SHAFT SNAP(FOR 1ST & 2ND SHIFT RETURN PLUNGER)
main90520-07001i198708-199001
33231HEAD, REVERSE SHIFT
main33202-60031i198708-199001
33231CRING(FOR REVERSE SHIFT HEAD)
main90520-07001i198708-199001
33233AHEAD, GEAR SHIFT, NO.2
main33203-60010i198708-199001
33233BPLUNGER, REVERSE SHIFT RETURN
main33226-60010i198708-199001
33234GRING, E (FOR REVERSE & 5TH SHIFT HEAD)
main90523-15025i198708-199001
33241SHAFT, REVERSE SHIFT FORK
main33241-60050i198708-199001
33241GRING, E(FOR REVERSE SHIFT FORK SHAFT)
main90523-15025i198708-199001
33242SHAFT, GEAR SHIFT FORK, NO.1
main33242-60030i198708-199001
33243ASHAFT, GEAR SHIFT FORK, NO.2
main33243-60071i198708-199001
33244DSHAFT, GEAR SHIFT FORK, NO.3
main33244-60011i198708-199001
33245CSEAL, OIL (FOR 5TH SHIFT ARM SHAFT)
main90311-16002i198708-199001
33245DRING, SHAFT SNAP (FOR 3RD & 4TH SHIFT FORK SHAFT)
main90520-14002i198708-199001
33245GSHAFT, GEAR SHIFT FORK, NO.4
main33245-60032i198708-199001
33251LEVER, SHIFT & SELECT
main33251-60031i198708-198801
main33251-60032i198801-199001
33251ALEVER, SHIFT, INNER NO.1
main33251-60022i198708-199001
33251KBOLT, WASHER BASED HEAD HEXAGON
main90105-08142i198708-199001
33261CSHAFT, SHIFT & SELECT LEVER
main33261-60021i198708-198801
main33261-60022i198801-199001
33264BROLLER, NO.1 (FOR SHIFT INTERLOCK )
main90361-10037i198708-199001
L=17.9
33264CBALL (FOR SHIFT INTERLOCK)
main90360-10003i198708-199001
33265AROLLER, NO.2 (FOR INTERLOCK)
main90361-05001i198708-199001
33275ASPRING, COMPRESSION (FOR SHIFT DETENT BALL LOW SIDE)
main90501-13011i198708-199001
33275BBALL, SHAFT DETENT
main90360-10003i198708-199001
33276SEAT, SHIFT DETENT BALL SPRING, NO.2
main90341-10004i198708-199001
33276ASPRING, COMPRESSION, NO.2 (FOR SHIFT DETENT BALL)
main90501-10067i198708-199001
33276BBALL, SHIFT DETENT, NO.2
main90360-08009i198708-199001
33280PIN ASSY, REVERSE RESTRICT
main33280-60010i198708-199001
33283DPLUG (FOR REVERSE RESTRICT PIN)
main90341-12008i198708-199001
33283GPIN, SLOTTED SPRING (FOR REVERSE RESTRICT PIN)
main90254-05016i198708-199001
33521HOUSING, SHIFT LEVER
main33521-60021i198708-198801
main33521-60022i198801-199001
33531CBOOT, DUST (FOR 5TH SHIFT ARM SHAFT)
main33531-36040i198708-199001
9011910263
9165161035
9165161045
9411041000
9451101000

58 parts on this diagram · 1 diagram in section
