HEADLAMP CLEANER

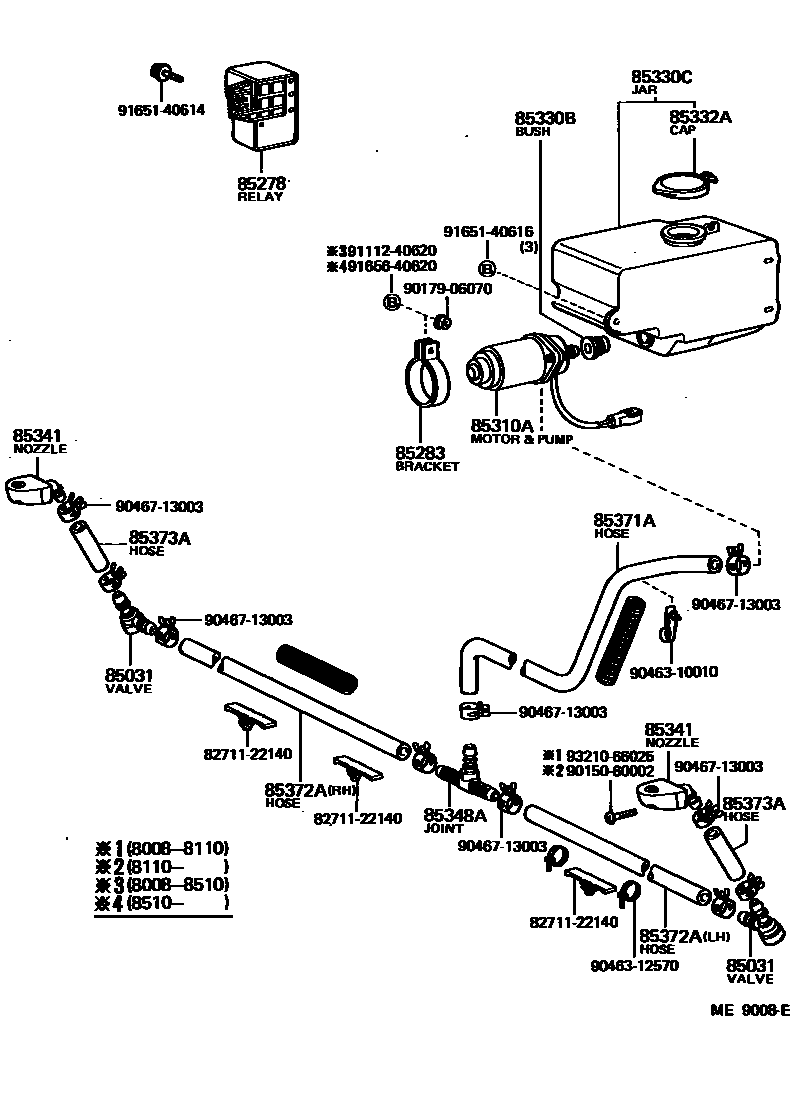

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198008-198708
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14010i198008-198411
12V
main85276-90A00i198008-198708
24V
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-10070i198008-198708
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-10090i198008-198411
12V
main85310-90A02i198008-198411
24V
main85310-90K00i198411-198708
24V
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main85336-10010i198008-198708
85330CJAR ASSY, HEADLAMP CLEANER WASHER
main85330-90A04i198008-198607
main85330-90A10i198607-198708
85332ACAP, HEADLAMP CLEANER WASHER JAR
main85332-90A00i198008-198708
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-90A00i198008-198708
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i198008-198708
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85271-90A00i198008-198708
85372AHOSE, HEADLAMP CLEANER (FROM JOINT TO JOINT OR NOZZLE)
main90445-14041i198008-198708
L=640(*H,L=410),LH
main90445-14062i198008-198708
L=1450(*H,L=815),RH
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main90445-14055i198008-198708
L=60
8271122140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9015060002
9017906070
9046310010
9046312570
9046713003
9111240620
9165140614
9165140616
9165640620
9321066025

23 parts on this diagram · 1 diagram in section
