FRONT STEERING GEAR & LINK

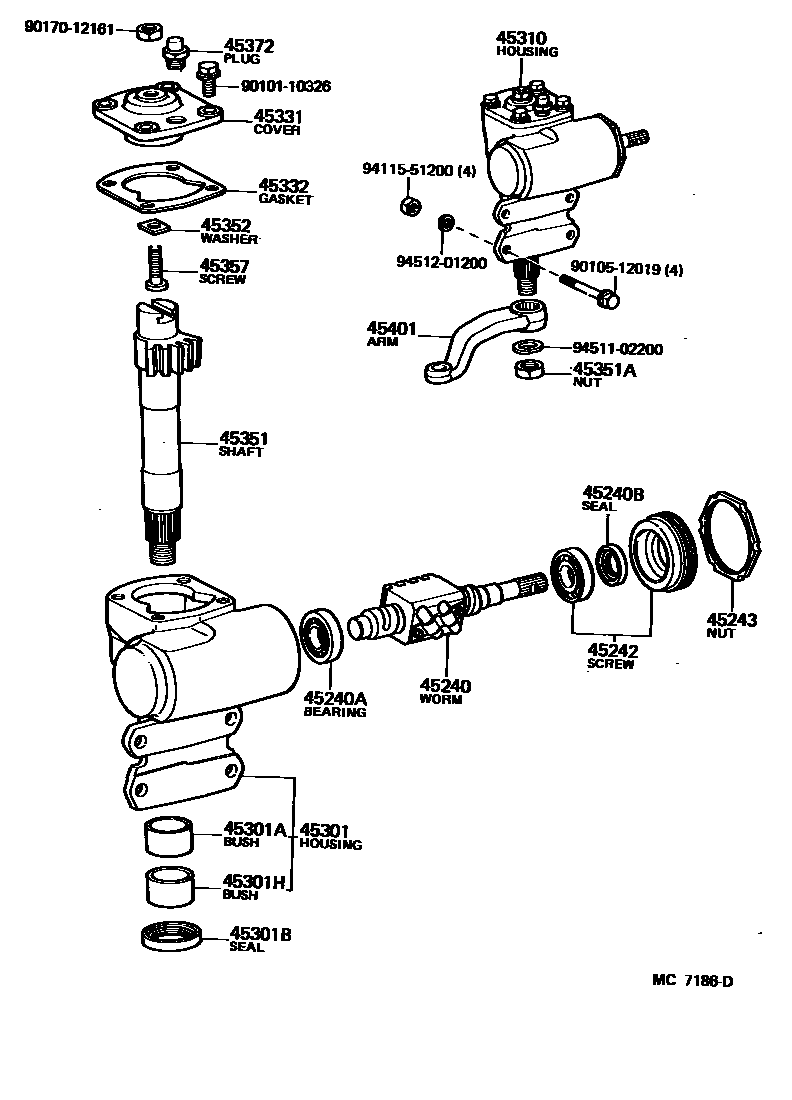

Parts diagram
45240WORM ASSY, STEERING
main45240-60010i198008-198411
main45240-60020i198008-198411
main45240-60030i198411-198708
main45240-60040i198411-198708
45240ABEARING(FOR STEERING WORM)
main90363-20015i198008-198411
main90363-20024i198411-198708
45240BSEAL, OIL(FOR STEERING WORM)
main90311-18001i198411-198612
main90311-18010i198612-198708
main90311-19001i198008-198411
45242SCREW, WORM BEARING ADJUSTING
main45242-60020i198411-198708
main45305-60010i198008-198411
45243NUT, WORM BEARING ADJUSTING SCREW LOCK
main45243-60010i198008-198411
main45243-60020i198411-198708
45301HOUSING SUB-ASSY, STEERING GEAR
main45301-60040i198008-198411
main45301-60050i198008-198411
main45301-60060i198411-198708
main45301-60070i198411-198708
45301ABUSH OR BEARING, SECTOR SHAFT, NO.1
main90999-73060i198008-198411
45301BSEAL, OIL(FOR SECTOR SHAFT)
main90310-36001i198411-198612
main90310-36002i198612-198708
main90311-36104i198008-198411
45301HBUSH OR BEARING, SECTOR SHAFT, NO.2
main90999-73060i198008-198411
45310HOUSING ASSY, STEERING GEAR
main45310-60050i198008-198411
main45310-60060i198008-198411
main45310-60090i198411-198708
main45310-60100i198411-198708
45331COVER, SECTOR SHAFT END
main45304-26010i198411-198708
MARK:1
main45304-26020i198411-198708
MARK:2
main45304-26030i198411-198708
MARK:3
main45304-26040i198411-198708
MARK:4
main45304-60020i198008-198411
45332GASKET, SECTOR SHAFT END COVER
main45332-26010i198411-198708
main45332-37010i198008-198411
45351SHAFT, STEERING SECTOR
main45351-60030i198008-198411
45351ANUT, HEXAGON(FOR SECTOR SHAFT TO PITMAN ARM SETTING)
main90170-22058i198008-198708
45352WASHER, SECTOR SHAFT THRUST
main45352-37010i198008-198708
T=1.95,T=1.95
main45353-37010i198008-198708
T=2.00,T=2.00
main45354-37010i198008-198708
T=2.05,T=2.05
45357SCREW, SECTOR SHAFT ADJUSTING
main45357-36010i198008-198708
45372PLUG, STEERING GEAR HOUSING OIL
main90930-03058i198008-198708
45401ARM SUB-ASSY, PITMAN
main45411-60090i198008-198708
9010110326
9010512019
9017012161
9411551200
9451102200
9451201200

24 parts on this diagram · 10 diagrams in section
