VENTILATION HOSE

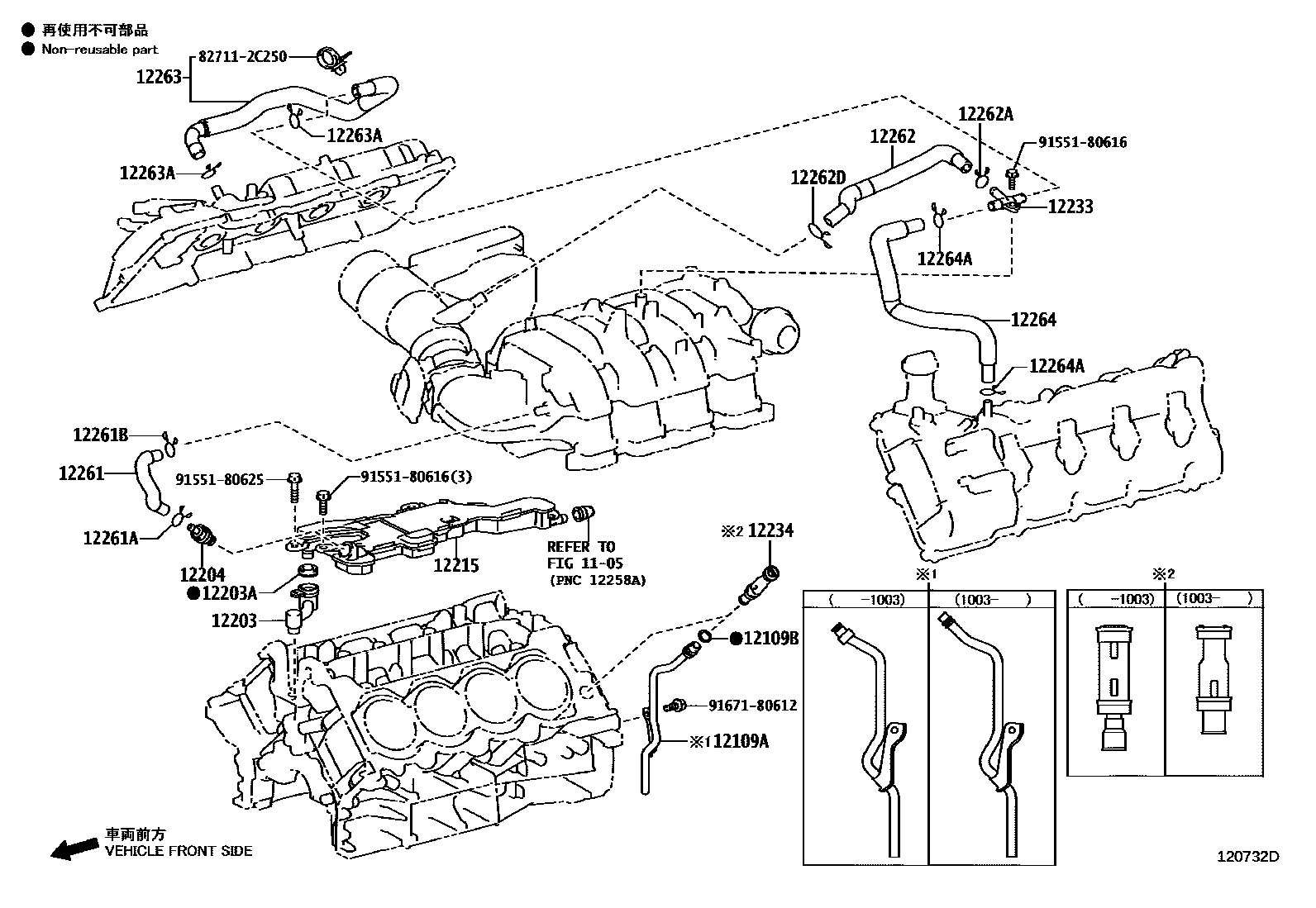

Parts diagram
1105
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38020i200911-201003
main12109-38050i201003-201908
12109BRING, O(FOR OIL DRAIN PIPE)
main96723-19010i200911-201908
12203PIPE SUB-ASSY, VENTILATION
main12203-38010i200911-201908
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i200911-201908
12204VALVE SUB-ASSY, VENTILATION
main12204-38010i200911-201908
12215SEPARATOR, CASE
main12215-38020i200911-201908
12233CONNECTOR, VENTILATION NO.1
main12233-38010i200911-201908
12234CONNECTOR, VENTILATION NO.2
main12233-38020i200911-201003
main12233-38040i201003-201908
12261HOSE, VENTILATION
main12261-38080i200911-201908
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14017i200911-201908
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-16035i200911-201908
12262HOSE, VENTILATION, NO.2
main12261-38100i200911-201908
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-19003i200911-201908
12262DCLIP(FOR VENTILATION HOSE NO.2)
main90467-21004i200911-201908
12263HOSE, VENTILATION, NO.3
main12263-38020i200911-201908
12263ACLIP(FOR VENTILATION HOSE)
main90467-19003i200911-201908
12264HOSE, VENTILATION, NO.4
main12262-38070i200911-201908
12264ACLIP(FOR VENTILATION HOSE)
main90467-19003i200911-201908
827112C250WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9155180616
9155180625
9167180612

23 parts on this diagram · 1 diagram in section
