VENTILATION HOSE

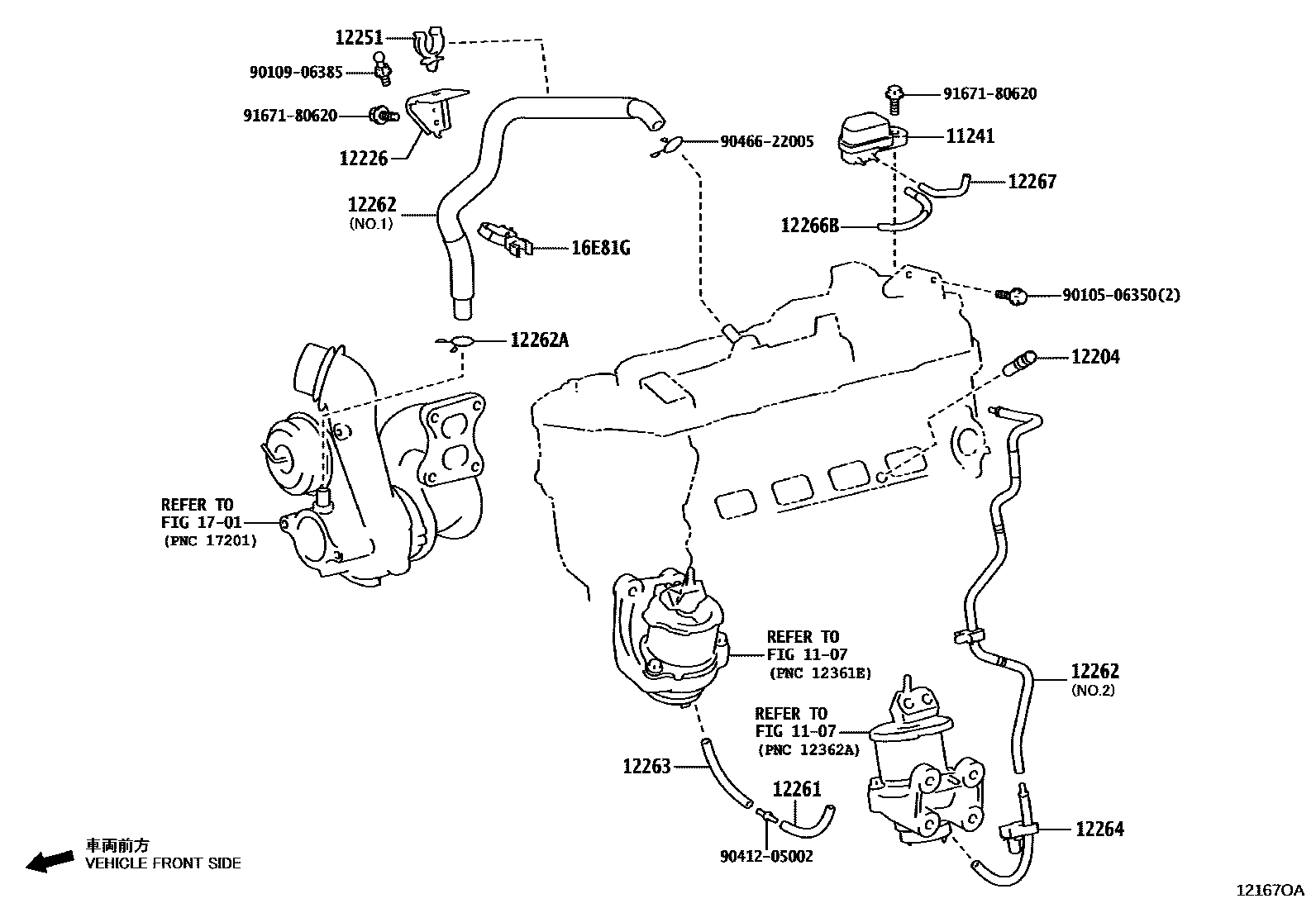

Parts diagram
1107
11241CHAMBER, PCV PRESSURE SENSOR
main11241-25010i202403
12204VALVE SUB-ASSY, VENTILATION
main12204-25030i202403
12226BRACKET, VENTILATION HOSE
main12226-25010i202403
12251CLAMP, VENTILATION TUBE
main12251-25010i202403
12261HOSE, VENTILATION
main12261-25080i202403
main12261-70130i202402
12262HOSE, VENTILATION, NO.2
main12262-25140i202403
NO.1:REFER ILLUST.
main12262-25170i202403
NO.2:REFER ILLUST.
main12262-70090i202402
NO.1,NO.2
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-21004i202402
NO.2
main90467-21004i202403
main90467-21152i202402
NO.1
12263HOSE, VENTILATION, NO.3
main12261-25070i202403
12264HOSE, VENTILATION, NO.4
main12262-25200i202403
12266BHOSE, VENTILATION PRESSURE SENSOR, NO.1
main12266-25030i202403
main12266-70010i202402
12267HOSE, VENTILATION PRESSURE SENSOR, NO.2
main12267-25010i202403
main12267-70010i202402
16E81GCLAMP, HOSE
main16581-35010i202403
1701
9010506350
9010906385
9041205002
9046622005
9167180620

19 parts on this diagram · 2 diagrams in section
