BACK DOOR LOCK & HINGE

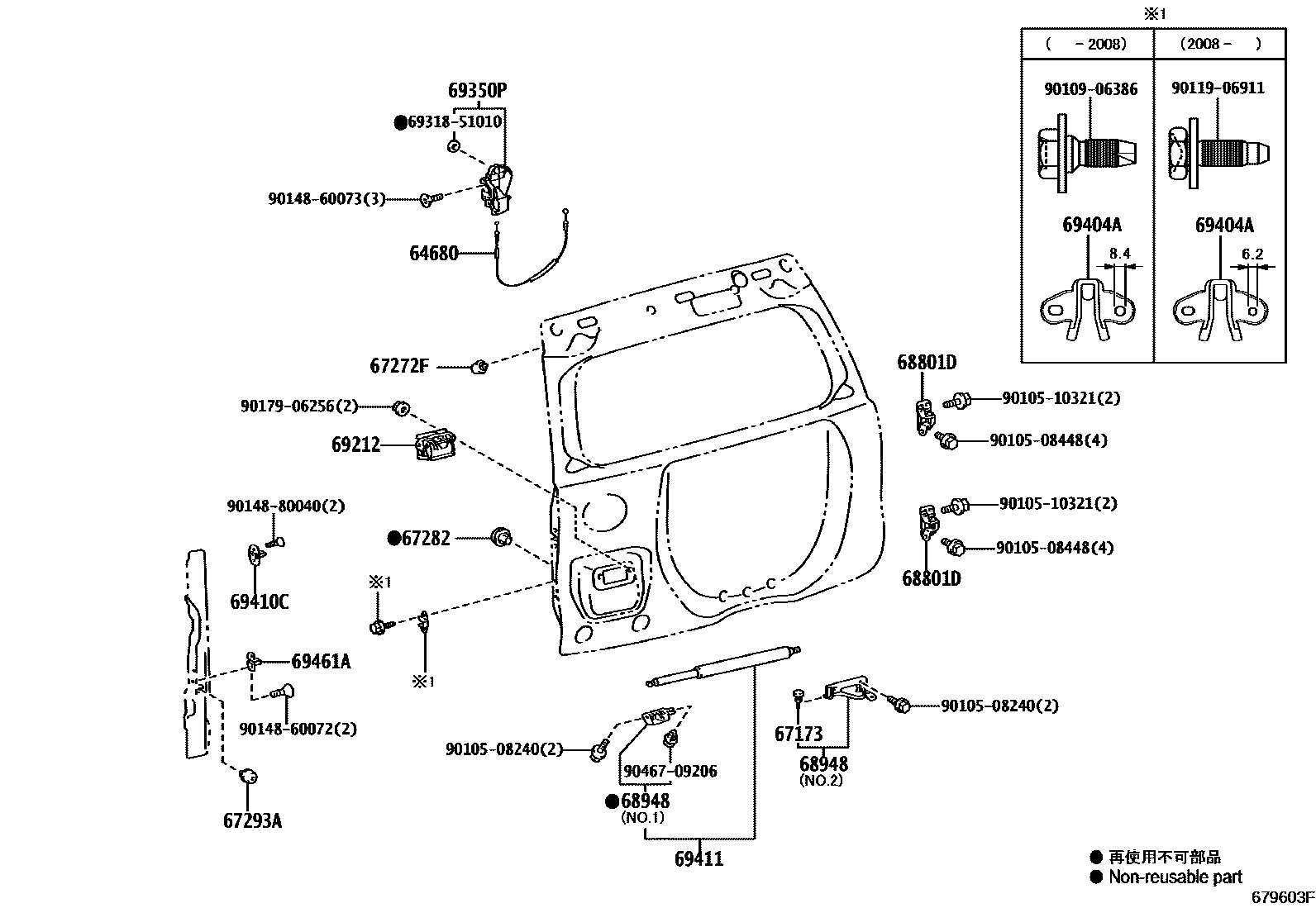

Parts diagram
64680CABLE ASSY, BACK DOOR LOCK CONTROL
main64680-60010i201708-202312
67173CUSHION, BACK DOOR
main90541-03005i201708-202312
67272FCUSHION, BACK DOOR STOPPER, NO.2
main67272-60050i201708-202312
67282STOPPER, BACK DOOR, NO.1
main67282-46010i201708-202312
67293ACUSHION, BACK DOOR STOPPER
main67293-60040i201708-202312
68801DHINGE SUB-ASSY, BACK DOOR, RH
main68801-60052i201708-202312
68948BRACKET, BACK DOOR DAMPER STAY, LOWER LH
main68948-60010i201708-202312
NO.1:REFER ILLUST.
main68948-60020i201708-202312
NO.2:REFER ILLUST.
69212HANDLE, BACK DOOR OUTSIDE, LH
main69190-60012i201708-202312
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69110-60233i201708-202312
69404ASTOPPER SUB-ASSY, BACK DOOR SIDE FEMALE, LH
main69403-60020i201708-202008
REFER ILLUST.
main69403-60021i202008-202312
REFER ILLUST.
69410CPLATE ASSY, BACK DOOR LOCK STRIKER
main69410-60020i201708-202312
69411CHECK, BACK DOOR
main68650-09010i201708-202312
main68650-09020i201708-202312
SPARE TIRE-WITHOUT(REPAIR KIT ONLY)
main68650-09030i201708-202312
69461ASTOPPER, BACK DOOR SIDE MALE
main69461-60010i201708-202312
6931851010SEAL, FRONT DOOR LOCK HOLE, LH
9010508240
9010508448
9010510321
9010906386
9011906911
9014860072
9014860073
9014880040
9017906256
9046709206

24 parts on this diagram · 2 diagrams in section
