REAR DISC BRAKE CALIPER & DUST COVER

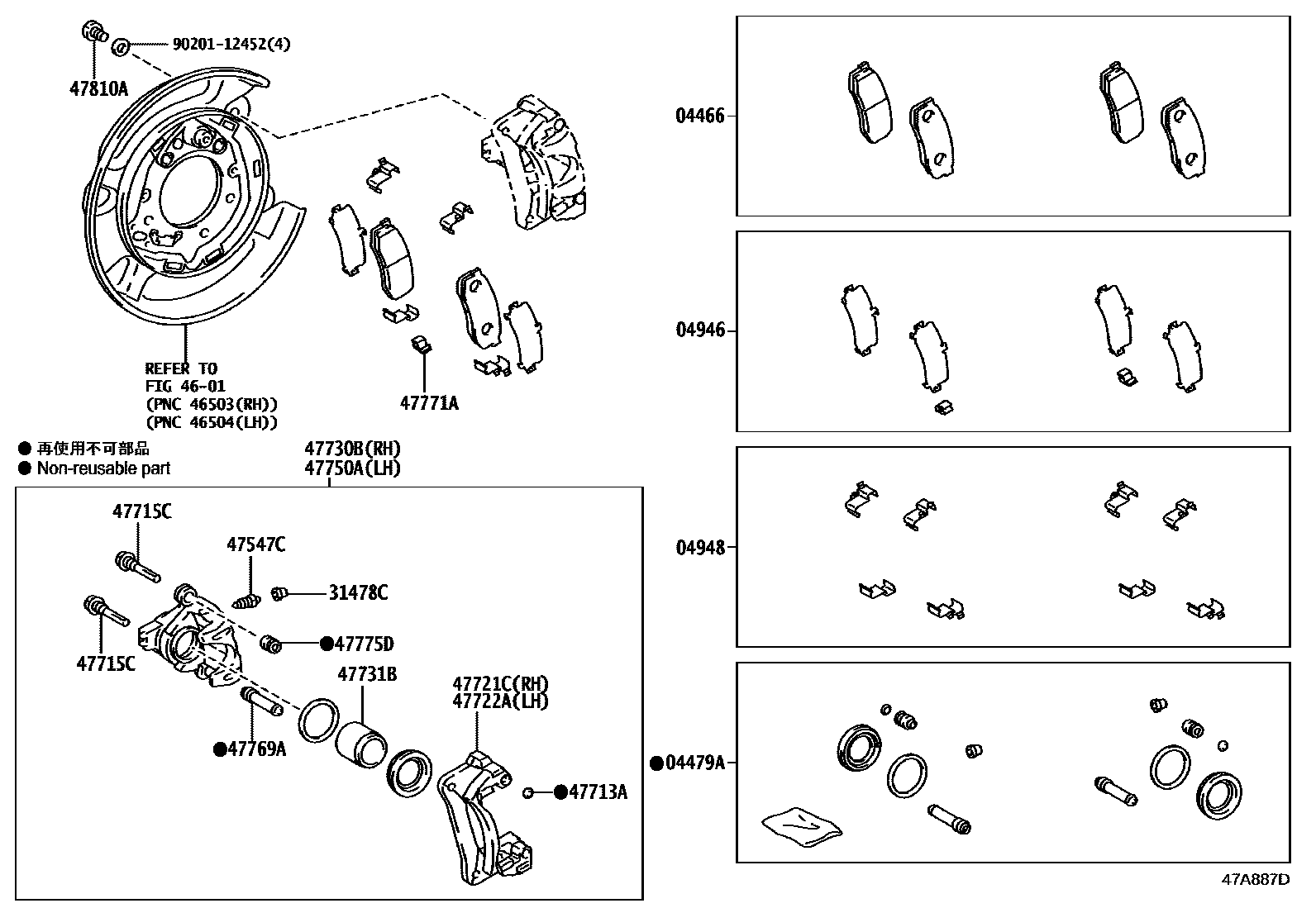

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-60080i¥7,300202008-202312
MARK NBK PN524-EE
main04466-60140i¥7,300201708-202312
MARK AK PA561
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-60030i¥1,200201708-202312
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-30100i¥750202008-202312
main04946-60141i¥890201708-202312
04948FITTING KIT, DISC BRAKE, REAR
main04947-22050i¥1,470201708-202312
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160201708-202312
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-12010i¥180201708-202312
main47547-12030i¥400202008-202312
47713APLUG, HOLE(FOR REAR DISC BRAKE CYLINDER)
main90950-01301i¥80201708-202312
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-22010i¥570202008-202312
main47715-43010i¥550201708-202312
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-60020i¥4,000201708-202312
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47722-60020i¥4,000201708-202312
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-34030i¥21,500201708-202312
47731BPISTON, REAR DISC BRAKE
main47731-60020i¥1,200201708-202312
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-34030i¥21,500201708-202312
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-22010i¥190201708-202312
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-22030i¥140201708-202312
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-22010i¥160201708-202312
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90101-12167i¥110201708-202312
9020112452
main90201-12452¥170

19 parts on this diagram · 1 diagram in section
