BRAKE MASTER CYLINDER

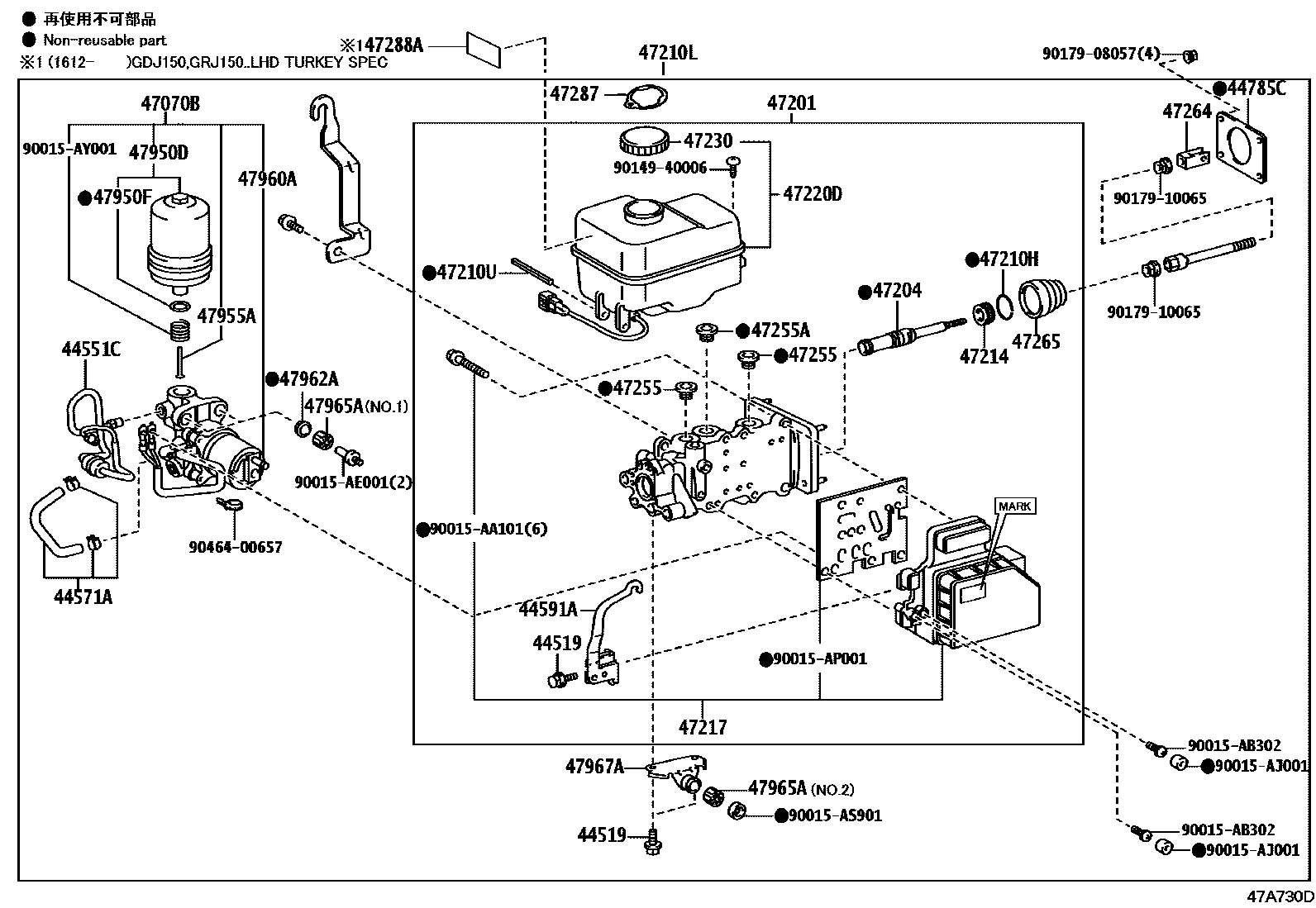

Parts diagram
44519BOLT, BRAKE ACTUATOR
main44519-24020i200908-201607
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-60060i200908-201607
44571AHOSE, BRAKE ACTUATOR, NO.1
main44571-60020i200908-201607
44591ABRACKET, BRAKE ACTUATOR, NO.1
main44591-35070i200908-201607
main44591-35070i201506
CRUISE CONTROL-WITH(MILLIMETER WAVE RADAR CRUISE)
44785CGASKET, BRAKE BOOSTER
main44785-60020i200908-201607
47070BPUMP ASSY, BRAKE BOOSTER W/ACCUMULATOR
main47070-60050i200908-201607
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47025-60230i200908-201010
MARK=89541-60190
main47025-60231i201010-201110
MARK=89541-60191
main47025-60260i200908-201010
MARK=89541-60220
main47025-60261i201010-201210
MARK=89541-60221
main47025-60262i201210-201308
MARK=89541-60222
main47025-60430i201308-201506
main47025-60431i201506
main47025-60450i201110-201210
MARK=89541-60191
main47025-60451i201210-201308
MARK=89541-60192
main47025-60580i201308-201506
main47025-60581i201506-201607
47204PISTON, MASTER CYLINDER
main47026-60090i200908-201607
47210HRING, SNAP(FOR BRAKE MASTER CYLINDER)
main90520-32012i200908-201607
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-60200i200908-201010
MARK=89541-60190
main47050-60201i201010-201110
MARK=89541-60191
main47050-60230i200908-201010
MARK=89541-60220
main47050-60231i201010-201210
MARK=89541-60221
main47050-60232i201210-201308
MARK=89541-60222
main47050-60410i201110-201210
MARK=89541-60191
main47050-60411i201210-201308
MARK=89541-60192
main47050-60600i201308-201506
main47050-60601i201506
main47050-60620i201308-201506
main47050-60621i201506-201607
47210UPIN, STRAIGHT(FOR BRAKE MASTER CYLINDER)
main90029-15803i200908-201607
47214PLUG, MASTER CYLINDER
main47027-60090i200908-201607
47217SOLENOID, MASTER CYLINDER
main47217-60130i200908-201010
MARK=89541-60190
main47217-60131i201010-201210
MARK=89541-60191
main47217-60132i201210-201308
MARK=89541-60192
main47217-60160i200908-201010
MARK=89541-60220
main47217-60161i201010-201210
MARK=89541-60221
main47217-60162i201210-201308
MARK=89541-60222
main47217-60450i201308-201506
main47217-60451i201506
main47217-60470i201308-201506
main47217-60471i201506-201607
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-60180i200908-201607
main47220-60180i201506
CRUISE CONTROL-WITH(MILLIMETER WAVE RADAR CRUISE)
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i200908-201010
main47230-47090i201612
CRUISE CONTROL-WITH(MILLIMETER WAVE RADAR CRUISE)
main47230-60210i201010-201506
main47230-60210i201506-201612
CRUISE CONTROL-WITH(MILLIMETER WAVE RADAR CRUISE)
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200908-201607
47255AGROMMET, MASTER CYLINDER RESERVOIR, NO.2
main31417-35010i200908-201607
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-60020i200908-201607
47265BOOT, MASTER CYLINDER
main90029-70001i200908-201607
47287LABEL, BRAKE FLUID INFORMATION
main47287-60180i200908-201201
main47287-60181i201201-201612
main47287-60182i201612-201708
47288ALABEL, BRAKE FLUID NOTICE
47950DACCUMULATOR ASSY, BRAKE BOOSTER
main47950-60020i200908-201607
47950FRING, O(FOR BRAKE BOOSTER ACCUMULATOR)
main90301-13014i200908-201607
47955APIPE, BRAKE BOOSTER ACCUMULATOR
main47955-60010i200908-201607
47960APUMP ASSY, BRAKE BOOSTER
main47960-60050i200908-201607
47962ACOLLAR, BRAKE BOOSTER PUMP
main47962-60090i200908-201607
47965ABUSH, BRAKE BOOSTER PUMP
main47965-30010i200908-201607
NO.1
main90015-AL001i200908-201607
NO.2
47967ABRACKET, BRAKE BOOSTER PUMP, NO.1
main47967-60090i200908-201607
90015AA101
90015AB302
90015AE001
90015AJ001
90015AP001
90015AS901
90015AY001
9014940006
9017908057
9017910065
9046400657

39 parts on this diagram · 1 diagram in section
