REAR DOOR LOCK & HANDLE

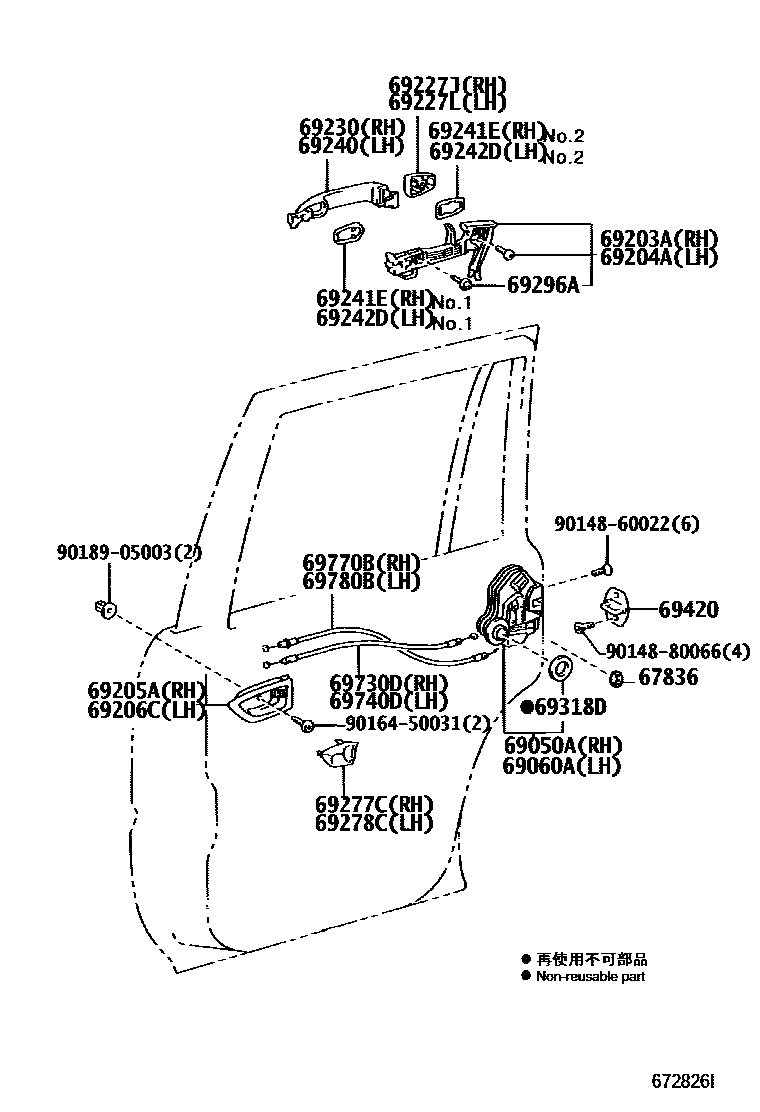

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-12040i200209
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-60090i200209-200609
main69050-60091i200610
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-60090i200209-200609
main69060-60091i200610
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-60010i200209
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-60010i200209
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-60090-A0i200209-200908
IVORY,TRIM0#
main69205-60090-B0i200209-200908
MD.GRAY,TRIM1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-60090-A0i200209-200908
IVORY,TRIM0#
main69206-60090-B0i200209-200908
MD.GRAY,TRIM1#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-60010i200211-200301
main69227-60020-A0i200209-200908
WHITE,056
main69227-60020-B0i200209-200908
SILVER ME.,1D4
main69227-60020-B1i200209-200908
DK.GRAY M.M.,1E9
main69227-60020-C0i200408-200908
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,4R4 ,587 ,6Q7 ,8R4 ,8S6
main69227-60020-C0i200209-200211
BLACK,202 ,3Q8 ,587 ,6Q7 ,8R4
main69227-60020-C0i200301-200408
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,587 ,6Q7 ,8R4
main69227-60020-D1i200209-200908
DARK RED MC.,3Q8
main69227-60020-E1i200508-200908
BEIGE ME.,4R4
main69227-60020-F0i200209-200508
CHAMPAGNE M.M.,587
main69227-60020-G0i200209-200908
DK.GREEN MC.,6Q7
main69227-60020-J2i200209-200508
DARK BLUE M.M.,8R4
main69227-60020-R4i200508-200908
DK.BLUE MC.,8S6
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-60010i200211-200301
main69227-60020-A0i200209-200908
WHITE,056
main69227-60020-B0i200209-200908
SILVER ME.,1D4
main69227-60020-B1i200209-200908
DK.GRAY M.M.,1E9
main69227-60020-C0i200408-200908
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,4R4 ,587 ,6Q7 ,8R4 ,8S6
main69227-60020-C0i200209-200211
BLACK,202 ,3Q8 ,587 ,6Q7 ,8R4
main69227-60020-C0i200301-200408
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,587 ,6Q7 ,8R4
main69227-60020-D1i200209-200908
DARK RED MC.,3Q8
main69227-60020-E1i200508-200908
BEIGE ME.,4R4
main69227-60020-F0i200209-200508
CHAMPAGNE M.M.,587
main69227-60020-G0i200209-200908
DK.GREEN MC.,6Q7
main69227-60020-J2i200209-200508
DARK BLUE M.M.,8R4
main69227-60020-R4i200508-200908
DK.BLUE MC.,8S6
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-28070-A2i200209-200908
WHITE,056
main69211-28070-B0i200209-200908
SILVER ME.,1D4
main69211-28070-B4i200209-200908
DK.GRAY M.M.,1E9
main69211-28070-C1i200408-200908
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,4R4 ,587 ,6Q7 ,8R4 ,8S6
main69211-28070-C1i200301-200408
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,587 ,6Q7 ,8R4
main69211-28070-C1i200209-200211
BLACK,202 ,3Q8 ,587 ,6Q7 ,8R4
main69211-28070-D3i200209-200908
DARK RED MC.,3Q8
main69211-28070-E1i200508-200908
BEIGE ME.,4R4
main69211-28070-F2i200209-200508
CHAMPAGNE M.M.,587
main69211-28070-G1i200209-200908
DK.GREEN MC.,6Q7
main69211-28070-J3i200209-200508
DARK BLUE M.M.,8R4
main69211-28070-R9i200508-200908
DK.BLUE MC.,8S6
main69211-60060i200211-200301
NO PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-28070-A2i200209-200908
WHITE,056
main69211-28070-B0i200209-200908
SILVER ME.,1D4
main69211-28070-B4i200209-200908
DK.GRAY M.M.,1E9
main69211-28070-C1i200209-200211
BLACK,202 ,3Q8 ,587 ,6Q7 ,8R4
main69211-28070-C1i200301-200408
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,587 ,6Q7 ,8R4
main69211-28070-C1i200408-200908
BLACK,056 ,1D4 ,1E9 ,202 ,3Q8 ,4R4 ,587 ,6Q7 ,8R4 ,8S6
main69211-28070-D3i200209-200908
DARK RED MC.,3Q8
main69211-28070-E1i200508-200908
BEIGE ME.,4R4
main69211-28070-F2i200209-200508
CHAMPAGNE M.M.,587
main69211-28070-G1i200209-200908
DK.GREEN MC.,6Q7
main69211-28070-J3i200209-200508
DARK BLUE M.M.,8R4
main69211-28070-R9i200508-200908
DK.BLUE MC.,8S6
main69211-60060i200211-200301
NO PAINT REQ.
69241EPAD, REAR DOOR OUTSIDE HANDLE, RH
main69241-28060i200209
NO.1
main69242-33030i200705
NO.2
main69242-60030i200209-200704
NO.2
69242DPAD, REAR DOOR OUTSIDE HANDLE, LH
main69241-28060i200209
NO.1
main69242-33030i200705
NO.2
main69242-60030i200209-200704
NO.2
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69297-30030-A0i200209-200908
IVORY,TRIM0#
main69297-30030-B4i200209-200908
MD.GRAY,TRIM1#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69298-30030-A0i200209-200908
IVORY,TRIM0#
main69298-30030-B4i200209-200908
MD.GRAY,TRIM1#
69296ASCREW, DOOR INSIDE HANDLE
main69296-48010i200301-200908
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200209
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200209
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-60010i200209
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-60010i200209
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-60030i200209
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-60030i200209
9014860022
9014880066
9016450031
9018905003

26 parts on this diagram · 1 diagram in section
