E
EPC Data

METER

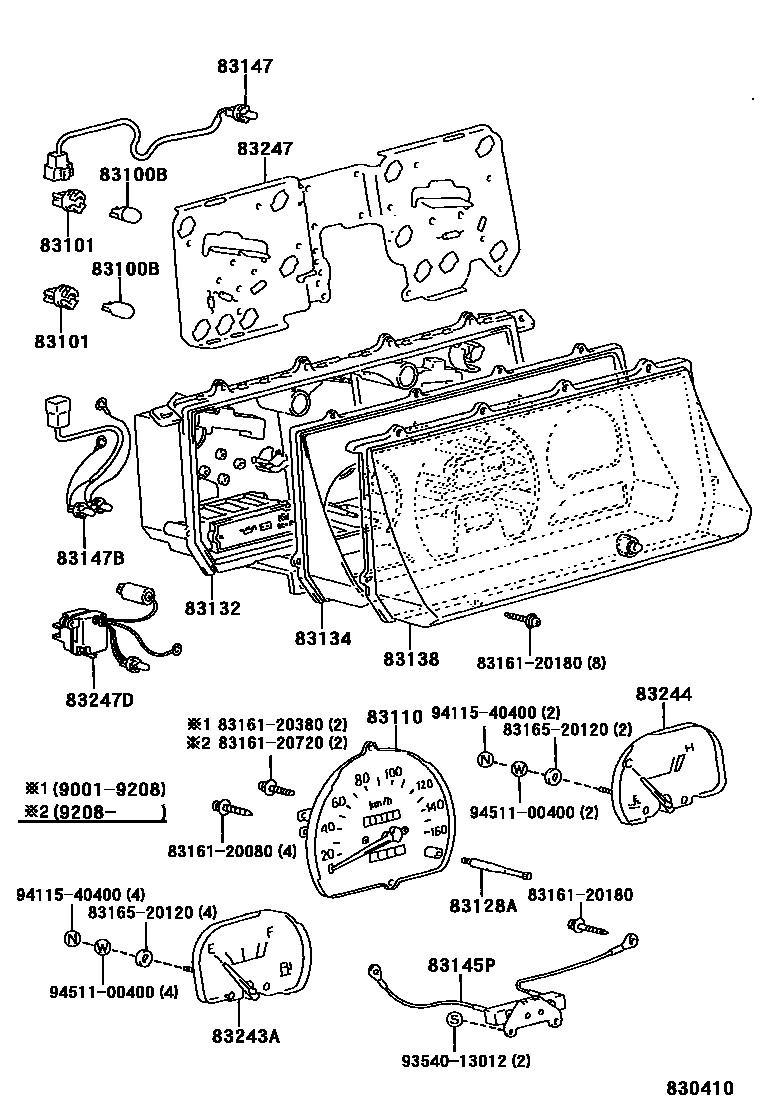

Parts diagram
83100BBULB, COMBINATION METER, NO.1
main83119-36020i199305-199608
24V 3.0W GREEN CAP
main83119-36060i199305-199604
12V 3.0W GREEN CAP
main83119-60020i199305-199608
24V 1.4W GREEN CAP
main83119-60040i199208-199305
12V 1.4W GREEN CAP
main83120-36010i199608-199908
24V 1.4W,W(SOCKET),TYPE B:REFER TO ILLUSTRATION
main83120-60020i199908-200108
12V 1.4W,W(SOCKET),TYPE A:REFER TO ILLUSTRATION
main90010-06003i199908-200108
14V 3.0W,W(SOCKET),TYPE B:REFER TO ILLUSTRATION
main90010-06008×3i199608-199908
24V 3.0W,W(SOCKET),TYPE D:REFER TO ILLUSTRATION
main90010-06009×4i199608-199908
24V3.0W,W(GREEN CAP),TYPE C:REFER TO ILLUSTRATION
main90010-06010i199608-199908
24V1.4W,W(GREEN CAP),TYPE A:REFER TO ILLUSTRATION
main90010-06026i199908-200108
12V 3.4W,W(BLUE CAP),TYPE C:REFER TO ILLUSTRATION
main90010-06044i199908-200108
12V 2.0W,TYPE D:REFER TO ILLUSTRATION
main90981-11018×3i199004-199208
12V 1.2W W/O SOCKET
main90981-11022×3i199001-199208
24V 1.4W
main99132-12034i199305-199908
12V 3.4W
main99134-12030i199001-199305
24V 3W
83101SOCKET SUB-ASSY, COMBINATION METER BULB
main83101-14040×5i199208-199305
BULB=12V 1.4W
main83101-20040×6i199004-199305
BULB=12V 3.4W
main83101-89101×6i199001-199305
BULB=24V 3W
main83101-95020i199305-199608
BULB=24V 1.4W
83110SPEEDOMETER ASSY
main83110-60420i199001-199208
main83110-60421i199305-199608
main83110-60430i199001-199208
W(DEFF LOCK)
main83110-60431i199208-199305
W(DEFF LOCK)
main83110-60440i199001-199208
main83110-60441i199208-199305
W(DEFF LOCK)
main83110-60450i199011-199208
W(DIFF LOCK)
main83110-60451i199208-199305
W(DIFF LOCK)
main83110-60550i199001-199208
W(LEAD SWITCH)
main83110-60551i199208-199305
W(LEAD SWITCH)
main83110-60560i199001-199208
main83110-60561i199208-199305
main83110-60740i199001-199208
main83110-60741i199208-199305
main83110-60750i199001-199208
main83110-60751i199305-199402
main83110-6A140i199305-199604
W(POWER LOCKING HUB)
main83110-6A150i199305-199604
main83220-60230i199608-199708
main83220-60231i199708-199908
main83220-60310i199608-199708
W(LEAD SWITCH)
main83220-60311i199708-199908
W(LEAD SWITCH)
main83220-60320i199608-199708
main83220-60321i199708-199908
main83220-60790i199908-200108
main83220-60840i199908-200108
83128KNOB, TRIP COUNTER
main83224-6B360i199908-200108
83128AKNOB, METER
main83128-90K00i199305-199402
83132CASE, COMBINATION METER
main83132-60160i199001-199208
W(LEAD SWITCH)
main83132-60200i199001-199208
main83132-60260i199001-199004
main83132-60300i199001-199004
main83132-60400i199208-199305
W(DEFF LOCK)
main83132-60420i199305-199402
main83132-60500i199208-199305
W(DEFF LOCK & ELECTRIC FREE WHEEL HUB)
main83132-60560i199208-199305
W(LEAD SWITCH)
main83132-60580i199305-199608
main83841-6A240i199608-199708
main83841-6A400i199608-199708
main83841-6A410i199608-199708
W(LEAD SWITCH)
main83841-6A620i199708-199908
main83841-6A650i199708-199908
main83841-6B360i199908-200108
main83841-6C060i199908-200108
83134COVER, COMBINATION METER, NO.1
main83134-60180i199001-199208
main83134-60200i199305-199604
main83134-60220i199208-199305
main83134-60240i199305-199501
main83821-6B360i199908-200108
main83821-6C060i199908-200108
83138GLASS, SPEEDOMETER
main83138-60040i199004-199305
main83138-90K00i199305-199604
main83852-6B360i199908-200108
83145LENS, METER, NO.1
main83831-6B440i199908-200108
83145PDROPPER, METER
main83131-60100i199305-199908
main83131-60120i199305-199908
main83145-90K07i199001-199208
main83145-90K08i199001-199208
83147LAMP, METER NO.1
main83147-60120i199004-199208
main83147-60160i199001-199208
83147BLAMP, METER NO.3
main83147-60060i199004-199208
main83147-60080i199001-199208
main83147-60100i199004-199208
W(DIFFERENTIAL LOCK)
main83147-60200i199001-199208
83243AGAUGE SUB-ASSY, FUEL RECEIVER
main83243-60140i199208-199305
main83243-60160i199305-199408
main83243-60200i199305-199908
main83243-90K03i199004-199208
main83243-90K05i199001-199208
main83243-90K06i199001-199208
main83882-6B360i199908-200108
main83882-6C060i199908-200108
83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER
main83244-60160i199208-199305
main83244-90K00i199001-199208
main83883-6B360i199908-200108
83247PLATE, METER CIRCUIT
main83149-60240i199305-199908
main83149-60260i199305-199408
main83149-60280i199305-199604
main83149-60340i199208-199305
W(DEFF LOCK & ELECTRIC FREE WHEEL HUB)
main83149-60380i199208-199305
main83247-60540i199001-199208
main83247-60760i199001-199208
main83247-60780i199004-199208
W(DEFF LOCK)
main83247-60800i199001-199004
main83861-6B460i199908-200108
main83861-6C060i199908-200108
83247DDIFFLOCK ASSY
main83247-60660i199001-199208
8316120080CASE, COMBINATION METER MIRROR, NO.1
8316120180CASE, COMBINATION METER MIRROR, NO.1
8316120380CASE, COMBINATION METER MIRROR, NO.1
8316120720CASE, COMBINATION METER MIRROR, NO.1
8316520120MIRROR, COMBINATION METER, NO.2
9354013012
9411540400
9451100400

24 parts on this diagram · 8 diagrams in section
