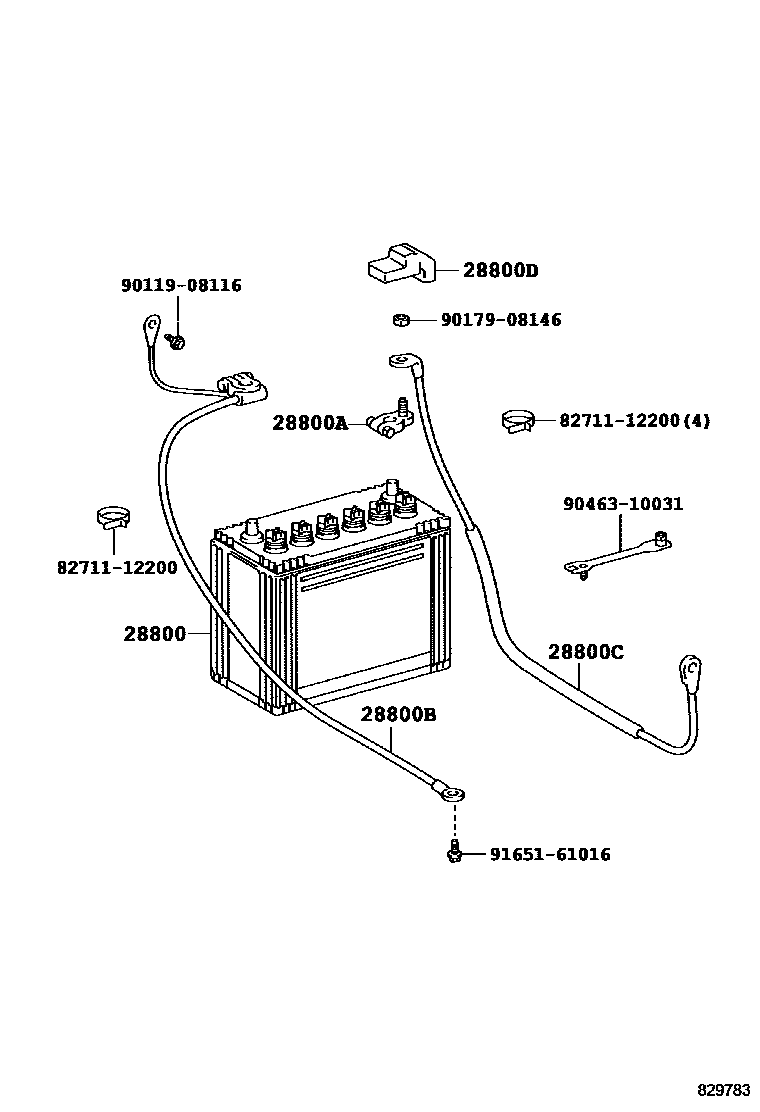

BATTERY & BATTERY CABLE

0001 1 0002 1 0003 1 0004 1 0005 1

28800BATTERY

main28800-14010i1HZ,1PZ..HZJ7#,PZJ7#199001-199305

55D23R,55D23R

sub28800-15020

main28800-14010i2LT..LJ70..RHD..VX199001-199908

55D23R

sub28800-15020

main28800-17111i1HZ..HZJ7#199908-200108

80D26R,FURUKAWA

sub28800-38100

main28800-17121i1HZ..HZJ7#199908-200108

80D26L,FURUKAWA

sub28800-38080

main28800-42010i2LT..LJ70,73..LHD199001-199501

75D31L,75D31R & 75D31L

sub28800-42020

main28800-42010i2LT..LJ70,73..LHD199001-199305

75D31L,75D31L

sub28800-42020

main28800-42010i2LT..LJ7#199305-199308

75D31L,COLD SPEC

sub28800-42020

main28800-42130i1HZ..HZJ7#199305-199501

75D31L,75D31R-MF & 75D31L-MF,GS

sub28800-42010

main28800-42130i1HZ,1PZ..HZJ7#,PZJ7#199101-199305

75D31L,75D31R-MF & 75D31L-MF

sub28800-42010

main28800-42131i1HZ..HZJ7#199501-199706

75D31L,75D31R-MF & 75D31L-MF

sub28800-42010

main28800-42141i1HZ..HZJ7#199706-199908

75D31L

main28800-42161i1HZ..HZJ7#199305-199501

75D31L,75D31R-MF & 75D31L-MF,KOBE

sub28800-42130

main28800-45050i1HZ,1PZ..HZJ7#,PZJ7#199001-199101

75D31L,75D31R-MF & 75D31L-MF

sub28800-42130

main28800-46012i2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX;22RE,2LT..LJ73,77,RJ7#199001-199305

75D31R

sub28800-46050

main28800-46050i22RE..RJ7#199305-199604

75D31R

sub28800-64062

main28800-54040i1HZ..HZJ7#199908-200108

95D31R,GS

sub28800-64060

main28800-54232i1HZ..HZJ7#200103-200108

80D26R,YUASA

sub28800-54231

main28800-54232i1HZ..HZJ7#199908-200103

80D26R

sub28800-54231

main28800-54290i3B..BJ73199001-199402

130E41R

main28800-54400i1HZ..HZJ7#199305-199501

75D31R,75D31R-MF & 75D31L-MF,KOBE

main28800-54472i1HZ..HZJ7#200103-200108

80D26R,MATSUSHITA

sub28800-54232

main28800-56040i22R..RJ70199001-199305

48D26L

sub28800-73010

main28800-58020i1HZ..HZJ7#199908-200103

95D31R,KOBE

main28800-61030i1HZ..HZJ7#199305-199501

75D31R,75D31R-MF & 75D31L-MF,GS

sub28800-46012

main28800-61030i1HZ,1PZ..HZJ7#,PZJ7#199001-199305

75D31R,75D31R-MF & 75D31L-MF

sub28800-46012

main28800-61031i1HZ..HZJ7#199706-199908

75D31R

sub28800-46012

main28800-61031i1HZ..HZJ7#199501-199603

75D31R,75D31R-MF & 75D31L-MF

sub28800-46012

main28800-64010i1HZ,1PZ..HZJ7#,PZJ7#199001-199908

55D23L

sub28800-42041

main28800-64062i1HZ..HZJ7#199908-200103

95D31R

sub28800-64061

main28800-64062i1HZ..HZJ7#200103-200108

95D31R,YUASA

sub28800-64061

main28800-64122i1HZ..HZJ7#200103-200108

80D26L,GS

sub28800-64132

main28800-64131i1HZ..HZJ7#199908-200103

80D26L,YUASA

sub28800-64132

main28800-64132i1HZ..HZJ7#200103-200108

80D26L,MATSUSHITA,YUASA

sub28800-54020

main28800-64132i1HZ..HZJ7#199908-200103

80D26L

sub28800-54020

main28800-64151i1HZ..HZJ7#199908-200103

80D26L,PANASONIC

sub28800-76080

main28800-64170i1HZ..HZJ7#199908-200108

95D31L,GS

sub28800-64180

main28800-64181i1HZ..HZJ7#199908-200103

95D31L,YUASA

sub28800-78120

main28800-64182i1HZ..HZJ7#200103-200108

95D31L,YUASA

sub28800-64181

main28800-64182i1HZ..HZJ7#199908-200103

95D31L

sub28800-64181

main28800-67030i2LT..LJ70..RHD199001-199305

80D26R,85D26R

sub28800-54230

main28800-67030i1HZ..HZJ7#199908-200108

80D26R,GS

sub28800-54230

main28800-67030i1KZT..KZJ70..RHD..VX199305-199604

80D26R

sub28800-54230

main28800-67030i1KZT..KZJ70..RHD..VX199305-199604

80D26R,COLD SPEC

sub28800-54230

main28800-67030i1KZT..KZJ70..RHD..LX199308-199604

80D26R,80D26R

sub28800-54230

main28800-67070i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

105D31R

sub28800-67907

main28800-67080i1KZT..KZJ70,73..LHD199308-199604

105D31L,105D31R & 105D31L

sub28800-67081

main28800-67080i1KZT..KZJ70,73..LHD199305-199604

105D31L,COLD SPEC

sub28800-67081

main28800-76080i1HZ..HZJ7#200103-200108

80D26L,MATSUSHITA

sub28800-64132

28800ATERMINAL, BATTERY POSITIVE

main82675-60020i1HZ..HZJ7#199908-200108

main90982-05030i1HZ..HZJ7#199608-199908

main90982-05031i2LT..LJ70..RHD..VX199001-199604

COLD AREA SPEC

sub82675-60030

main90982-05031i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;22RE,3B,1HZ,1KZT,2LT..BJ73,HZJ7#,KZJ73,77,LJ7#,RJ7#199305-199608

sub82675-60030

28800BCABLE, BATTERY TO GROUND

main82123-60050i2LT..LJ70,73..LHD199001-199305

COLD SPEC,LH,BATTERY TO ENGINE

main82123-60050i2LT..LJ7#199305-199501

main82123-60062i1HZ..HZJ7#199908-200108

LH

main82123-60070i2LT..LJ70..RHD..LX199001-199305

COLD SPEC

main82123-60150i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199410

main82123-60151i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199410-199604

main82123-60160i1KZT..KZJ70,73199305-199410

L=740

main82123-60161i1KZT..KZJ70,73199410-199604

L=780

main82123-60170i1KZT..KZJ70,73..LHD199305-199604

COLD SPEC,RH BATTERY TO E/G

main82123-60180i1KZT..KZJ70..RHD199305-199604

L=650

main82123-60200i1HZ..HZJ7#199908-200108

RH

main82123-60200i1HZ..HZJ7#199608-199908

main82123-90K00i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199305

COLD SPEC,RH,BATTERY TO ENGINE

main82123-90K06i22R..RJ70199001-199305

main82123-90K09i22RE..RJ7#199001-199604

28800CCABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH)

main82122-60070i22R..RJ70199001-199305

main82122-60080i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

COLD SPEC

main82122-60081i3B,1HZ,2LT..BJ73,HZJ7#,LJ70,73..LHD199208-199908

COLD SPEC

main82122-60082i1HZ..HZJ7#199908-200108

main82122-60100i2LT..LJ70..RHD199001-199208

W(BATTERY X 2)

main82122-60101i2LT..LJ70..RHD199208-199305

W(BATTERY X 2)

main82122-60120i22RE..RJ7#199001-199208

main82122-60121i22RE..RJ7#199208-199305

main82122-60122i22RE..RJ7#199305-199604

main82122-60210i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199208-199501

main82122-60220i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main82122-60240i1KZT..KZJ70,73..LHD199305-199604

COLD SPEC

main82122-60250i1KZT..KZJ70..RHD..LX199305-199604

COLD SPEC

28800DCOVER, CONNECTOR(FOR BATTERY TERMINAL)

main82821-24010i2LT..LJ70..RHD..LX199001-199604

COLD AREA SPEC

main82821-24010i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;22RE,3B,1HZ,1KZT,2LT..BJ73,HZJ7#,KZJ73,77,LJ7#,RJ7#199001-200108

8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-12200

9011908116

main90119-08116

9017908146

main90179-08146

9046310031

main90463-10031

9165161016

main91651-61016

10 parts on this diagram · 5 diagrams in section
