REAR DOOR LOCK & HANDLE

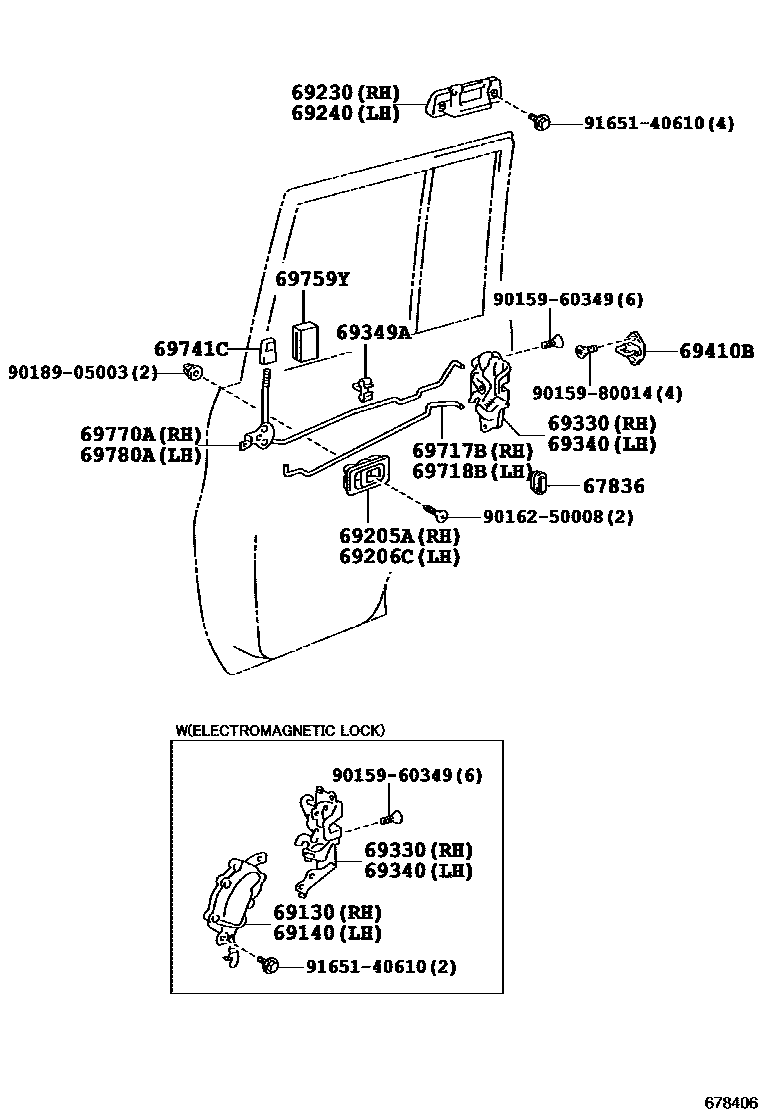

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-14010i199004-199604
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-60010i199004-199305
main69130-60040i199305-199604
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-60010i199004-199305
main69140-60040i199305-199604
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-20040-13i199004-199604
LIGHT GRAY,TRIM1#
main69205-20040-16i199004-199501
LIGHT SABLE,TRIM4#
main69205-20040-E1i199501-199604
LIGHT OAK,TRIM4#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-20040-13i199004-199501
LIGHT BLUE,TRIM1#
main69206-20040-16i199004-199501
LIGHT SABLE,TRIM4#
main69206-20040-E1i199501-199604
LIGHT OAK,TRIM4#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-60030i199004-199604
PLATED
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-60030i199004-199604
PLATED
69330LOCK ASSY, REAR DOOR, RH
main69330-60030i199004-199208
main69330-60031i199208-199604
main69330-60040i199004-199208
W(*EL)
main69330-60041i199208-199604
W(*EL)
69340LOCK ASSY, REAR DOOR, LH
main69340-60030i199004-199208
main69340-60031i199208-199604
main69340-60040i199004-199208
W(*EL)
main69340-60041i199208-199604
W(*EL)
69349ACLAMP, DOOR LOCK LINK
main69749-12030i199004-199604
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i199004-199604
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-60020i199004-199604
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-60020i199004-199604
69741CKNOB, REAR DOOR LOCK CONTROL
main69741-90K00-07i199004-199501
LIGHT SABLE,TRIM4#
main69741-90K00-33i199004-199604
LIGHT GRAY,TRIM1#
main69741-90K00-E4i199501-199604
LIGHT OAK,TRIM4#
69759YSILENCER, REAR DOOR LOCK LINK
main69759-30021i199004-199604
69770ALINK ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-60020i199004-199604
69780ALINK ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-60020i199004-199604
9015960349
9015980014
9016250008
9018905003
9165140610

22 parts on this diagram · 1 diagram in section
