FUEL PUMP & PIPE

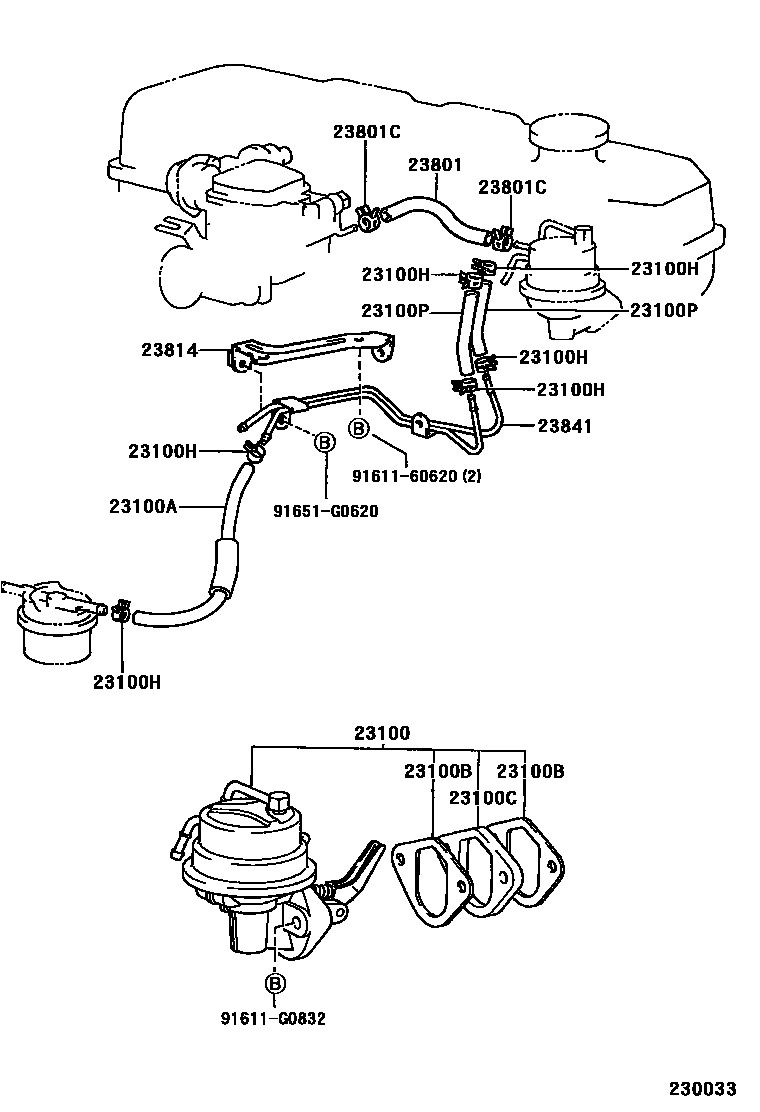

Parts diagram
23100PUMP ASSY, FUEL
main23100-39336i199001-199305
23100AHOSE, FUEL
main90447-12058i199001-199305
23100BGASKET, FUEL PUMP
main90923-05019i199001-199305
23100CINSULATOR, FUEL PUMP
main90923-06010i199001-199305
23100HCLIP(FOR FUEL HOSE)
main96132-30600i199001-199305
FUEL FILTER TO PIPE
main96132-41100i199001-199305
FUEL PUMP IN OUT
23100PHOSE(FOR FUEL PUMP TO FUEL TUBE)
main95333-06020i199001-199305
23801PIPE OR HOSE SUB-ASSY, CARBURETOR FUEL, NO.1
main95333-06020i199001-199305
23801CCLIP(FOR CARBURETOR FUEL HOSE)
main96132-41100i199001-199305
23814PIPE, FUEL DELIVERY
main23814-37040i199001-199305
23841CLAMP, FUEL PIPE(HOSE), NO.1
main23841-35050i199001-199305
9161160620
91611G0832
91651G0620

13 parts on this diagram · 1 diagram in section
