E
EPC Data

FUEL INJECTION SYSTEM

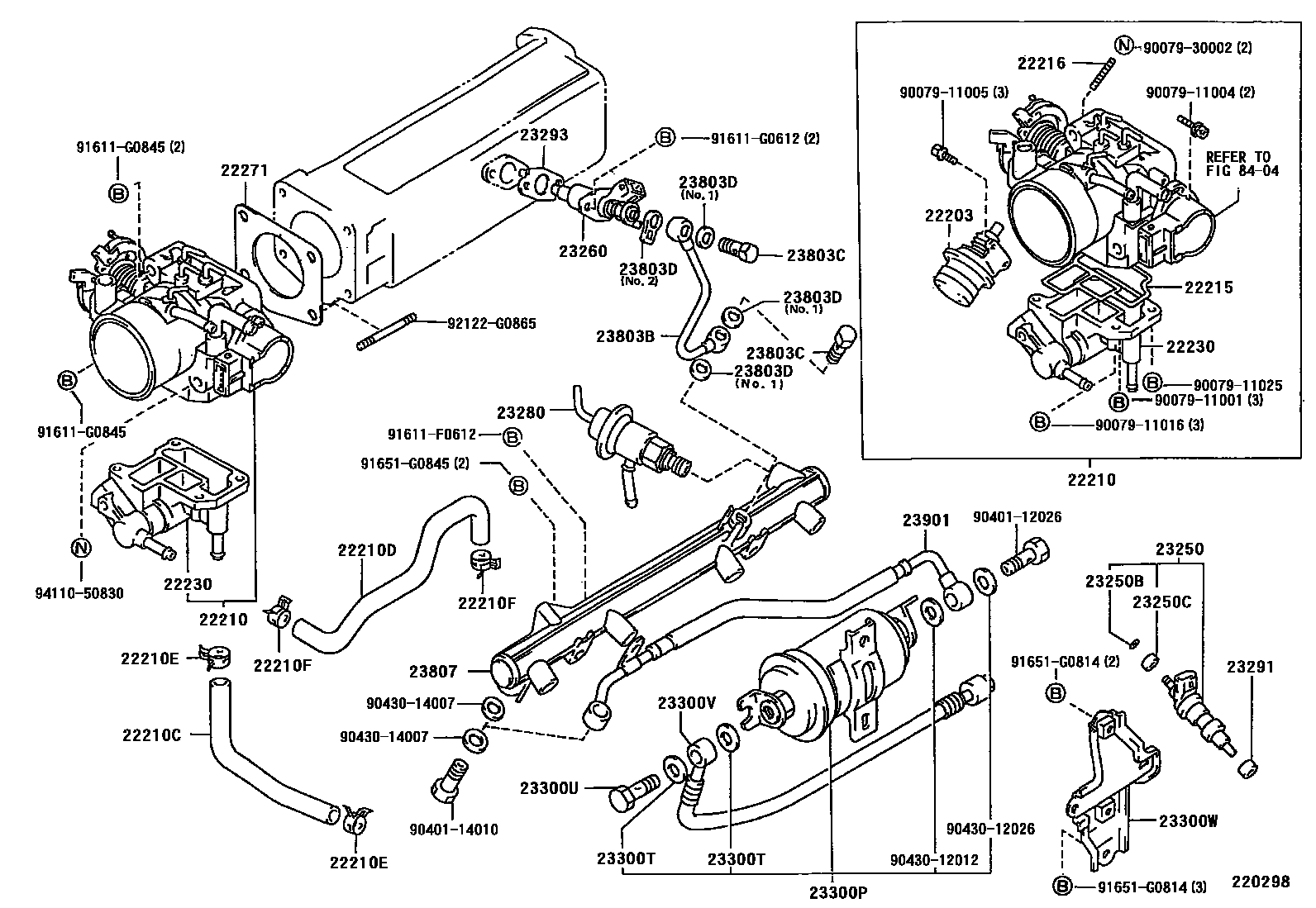

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22202-35271i199001-199308
main22202-35300i199308-199604
22210BODY ASSY, THROTTLE
main22210-35270i199001-199008
main22210-35300i199008-199408
main22210-35301i199408-199604
22210CHOSE, WATER BY-PASS, NO.1
main16267-35030i199001-199604
22210DHOSE, WATER BY-PASS, NO.2
main16264-35030i199001-199604
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13001i199001-199604
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13001i199001-199604
22215GASKET, THROTTLE BODY COVER
main22215-35270i199001-199604
22216SCREW, DASH POT ADJUSTING
main22216-35300i199308-199604
main22216-74010i199001-199308
22230VALVE ASSY, AUXILIARY AIR
main22230-35030i199001-199604
22271GASKET, THROTTLE BODY
main22271-35020i199001-199604
23250INJECTOR ASSY, FUEL
main23209-35040i199001-199604
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199001-199604
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199001-199604
23260INJECTOR ASSY, COLD START FUEL
main23260-39065i199001-199008
main23260-39075i199008-199604
23280REGULATOR ASSY, FUEL PRESSURE
main23280-35030i199001-199604
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199001-199604
23293GASKET, COLD START INJECTOR
main23293-35020i199001-199604
23300PFILTER, FUEL(FOR EFI)
main23300-39035i199001-199604
23300TGASKET(FOR FUEL FILTER)
main90430-12005i199001-199310
main90430-12026i199208-199604
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12029i199307-199411
main90401-12097i199001-199604
23300VHOSE, FUEL(FOR FUEL INLET)
main23906-35020i199001-199305
main23906-35030i199305-199604
23300WBRACKET, FUEL FILTER
main23264-35020i199001-199604
23803BPIPE SUB-ASSY, FUEL, NO.3
main23801-35010i199001-199604
23803CGASKET(NOZZLE LEKAGE PIPE NO.3)
main90401-08003i199001-199604
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90430-08009i199001-199208
NO.1
main90430-08011i199001-199208
NO.2
main90430-08014i199208-199604
NO.1
main90430-08015i199208-199604
NO.2
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-35020i199001-199604
23901TUBE SUB-ASSY, FUEL
main23901-35010i199001-199604
8404
9007911001
9007911004
9007911005
9007911016
9007911025
9007930002
9040112026
9040114010
9043012012
9043012026
9043014007
91611F0612
91611G0612
91611G0845
91651G0814
91651G0845
92122G0865
9411050830

46 parts on this diagram · 3 diagrams in section
