ALTERNATOR

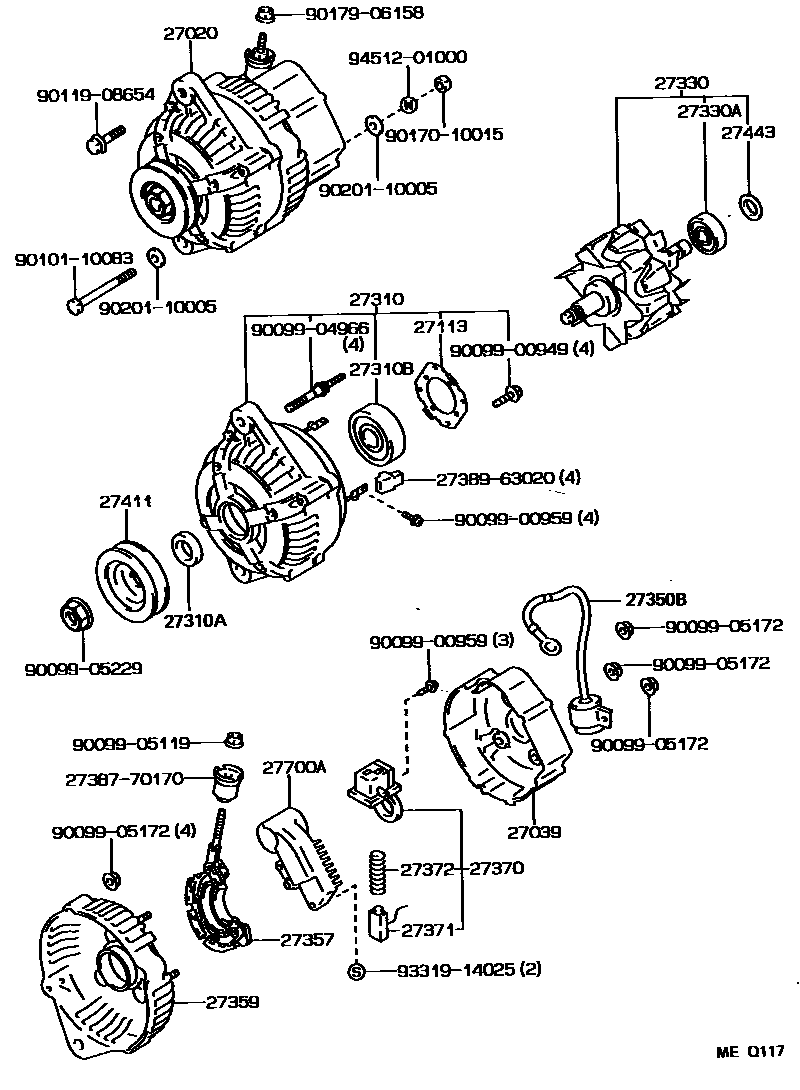

Parts diagram
27020ALTERNATOR ASSY
main27020-34021i199001-199011
12V 55A
main27020-34052i199011-199305
12V 50A
main27060-17010i199001-199208
12V 55A
main27060-17060i199001-199208
24V 30A
main27060-17150i199208-199402
12V 55A
main27060-17190i199208-199908
24V 30A
main27060-17210i199908-200108
12V 70A
main27060-35110i199001-199604
12V 60A
main27060-54030i199001-199305
12V 55A
main27060-54190i199305-199501
12V 55A
main27060-67010i199305-199604
12V 55A
27039COVER, ALTERNATOR REAR END
main27039-15170i199305-199604
main27039-16380i199701-199908
main27039-45110i199001-199305
main27039-67100i199908-200108
main27039-72010i199001-199305
main27039-73020i199305-199701
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-72100i199001-199604
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-16181i199001-199402
main27310-34050i199001-199305
main27310-35120i199001-199604
main27310-54450i199001-199501
main27310-55090i199908-200108
main27310-58150i199001-199908
main27310-67020i199305-199604
27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
main27412-31040i199001-199305
main27412-35100i199001-199604
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10125i199001-199305
main90099-10159i199001-199105
main90099-10165i199001-199501
main90099-10178i199001-199908
main90099-10199i199105-200108
27330ROTOR ASSY, ALTERNATOR
main27330-16030i199001-199305
main27330-58040i199001-199908
main27330-64130i199001-199501
main27330-67100i199908-200108
main27330-72101i199001-199604
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10116i199001-199305
main90099-10140i199001-199908
main90099-10216i199908-200108
27350BCONDENSER, ALTERNATOR
main90099-52065i199001-199305
main90099-52102i199001-199305
main90099-52108i199001-199908
main90099-52115i199001-199109
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-16380i199701-199908
main27357-63020i199001-199701
main27357-63060i199001-199604
main27357-67100i199908-200108
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16011i199001-199601
main27359-16012i199601-199604
main27359-16180i199001-199601
main27359-16181i199601-199701
main27359-16182i199701-199908
main27359-24100i199001-199305
main27359-67020i199305-199601
main27359-67021i199601-199604
main27359-75160i199908-200108
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199001-199908
main27370-54450i199001-199601
main27370-58320i199601-200108
27371BRUSH, ALTERNATOR
main27371-31011i199001-199305
main27371-63020i199001-199105
main27371-70300i199001-200108
27372SPRING, ALTERNATOR BRUSH
main27372-31011i199001-199305
main27372-63020i199001-200012
main27372-87501i199908-200108
27411PULLEY, ALTERNATOR
main27411-17010i199001-200108
main27411-31042i199001-199305
main27411-35062i199001-199604
main27411-67020i199305-199604
27443COVER, ALTERNATOR BEARING
main27443-63020i199001-200108
27700AREGULATOR ASSY, GENERATOR
main27700-10061i199001-199201
main27700-15030i199001-199305
main27700-16010i199001-199307
main27700-35040i199208-199307
main27700-46030i199307-199604
main27700-50030i199908-200108
main27700-54050i199201-199305
main27700-54060i199305-199604
main27700-58020i199001-199208
main27700-58040i199208-199608
main27700-58060i199608-199908
main27700-65010i199305-199501
main27700-70030i199001-199304
main27700-76020i199109-199208
2738770170INSULATOR, TERMINAL
2738963020INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905172
9009905229
9010110083
9011908654
9017010015
9017906158
9020110005
9331914025
9451201000

32 parts on this diagram · 7 diagrams in section
