BRAKE MASTER CYLINDER

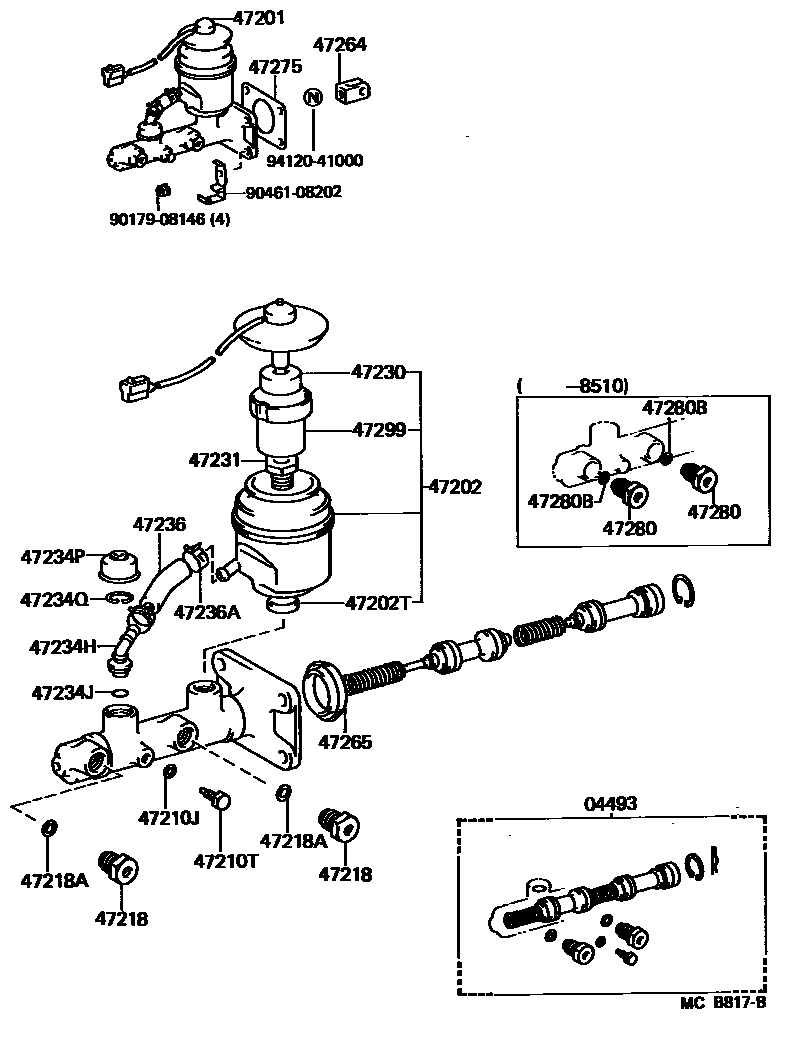

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-60160i198411-199001
main04493-60170i198411-199001
SWEDEN SPEC
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-60290i198411-199001
main47201-60310i198411-199001
SWEDEN SPEC
main47201-60350i198608-199001
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-60070i198411-199001
main47202-60080i198411-199001
SWEDEN SPEC
47202TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)
main90562-18151i198411-199001
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198411-199001
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198411-199001
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-12040i198510-199001
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-09253i198510-199001
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-12030i198411-199001
SWEDEN SPEC
main84460-20051i198411-199001
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-20010i198411-199001
47234HELBOW(FOR RESERVOIR TUBE)
main90407-10004i198411-199001
47234JRING, O(FOR RESERVOIR TUBE)
main90301-14001i198411-199001
47234PBOOT(FOR RESERVOIR TUBE)
main47265-20060i198411-199001
47234QRING, SNAP(FOR RESERVOIR TUBE)
main96151-02000i198411-199001
47236TUBE, RESERVOIR BRAKE
main47234-14010i198411-199001
47236ACLIP(FOR RESERVOIR TUBE)
main90467-16001i198411-199001
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198411-199001
47265BOOT, MASTER CYLINDER
main47265-20050i198411-199001
47275GASKET, BRAKE MASTER CYLINDER
main47275-22010i198411-199001
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-14010i198411-198510
main47280-30030i198411-198510
SWEDEN SPEC
47280BGASKET(FOR BRAKE MASTER CYLINDER OUTLET VALVE)
main90430-09253i198411-198510
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-14010i198411-199001
9017908146
9046108202
9412041000

25 parts on this diagram · 3 diagrams in section
