E
EPC Data

FUEL INJECTION SYSTEM

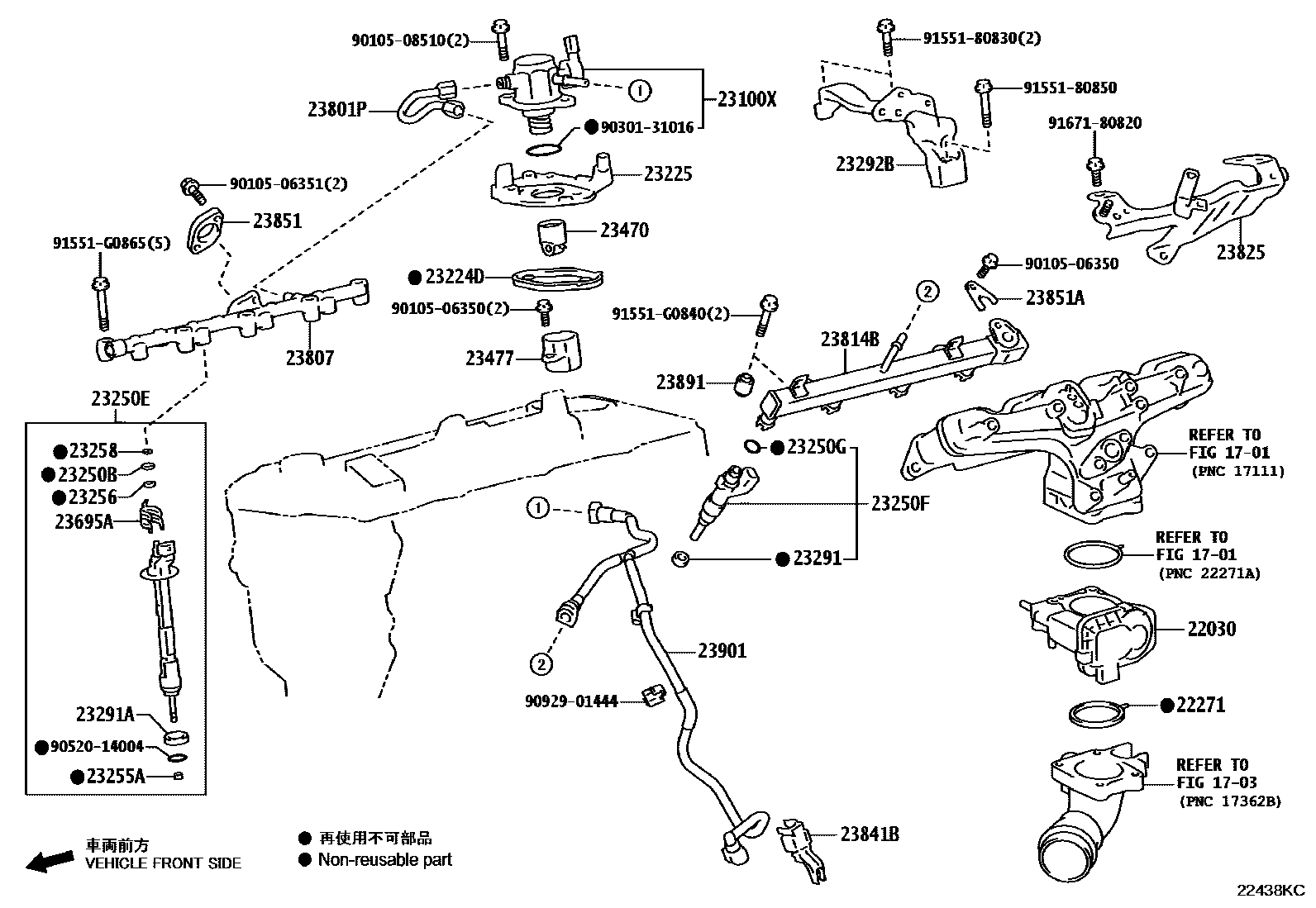

Parts diagram
1701
1703
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-25030i¥52,700202401
main22030-75040i¥52,700202401
22271GASKET, THROTTLE BODY
main22271-25030i¥510202401
main22271-75070i¥340202401
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23101-25050i¥55,100202401
23224DGASKET, FUEL PUMP SPACER
main23224-25011i¥510202401
23225SPACER, FUEL PUMP
main23225-25020i202401
23250INJECTOR ASSY, FUEL
main23209-79215i¥12,600202401
23250BRING, O(FOR FUEL INJECTOR)
main90301-04019i¥0202401
main90301-07037i¥140202401
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-25070-01i202401
MARK 1,REFER REPAIR MANUAL
main23209-25070-02i202401
MARK 2,REFER REPAIR MANUAL
main23209-25070-03i202401
MARK 3,REFER REPAIR MANUAL
main23209-25070-04i202401
MARK 4,REFER REPAIR MANUAL
main23209-25070-05i202401
MARK 5,REFER REPAIR MANUAL
main23209-25070-06i202401
MARK 6,REFER REPAIR MANUAL
main23209-25070-07i202401
MARK 7,REFER REPAIR MANUAL
main23209-25070-08i202401
MARK 8,REFER REPAIR MANUAL
main23209-25070-09i202401
MARK 9,REFER REPAIR MANUAL
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-29215i¥12,600202401
23250GRING, O, NO.2(FOR FUEL INJECTOR)
main90301-07037i¥140202401
23255ASEAL, FUEL INJECTOR
main23255-25020i¥0202401
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-25020i¥0202401
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-25020i¥0202401
23291INSULATOR, INJECTOR VIBRATION
main23291-28020i¥310202401
main23291-73010i¥250202401
23291AINSULATOR, INJECTOR VIBRATION
main23291-25020i¥0202401
23292BPROTECTOR, FUEL HOSE
main23292-25020i202401
23470LIFTER ASSY, FUEL PUMP
main23470-25020i¥1,480202401
23477GUIDE, FUEL PUMP LIFTER
main23477-25020i¥940202401
23695ACLAMP, NOZZLE HOLDER
main23695-25020i¥0202401
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-25040i¥2,750202401
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-25011i¥23,900202401
23814BPIPE, FUEL DELIVERY
main23814-25040i¥8,900202401
main23814-75110i¥7,100202401
23825GUARD, FUEL DELIVERY
main23825-25060i202401
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21050i¥220202401
main23841-50020i¥250202401
23851HOLDER, FUEL PRESSURE SENSOR, NO.1
main23851-24010i¥1,310202401
23851AHOLDER, FUEL PRESSURE SENSOR, NO.2
main23851-25030i¥660202401
23891SPACER, FUEL DELIVERY
main23891-24010i¥240202401
23901TUBE SUB-ASSY, FUEL
main23901-25260i202401
main23901-75080i202401
9010506350
main90105-06350¥60
9010506351
main90105-06351¥60
9010508510
main90105-08510¥80
9030131016
9052014004
9092901444
main90929-01444¥110
9155180830
main91551-80830¥80
9155180850
main91551-80850¥100
91551G0840
main91551-G0840¥80
91551G0865
main91551-G0865¥100
9167180820
main91671-80820¥80

41 parts on this diagram · 2 diagrams in section
