BRAKE BOOSTER & VACUUM TUBE

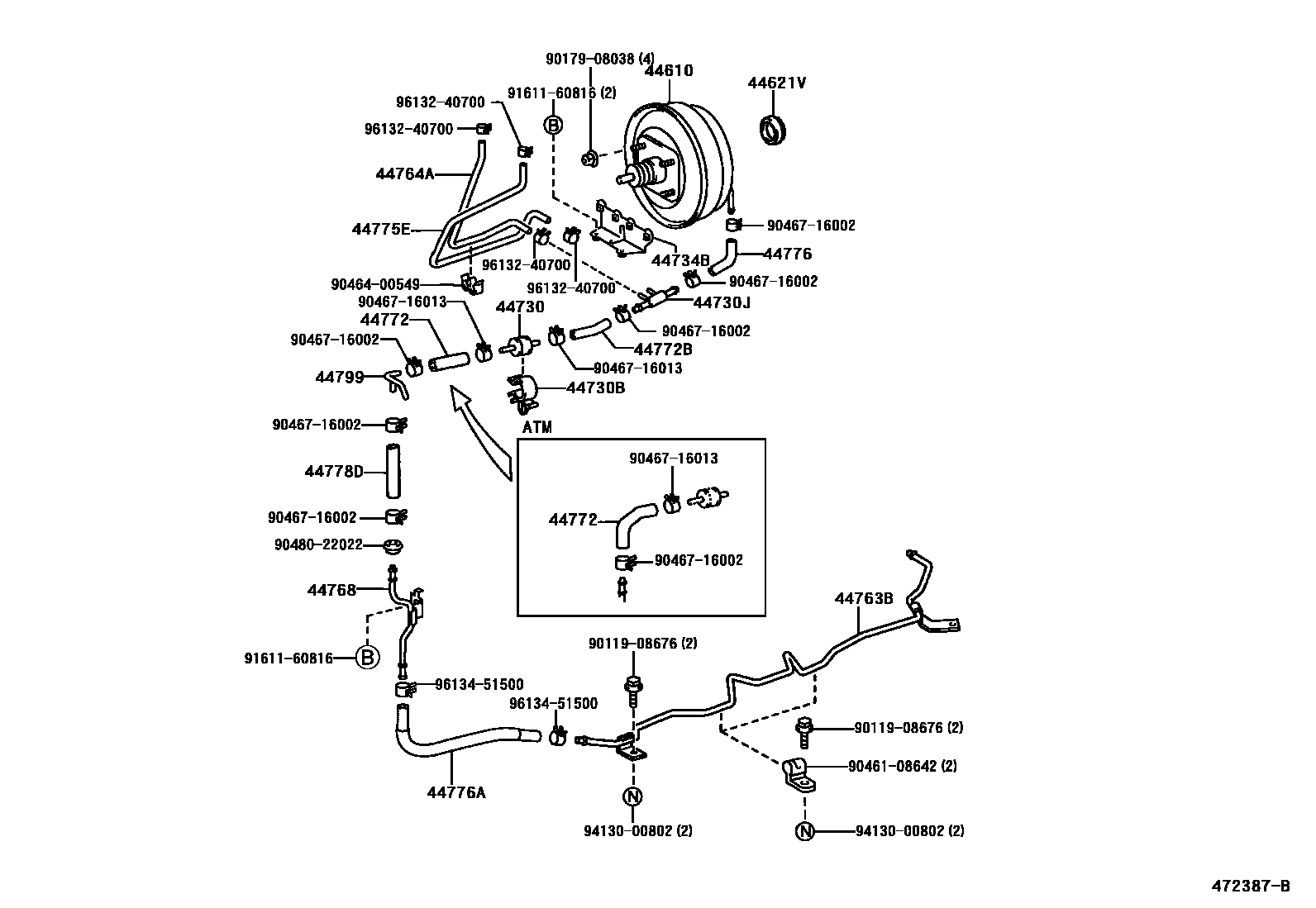

Parts diagram
44610BOOSTER ASSY, BRAKE
main44610-37151i200010-200206
main44610-37161i200010-200206
44621VSEAL, BOOSTER BODY
main44621-36070i200010-200206
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-20070i200010-200104
main44730-35010i200104-200206
44730BCLAMP, VACUUM HOSE
main44597-37010i200010-200105
main44597-37020i200105-200206
44730JWAY(FOR BOOSTER VACUUM)
main90414-10043i200010-200206
44734BBRACKET, BOOSTER SUPPORT
main44734-37011i200010-200206
44763BTUBE, TUBE CONNECTOR TO TUBE CONNECTOR
main44764-37260i200010-200206
44764AHOSE, BOOSTER VACUUM
main44776-37090i200010-200206
44768TUBE, BOOSTER VACUUM
main44768-37150i200010-200206
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-37020i200010-200206
main44772-37040i200010-200206
44772BHOSE, CHECK VALVE TO BRAKE BOOSTER
main44772-37030i200010-200108
main44772-37060i200108-200206
44775EHOSE, WAY TO CONNECTOR
main44776-37100i200010-200206
44776HOSE, BRAKE BOOSTER
main44776-37050i200010-200206
44776AHOSE, VACUUM RESERVOIR TO BRAKE BOOSTER
main44776-37160i200010-200206
44778HOSE, CONNECTOR TO CHECK VALVE
main44778-37060i200010-200206
44778DHOSE, VACUUM TUBE TO CONNECTOR TUBE
main44778-37170i200010-200206
44799WAY, BRAKE VACUUM HOSE
main44799-37010i200010-200206
9011908676
9017908038
9046108642
9046400549
9046716002
9046716013
9048022022
9161160816
9413000802
9613240700
9613451500

28 parts on this diagram · 2 diagrams in section
