BRAKE MASTER CYLINDER

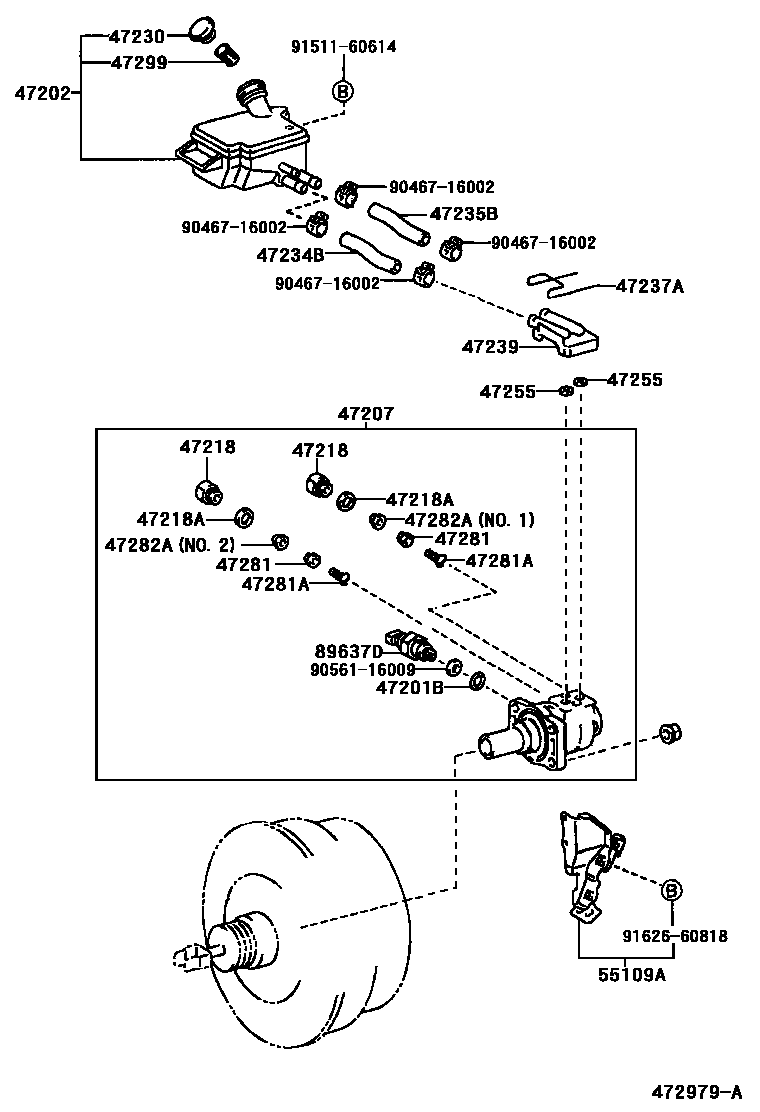

Parts diagram
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90301-15014i200010-200206
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-37050i200010-200102
main47220-37051i200102-200206
main47220-37060i200010-200206
47207CYLINDER SUB-ASSY, BRAKE MASTER LESS RESERVOIR TANK
main47207-36021i200010-200206
main47207-37011i200010-200206
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-36091i200010-200206
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-16013i200010-200206
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-37020i200010-200206
47234BTUBE, RESERVOIR, NO.1
main47234-37100i200010-200206
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-37090i200010-200206
47237ASTOPPER, BREKE MASTER CYLINDER RESERVOIR TANK
main47237-36020i200010-200206
47239CONNECTOR, BRAKE MASTER CYLINDER RESERVOIR
main47239-37010i200010-200206
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-52010i200010-200206
47281VALVE, BRAKE MASTER CYLINDER OUTLET CHECK
main47281-36010i200010-200206
47281ASPRING COMPRESSION(FOR OUTLET CHECK VALVE)
main90905-01054i200010-200206
47282ASEAT, OUTLET CHECK VALVE, NO.1
main47282-36010i200010-200206
NO.1
main47282-36010i200010-200206
NO.1 & NO.2
main47282-36020i200010-200206
NO.2
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-28010i200010-200206
55109ASUPPORT SUB-ASSY, BRAKE MASTER CYLINDER
main55109-37010i200010-200206
89637DSENSOR, OIL PRESSURE
main89637-51010i200010-200206
9046716002
9056116009
9151160614
9162660818

21 parts on this diagram · 1 diagram in section
